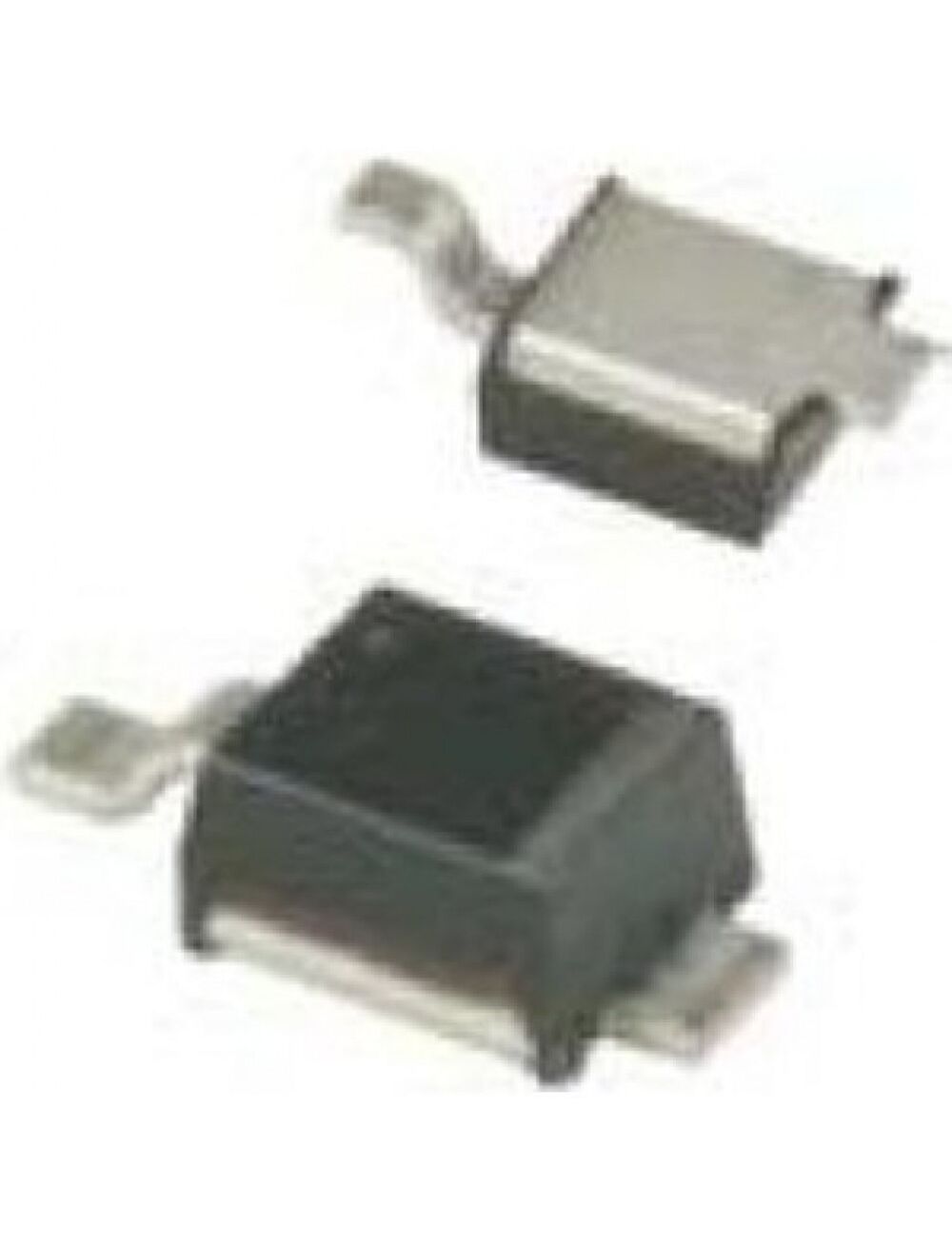

NUD4700SNT1G, электронный шунт для защиты светодиодов мощностью 1вт

NUD4700SNT1G
Цена: по запросу
Нет в наличии

Описание

Описание NUD4700SNT1G

Ответственные применения осветительных приборов требуют обеспечения их безотказной работы в течение длительного времени ( фары, маяки, мосты, взлетно-посадочные полосы и т.д.), В последние годы для этих целей используются осветительные приборы с последовательным включением светодиодов. Однако выход из строя любого из них приводит к отказу всего соединения. Компания ON Semiconductor предлагает недорогое решение, позволяющее сохранить работоспособность всей последовательной цепи светодиодов, за исключением вышедшего из строя.

Это достигается включением активных шунтов NUD4700 параллельно каждому светодиоду. При перегорании светодиода активный шунт переходит в проводящее состояние и обеспечивает протекание тока в обход отказавшего. NUD4700 рассчитаны на параллельную работу со светодиодами и выпускаются в корпусе POWERMITE с двумя выводами для поверхностного монтажа. Электронный шунт состоит из тиристора и схемы управления, включающей в себя стабилитрон и делитель напряжения на резисторах. Конденсатор в цепи управляющего электрода тиристора необходим для обеспечения задержки включения и устранения ложных срабатываний.

При замене сгоревшего светодиода на работоспособный активный шунт NUD4700 переходит в закрытое состояние, то есть происходит его полное восстановление. Схема подключения выглядит следующим образом - активный шунт NUD4700 подключается параллельно каждому светодиоду, что обеспечивает надежную работу всей последовательной цепи при отказе любого светодиода. В этом случае ток будет протекать в обход отказавшего светодиода через шунт NUD4700. Здесь достаточно всего одного источника тока, что снижает стоимость устройства и упрощает монтаж.

Основные параметры и преимущества активного шунта NUD4700:
- Миниатюрный двухвыводной корпус POWERMITE
- Автоматическое восстановление при замене отказавшего светодиода
- Падение напряжения на шунте в открытом состоянии 1В
- Ток утечки в закрытом состоянии около 250 мкА
- Номинальный ток в открытом состоянии 350 мА

Характеристики

Типled shunt
Входное напряжение, В0…10
Выходной ток, мА0.25
Выходное напряжение, В7.5
Рассеиваемая мощность, Вт1.56
Температурный диапазон, °С-40…150
Корпусpowermite

Особенности

Вес брутто
0.05 г
Код товара
139255
Краткое описание
LED Shunt Protector Электронный шунт для защиты светодиодов мощностью 1Вт
Нормоупаковка
3000 шт
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/5f/89/4c/7c/e042507e22dfc6e22af40f81.pdf
