SK-STM32F417, отладочная плата
Описание
Описание SK-STM32F417
- Основа - ST STM32F417 (ARM Cortex-M4 168MHz, FPU, 1024k Flash, 192K RAM, Ethernet, USB Host/OTG/Client ...)
- 512Kбайт SRAM
- Ethernet 10/100M PHY, uSD, RS232, CAN PHY, USB
- 80 линий I/O
Основа платы - микроконтроллер фирмы STMicroelectronics ST32F417, это новое семейство ARM Cortex-M4 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB Host/OTG/Client, CAN, RS232, SPI, I2C ...
На ряду с рекордной производительностью (среди микроконтроллеров подобного класса) - тактиорвание ядра 168МГц, следует отметить наличие модуля арифметики с плавающей точкой - FPU.
Механически, по назначению и распорложению выводов микроконтроллера, STM32F417 полностью совместим с STM32F217.
Подключенная периферия:
- Ethernet 10/100M PHY - KS8721BL, тип интерфейса - RMII
- 512Kбайт SRAM
- uSD
- USB2.0-full speed Host, Client
- CAN PHY
- RS232 приемопередатчик
- 80 линий PIO микроконтроллера
Система питания:
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.
Программирование/отладка:
- Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика
- Программирование внутренней flash через COM порт, подробности здесь
Схема отладочной платы V1.D (текущий вариант поставки).
Схема отладочной платы.
Инструкция пользователя.
Габаритный чертеж DXF.
Демо и приложения:
WEB сервер основанный на LwIP стеке протоколов TCP/IP, дополнительно содержит тест внешней памяти (использующий аппаратный генератор случайных чисел) и тест модуля расширения SK-WF43BTIBED0TP-Plug (вывод осуществляется через быстродействующий интерфейс внешней памяти, чтение координат нажатия TP).
Габариты: 108х86мм.

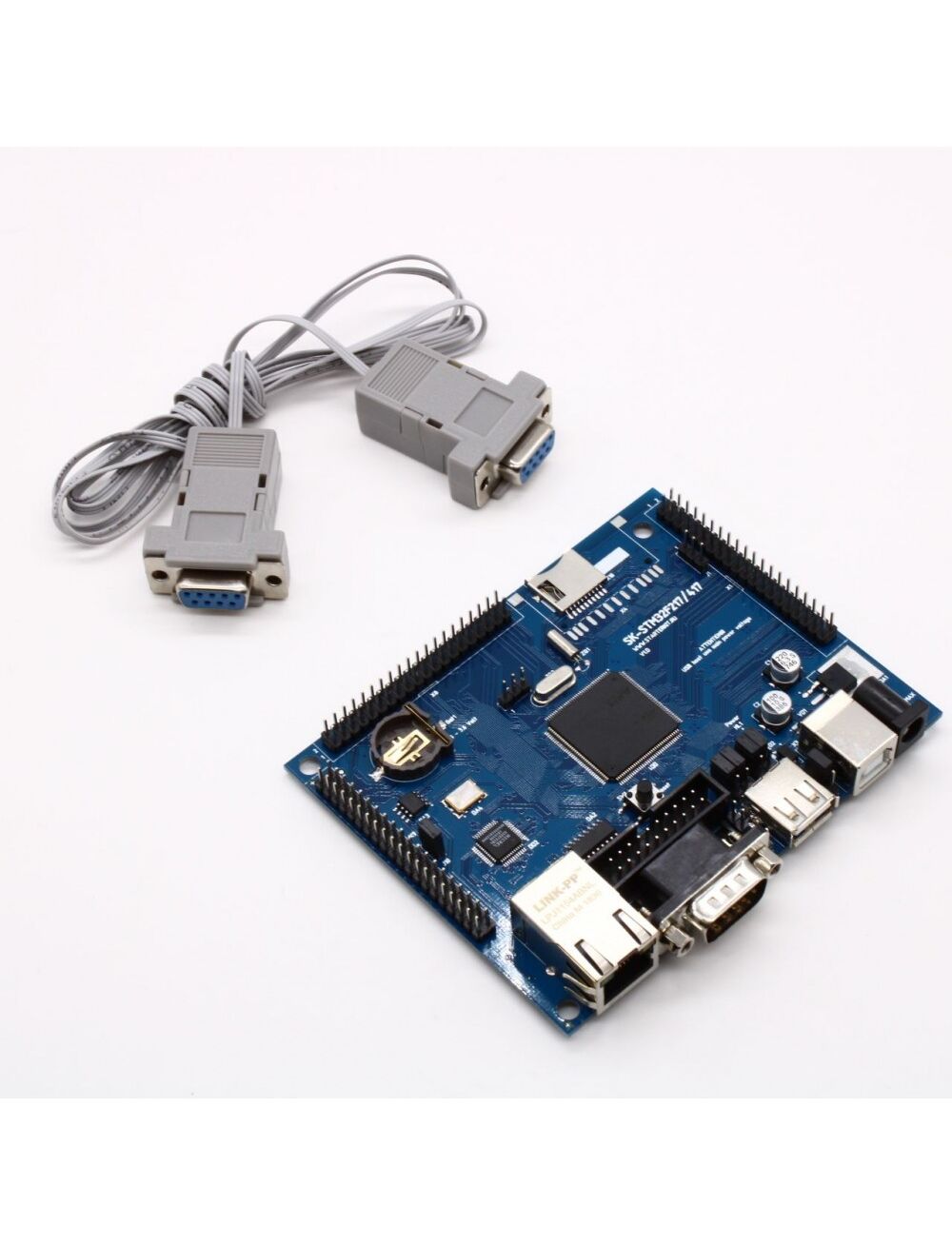

Комплектация поставки:
- Плата SK-STM32F417
- кабель для подключения к последовательному порту РС
- ссылка на демонстрационные проекты
- демонстрационное программное обеспечение
