MIKROE-1762, плата с сенсорным дисплеем 800x480
Описание
Описание MIKROE-1762

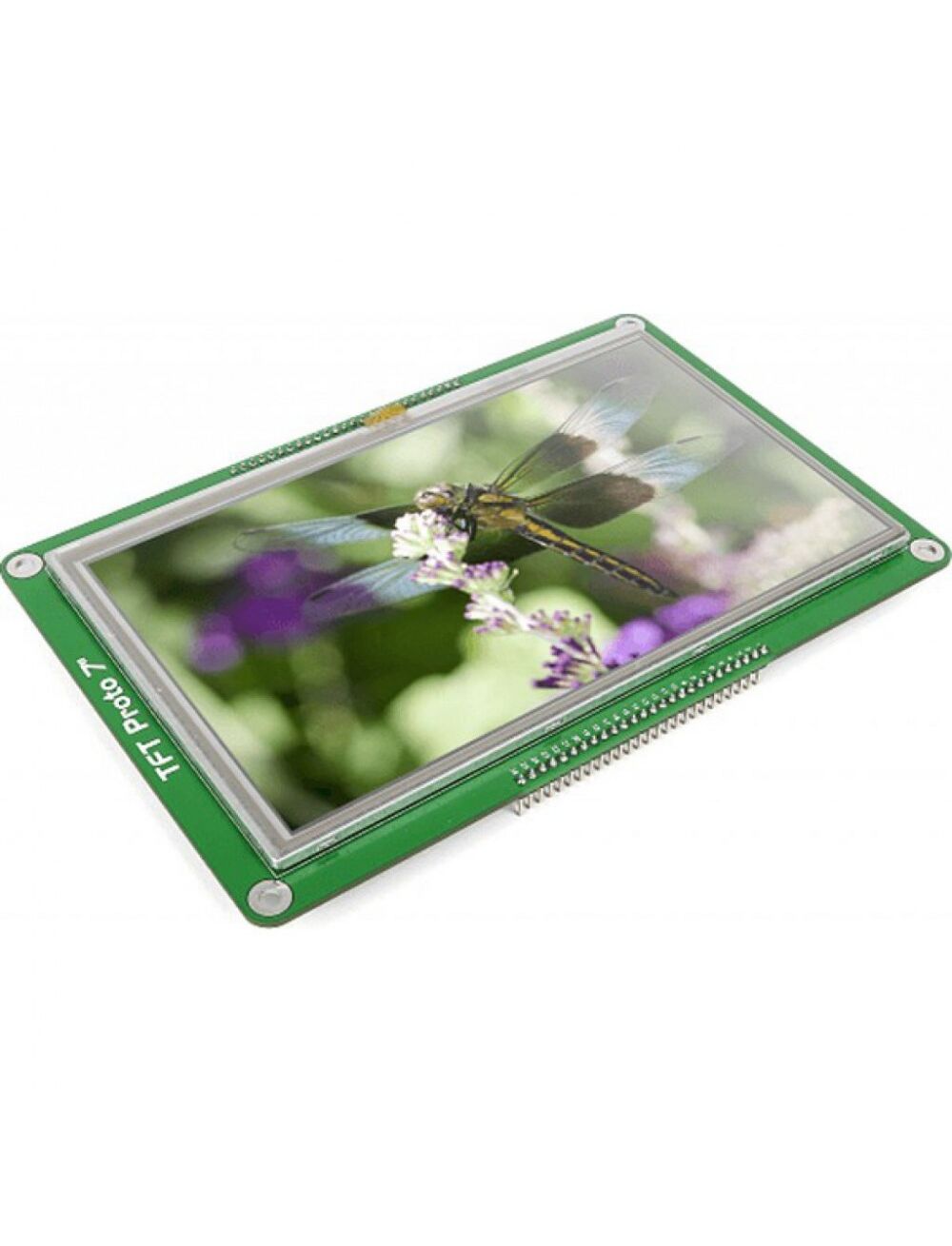

TFT Proto 7" простое решение для добавления вашим проектам дисплея с сенсорной панелью. На плате установлен дисплей FRD070IF40-A с разрешением 840x480 пикселей управляемый графическим контроллером SSD1963, который имеет интерфейс для 8/9/16/24-бит микроконтроллеров. Резистивная 4-х проводная сенсорная панель управляемая контроллером STMPE811. На плате расположены два ряда контактов по 26-пин ( 16 линий данных, 7 линий управления для графического контроллера, I2C линии и линии прерывания для сенсорного контроллера). Плата предназначена для использования только 3.3В источника питания. Монтажные отверстия по углам платы упростят интеграцию устройства в ваш дизайн.
Особенности:
- 2х26 контактов с интерфейсными линиями для подключения к MCU;
- Цветной 7-дюймовый тачскрин дисплей 800 x 480 пикселей;
- 256К цветов;
- Графический контроллер SSD1963;
- Контроллер сенсорной панели STMPE811.
- Напряжение питания 3.3В.
Характеристики
| Тип дисплея или индикатора | tft |
|---|---|
| Размер дисплея в дюймах | 7 |
| Разрешение дисплея в пикселях | 800x480 |
| Тип подключения | i2c |
| Наличие сенсорной панели | резистивная |
