SK-MSTM32F107, набор для отладки микроконтроллера stm32f107 (arm cortex-m3, 256k flash, 64k ram, ethernet, usb host/otg/client ...) + кабель для подключения к последовательному порту pc

SK-MSTM32F107
Цена: по запросу
Нет в наличии

Описание

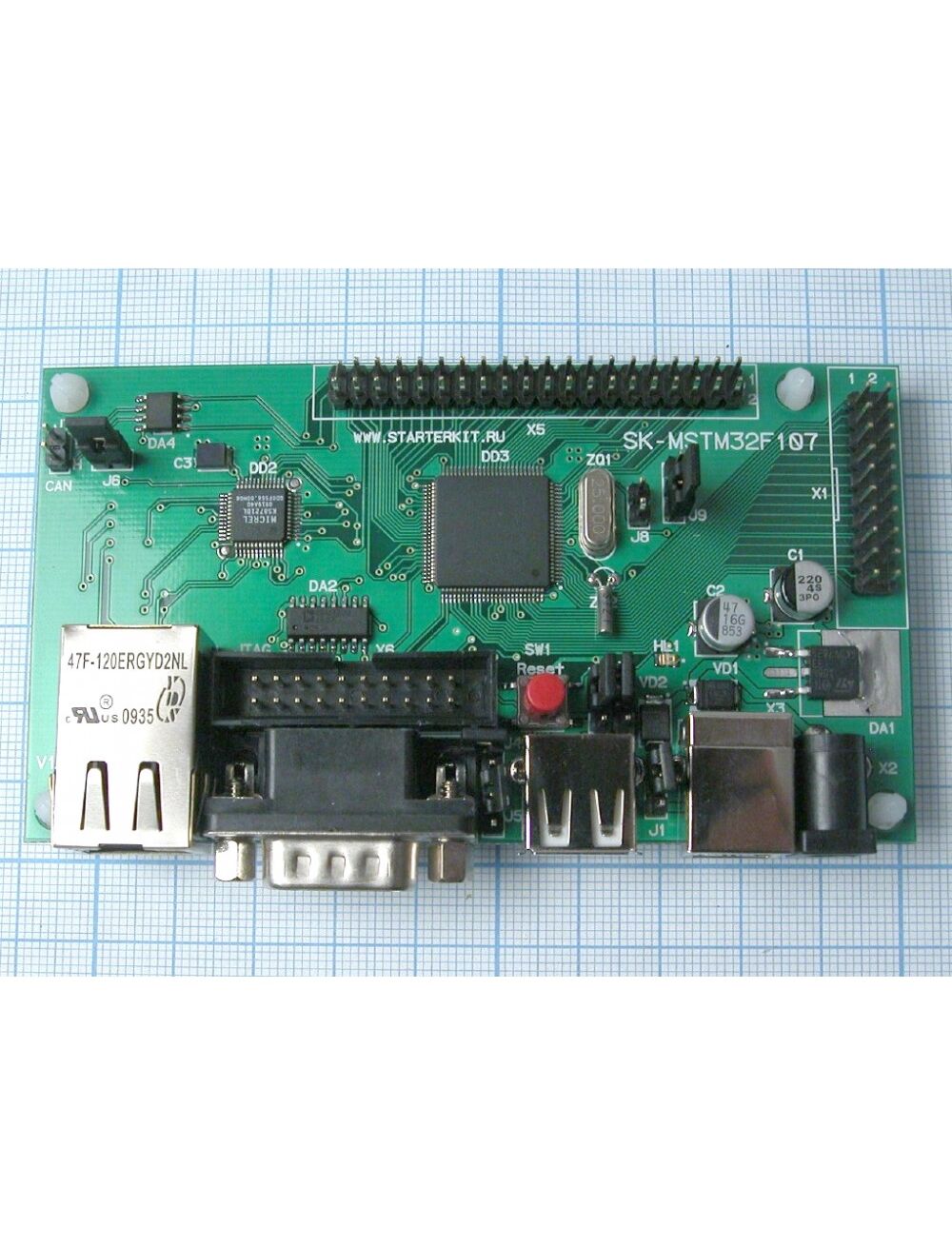

Описание SK-MSTM32F107

  • Основа - ST STM32F107 (ARM Cortex-M3, 256k Flash, 64k RAM, Ethernet, USB Host/OTG/Client ...)
  • Ethernet 10/100M PHY, RS232, CAN PHY, USB
  • 55 линий I/O

Основа платы - микроконтроллер фирмы STMicroelectronics ST32F107, это новое семейство ARM Cortex-M3 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB Host/OTG/Client, CAN, RS232, SPI, I2C ...

По габаритам и расположению разъемов, плата полностью совместима с платами SK-MLPC1768, SK-MLPC2387, SK-MLPC2368.

Подключенная периферия

  • Ethernet 10/100M PHY - KS8721BL, тип интерфейса - RMII
  • USB2.0-full speed Host, Client
  • CAN PHY
  • RS232 приемопередатчик
  • 55 линий PIO микроконтроллера

Система питания:
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

Программирование/отладка:

  • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика
  • Программирование внутренней flash через COM порт, подробности здесь

Схема отладочной платы.

Демо и приложения:

  • WEB сервер основанный на uIP стеке протоколов TCP/IP
  • WEB сервер основанный на LwIP стеке протоколов TCP/IP
  • USB Virtual COM Port

Габариты: 108х60мм.

Комплектация поставки:
В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.

Особенности

Вес брутто
125 г
Код товара
137181
Краткое описание
Debug Board for STM32F107 (ARM Cortex-M3, 256k Flash, 64k RAM, Ethernet, USB Host/OTG/Client ...) + кабель для подключения к последовательному порту PC Набор для отладки микроконтроллера STM32F107 (ARM Cortex-M3, 256k Flash, 64k RAM, Ethernet, USB Host/OT
Маркировка
Obsolete
Нормоупаковка
1 шт
Тип упаковки
Штучный товар
Файлы
Https://www.promelec.ru/fs/sources/47/1e/b6/f5/b1e2078fc8dd7c0d39e88ee2.pdf
