PIC32-PINGUINO-MICRO, отладочная плата форм-фактора arduino на базе pic32mx440f256h
Описание
Описание PIC32-PINGUINO-MICRO

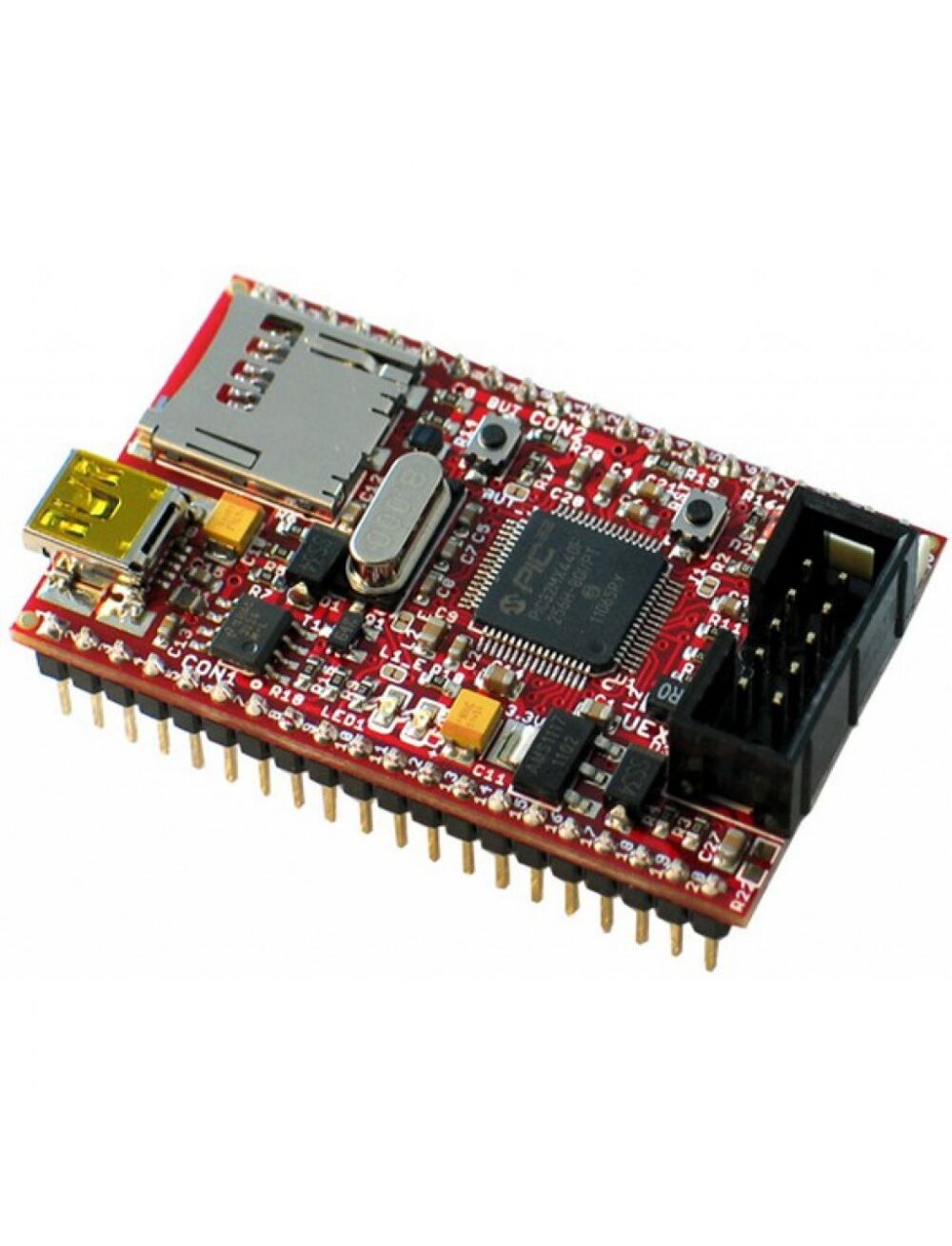

Arduino-совместимая отладочная плата на базе 32-разрядного MIPS микроконтроллера фирмы Microchip PIC32MX440F256H. Плата предназначена для разработки устройств общего назначения и может быть запрограммирована Pinguino IDE - модифицированной под поддержку PIC32 микроконтроллеров средой разработки Arduino™ IDE - или классической MPLAB IDE с поддержкой программирования/ отладки посредством MPLAB ICD3.
Отличительные особенности:
• установленный микроконтроллер PIC32MX440F256H: MIPS ядро 80 МГц, 32 кБ ОЗУ.
• слот для microSD карт;
• разъём UEXT для подключения модулей расширения функциональности, так как RF, ZIGBEE, GSM, GPS и др.
• mini USB коннектор;
• ICSP соединитель для подключения программатора/отладчика PIC-ICD2-POCKET или PICKIT-3 через переходник PIC-ICSP;
• два светодиода;
• кнопка сброса;
• все порты микроконтроллера выведены на разъемы.
Характеристики
| Серия оценочной/отладочной платы | duino |
|---|---|
| Ядро базового компонента | mips32 m4k |
| Разрядность шины данных, Бит | 32 |
| Наименование базового компонента | pic32mx440f256h |
| Тип разъема для прямого подключения плат расширения | uext |
| Наличие USB интерфейса | да |
| Наличие установленного (в комплекте) дисплея | нет |
| Наличие макетной области | нет |
| Особенности | icsp, uext, sd/mmc, i/o |
