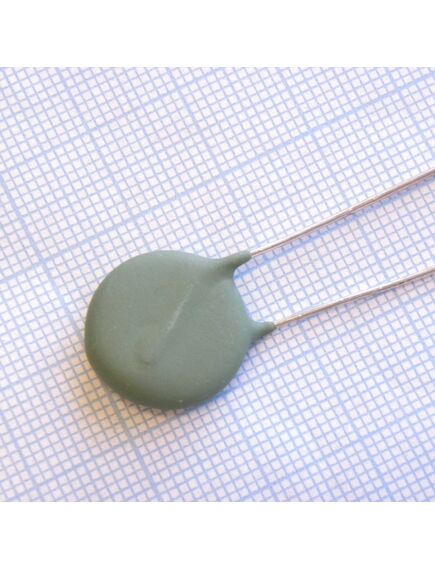

JNR15S100L87PU5, ntc-термистор 10ом 3.5вт ±15% 5а 15мм, прямые выводы 25мм, шаг 7.5мм
Описание
Описание JNR15S100L87PU5
Термисторы NTC - это специализированные резисторы с отрицательным температурным коэффициентом, чье сопротивление быстро падает, при превышении температурой компонента определенного порога. NTC термисторы JNR для ограничения бросков тока при коммутации мощных нагрузок.
Основные параметры:
Rном - номинальное сопротивление термистора при температуре 25°С
Отклонение Rном - пределы возможного отклонения Rном от номинала (типовые значения ±10% и ±20%)
Imax - максимальный ток через термистора не вызывающий лавинообразного снижения сопротивления
RImax - расчетное значения сопротивления термистора, при протекании через него тока Imax
Коэффициент энергетической чувствительности - величина равная количеству мощности, которую должен поглотить термистор, для того чтобы его температура поднялась на 1 °С
Постоянная времени охлаждения - величина равная времени, в течение которого температура электрически ненагруженного термистора изменится на 63,2 % от разности температуры термистора и окружающей среды
Смакс - максимальная емкость тестовой схемы, которая может быть разряжена (с ограничительным резистором, тестовое напряжение 240 В АС) на термистор, без повреждения последнего
В - коэффициент температурной чувствительности материала термистора. Определяется формулой В=(T1хT2)/(T2-T1) ln (RT1/RT2), значения в таблице приведены исходя из T1=25°C (298.15°K) и Т2=50°С(323,15°K)
| Тип | jnr |
| Область применения | ограничение пусковых токов |
| Конструктивное исполнение | диск |
| Сопротивление при 25 грд.С, Ом | 10 |
| Точность, % | 15 |
| Максимальный рабочий ток, А | 5 |
| Диаметр корпуса, мм | 15 |
| Вес, г | 2.5 |
