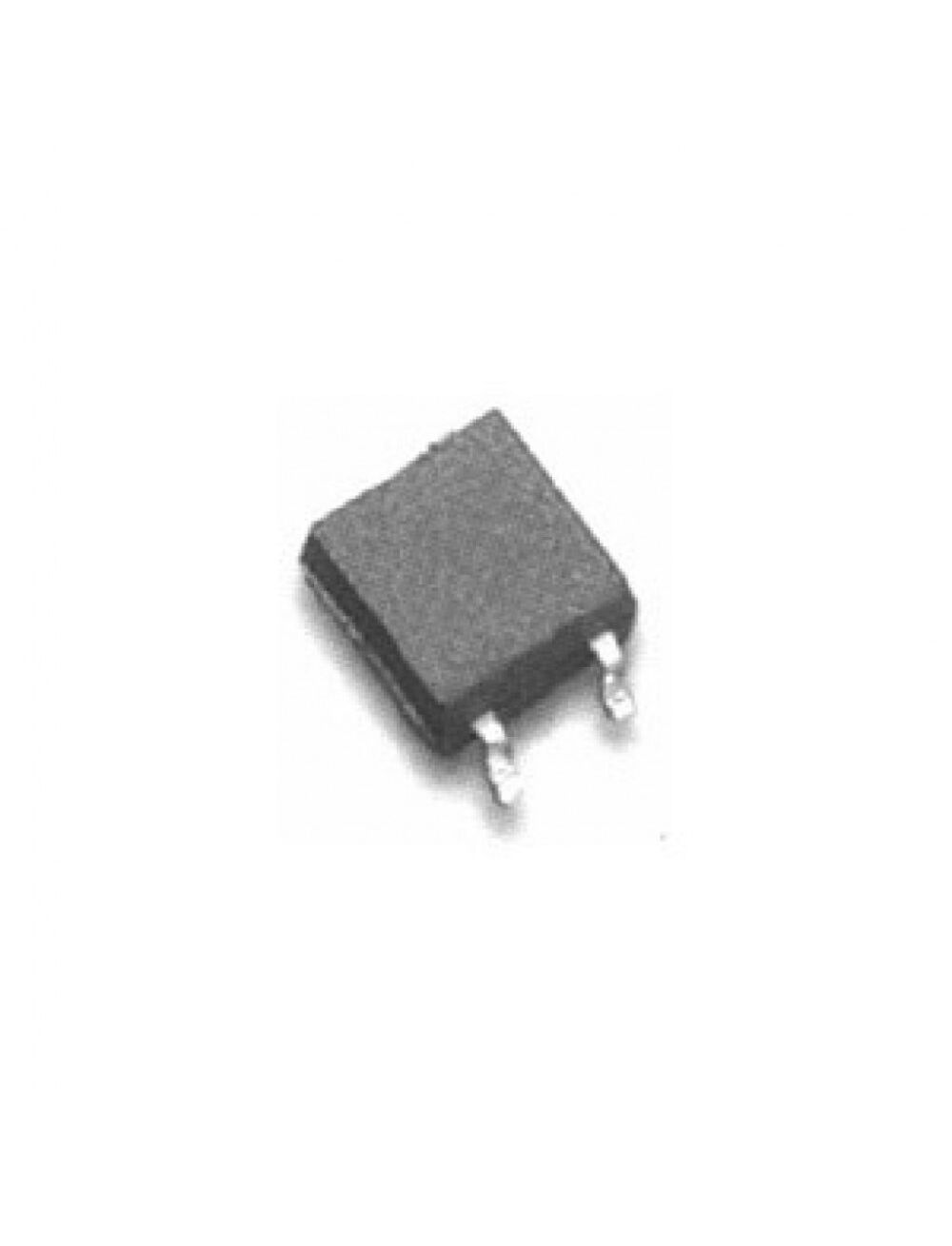

SFH690ABT, оптоизолятор 3.75кв транзисторный выход 4-sop
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание SFH690ABT
The SFH690ABT is a 1-channel 4-pin Phototransistor Output Optocoupler has a GaAs infrared emitting diode emitter, which is optically coupled to a silicon planar phototransistor detector. It features a high current transfer ratio, low coupling capacitance and high isolation voltage. The coupling device is designed for signal transmission between two electrically separated circuits. It is suitable for high density mounting or space sensitive PCBs and PLCs.
• Low saturation voltage
• Fast switching time
• Temperature stable
• Low coupling capacitance
• End-stackable, 0.100" (2.54mm) spacing
• 70V High collector emitter breakdown voltage
• 6V Reverse voltage
| Количество каналов | 1 |
| Напряжение изоляции (RMS), В | 3750 |
| Коэффициент передачи по току (Min), % | 50 |
| Коэффициент передачи по току (Max), % | 300 |
| Время включения (Typ), мкс | 5 |
| Время выключения (Typ), мкс | 3 |
| Тип входа | DC |
| Тип выхода | Транзистор |
| Напряжение выхода, В | 70 |
| Выходной ток на канал, мА | 50 |
| Рабочая температура, °C | -55…+100 |
| Корпус | SOP-4, 100mil |
| Вес, г | 0.45 |
Особенности
Вес брутто
0.31 г
Время вкл./выкл
5 µs, 3 µs
Выходной ток на канал
50mA
Код товара
232055
Корпус
SOP-4 (2.54mm)
Краткое описание
OPTOISOLATOR 3.75KV TRANS 4-SOP Оптоизолятор 3.75кВ транзисторный выход 4-SOP
Макс. выходное напряжение
70V
Мин. к-т передачи тока
50% @ 5mA
Напр. насыщения на выходе макс
300mV
Напряжение изоляции
3750Vrms
Нормоупаковка
2000 шт
Тип входа
DC
Тип выхода
Transistor
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/fc/65/e1/e8/e4f05c38b7eb5f17ae9feb99.pdf
Число каналов
1
