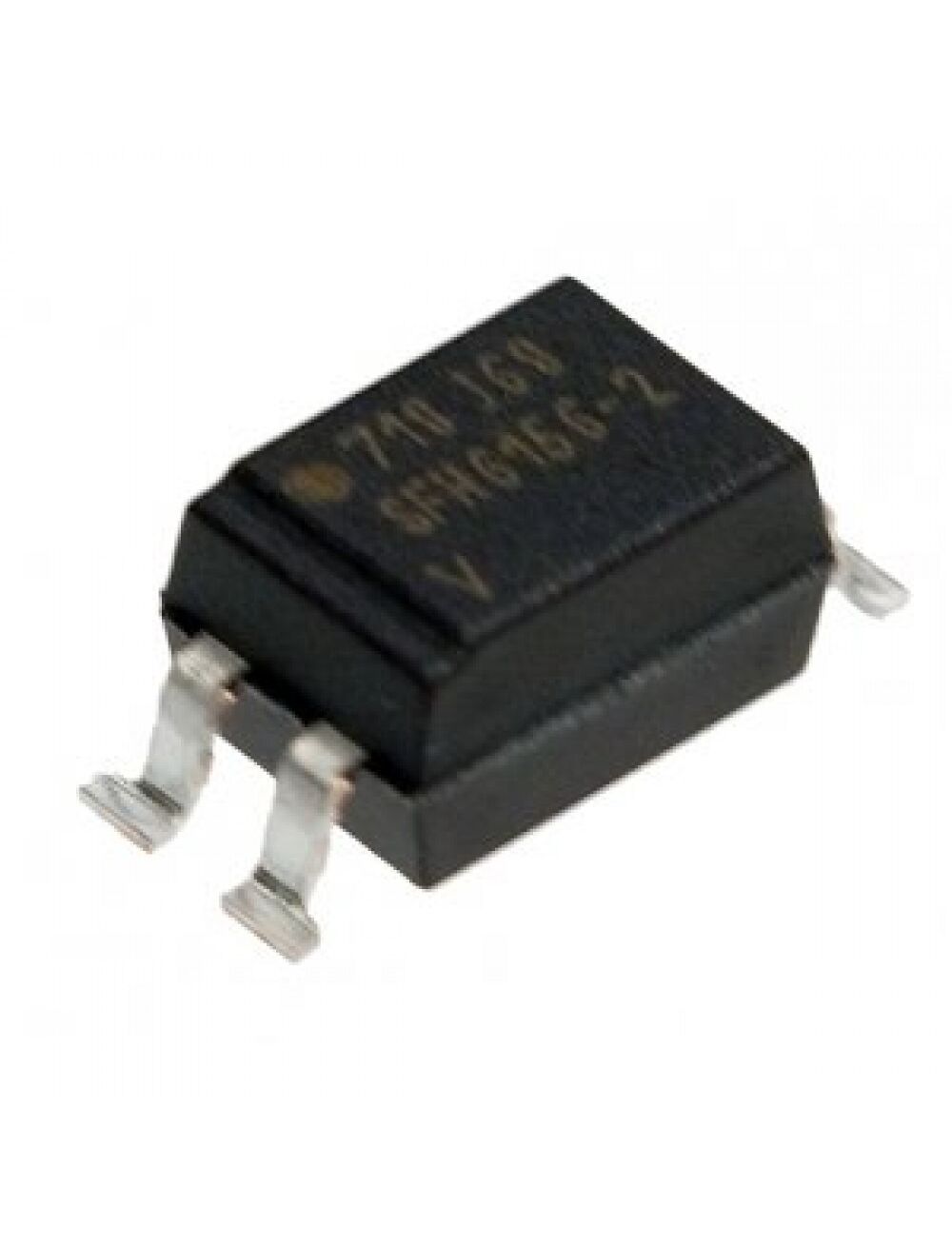

SFH6156-2T, оптоизолятор 5.3кв транзисторный выход 4-smd
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание SFH6156-2T
OPTOCOUPLER, SMD; Channels, No. of: 1; Voltage, Isolation: 5300V; Output Type: Transistor; Current, Input: 60mA; Voltage, Output Max: 70V; Case Style: SMD-4; Temperature, Operating Range: -55°C to +100°C; Approval Bodies: UL, IEC65, IEC950, BS6401, BS EN60065, BS EN60950, EN41003; Current, If AV: 10mA; Depth, External: 8mm; Optocoupler Type: Transistor Output; Pins, No. of: 4; Termination Type: SMD; Voltage, Vceo: 70V; Ratio, CTR Max: 63%; Ratio, CTR Min: 125%
Корпус DIP4SMD
| Количество каналов | 1 |
| Напряжение изоляции (RMS), В | 5300 |
| Коэффициент передачи по току (Min), % | 63 |
| Коэффициент передачи по току (Max), % | 125 |
| Время включения (Typ), мкс | 3 |
| Время выключения (Typ), мкс | 2.3 |
| Тип входа | DC |
| Тип выхода | Транзистор |
| Напряжение выхода, В | 70 |
| Выходной ток на канал, мА | 50 |
| Рабочая температура, °C | -55…+100 |
| Корпус | SMD-4, 100mil |
| Вес, г | 0.45 |
Особенности
Вес брутто
0.62 г
Время вкл./выкл
4.2 µs, 23 µs
Выходной ток на канал
50mA
Код товара
231927
Корпус
SMD4
Краткое описание
OPTOISOLATOR 5.3KV TRANS 4-SMD Оптоизолятор 5.3кВ транзисторный выход 4-SMD
Макс. выходное напряжение
70V
Мин. к-т передачи тока
63% @ 10mA
Напр. насыщения на выходе макс
400mV
Напряжение изоляции
5300Vrms
Нормоупаковка
1000 шт
Тип входа
DC
Тип выхода
Transistor
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/10/08/73/13/8ee4a604a41412e5ed58de91.pdf
Число каналов
1
