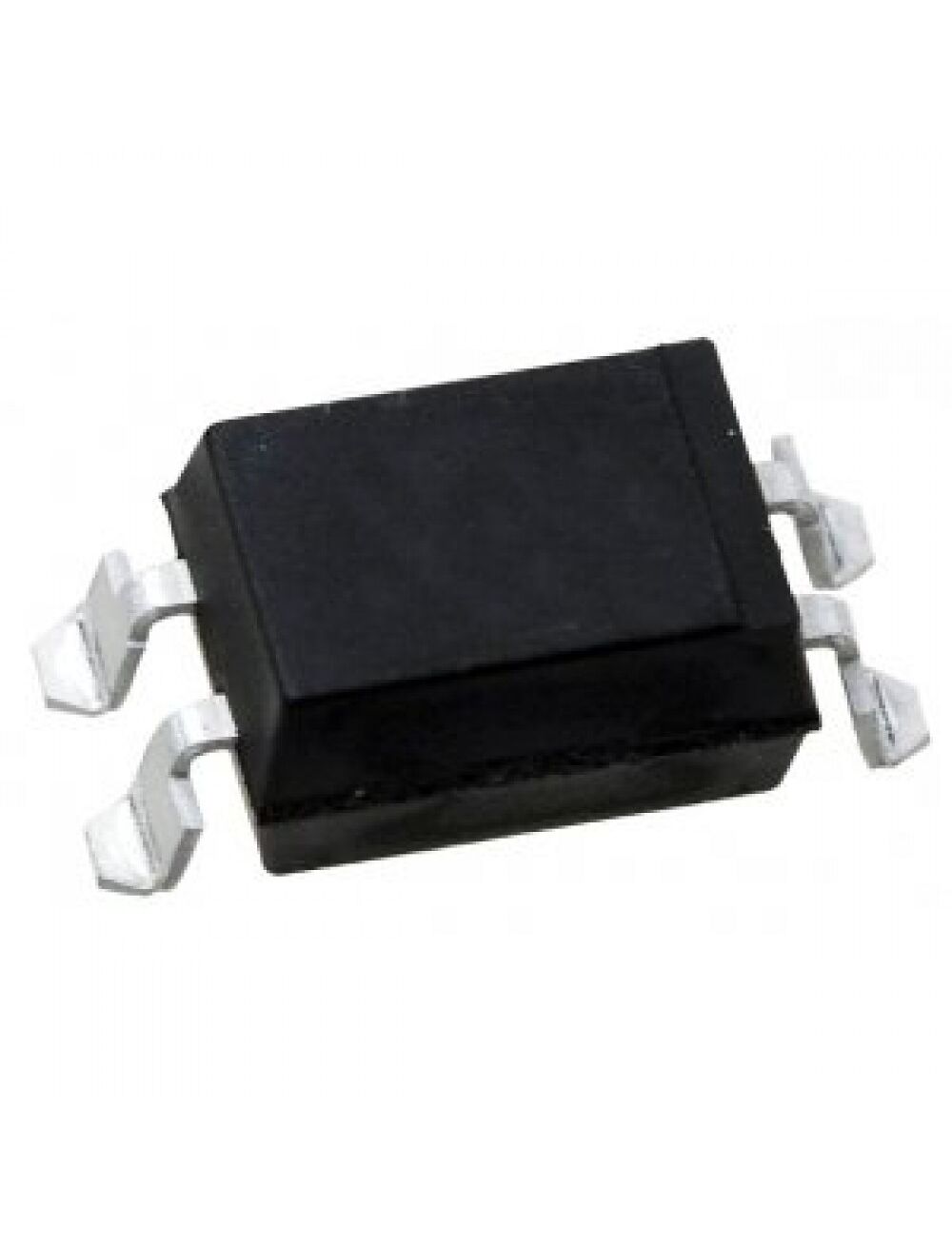

SFH6106-3T, оптоизолятор 5.3кв транзисторный выход 4-smd
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание SFH6106-3T
SFH6106-3 является высоконадежной оптопарой с фототранзистором на выходе, которая обладает высоким соотношением передачи тока, низкой емкостью соединения и высоким напряжением изоляции. Эта оптопара оснащена ИК-диодом GaAs в качестве излучателя, который оптически связан с кремниевым фототранзисторным детектором. Они предназначены для передачи сигналов между двумя цепями с электрической развязкой. Эта версия соответствует IEC 60950 (DIN VDE 0805) для усиленной изоляции до 400В СКЗ или DC.
• Хорошая линейность CTR в зависимости от прямого тока
• Низкое напряжение насыщения
• Быстрая коммутация
• Низкий уровень деградации CTR
• Температурная стабильность
• Низкая емкость соединения
• Высокая устойчивость к синфазным помехам
| Количество каналов | 1 |
| Напряжение изоляции (RMS), В | 5300 |
| Коэффициент передачи по току (Min), % | 100 |
| Коэффициент передачи по току (Max), % | 200 |
| Время включения (Typ), мкс | 3 |
| Время выключения (Typ), мкс | 2.3 |
| Тип входа | DC |
| Тип выхода | Транзистор |
| Напряжение выхода, В | 70 |
| Выходной ток на канал, мА | 50 |
| Рабочая температура, °C | -55…+100 |
| Корпус | SMD-4 |
| Вес, г | 0.45 |
Особенности
Вес брутто
0.6 г
Время вкл./выкл
4.2 µs, 23 µs
Выходной ток на канал
50mA
Код товара
231898
Корпус
SMD4
Краткое описание
OPTOISOLATOR 5.3KV TRANS 4-SMD Оптоизолятор 5.3кВ транзисторный выход 4-SMD
Макс. выходное напряжение
70V
Мин. к-т передачи тока
100% @ 10mA
Напр. насыщения на выходе макс
400mV
Напряжение изоляции
5300Vrms
Нормоупаковка
1000 шт
Тип входа
DC
Тип выхода
Transistor
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/f4/d1/4e/56/fc15ca10022d3a8e867d6188.pdf
Число каналов
1
