MC33272ADR2G, операционный усилитель, 24 мгц
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC33272ADR2G
MC33272A/74A, NCV33272A/74A, High Slew Rate, Low Input Offset Voltage, Operational Amplifiers, ON Semiconductor
The ON Semiconductor MC33272A/74A, NCV33272A/74A Dual and Quad Op Amps incorporate Bipolar inputs along with a patented Zip-R-Trim element for input offset voltage reduction. They have low input offset voltage and high gain bandwidth product.
Dual-doublet frequency compensation is used to increase the slew rate while maintaining low input noise characteristics.
Their all NPN output stage exhibits no deadband crossover distortion, large output voltage swing, and an excellent phase and gain margin. It also provides a low open loop high frequency output impedance with symmetrical source and sink AC frequency performance.
| Тип усилителя | общего применения |
| Кол-во каналов | 2 |
| Скорость нарастания выходного сигнала, В/мкс | 10 |
| Частота единичного усиления, МГц | 24 |
| Токовое смещение на входе, нА | 300 |
| Напряжение смещения на входе, мкВ | 100 |
| Ток собственного потребления, мА | 2.15 |
| Выходной ток на канал, мА | 37 |
| Напряжение питания однополярное(+)/двуполярное (±), В | +3...36, ±1.5...18 |
| Рабочая температура, °C | -40…+85 |

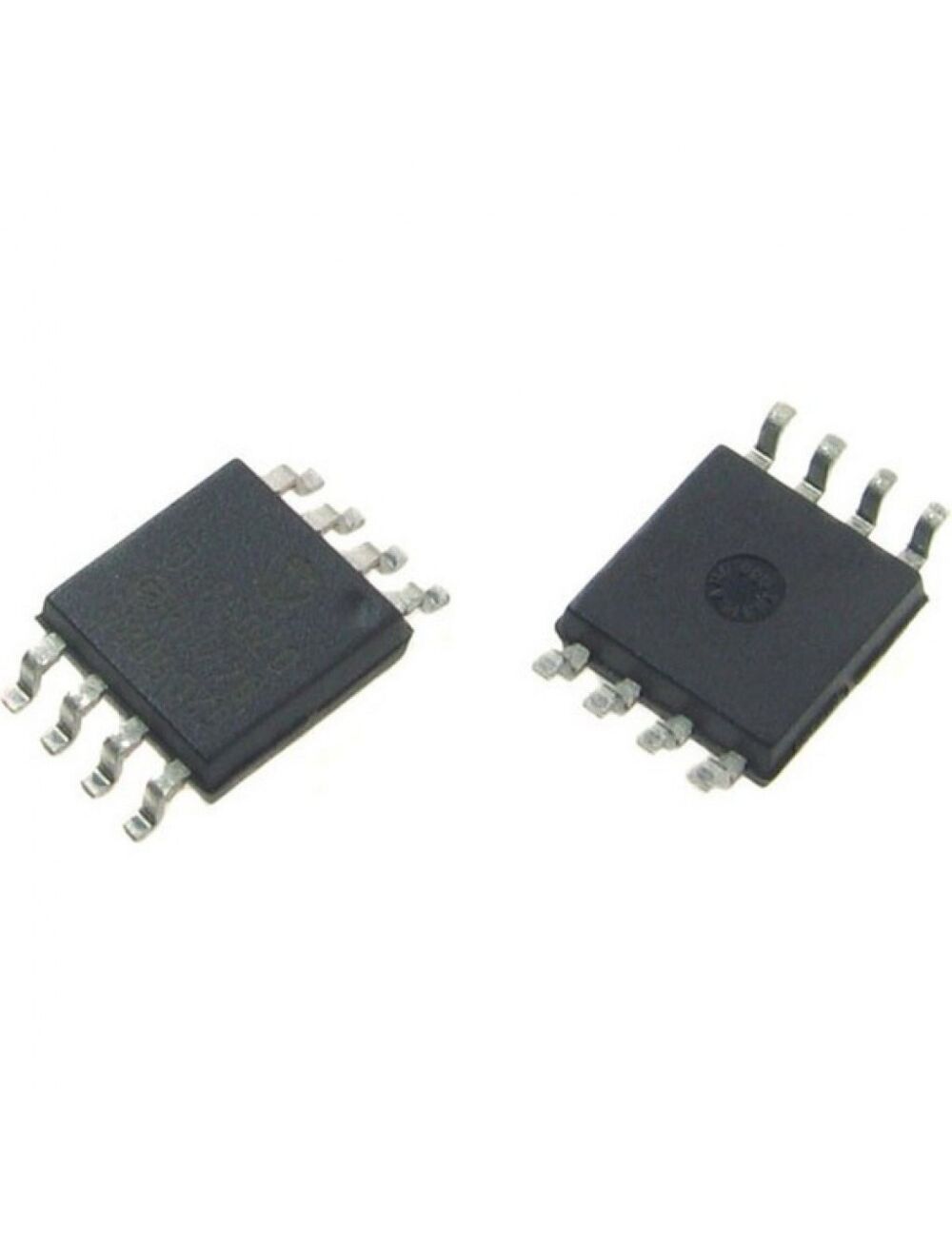

| Корпус | soic-8 (0.154 inch) |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.12 г
Входной ток
300nA
Выходной ток (на канал)
37mA
Код товара
215750
Корпус
SO-8
Краткое описание
Op Amp Dual High Slew Rate Amplifier ±18V/36V 8-Pin SOIC N T/R Операционный усилитель, 24 МГц
Напряжение питания
3V ~ 36V, ±1.5V ~ 18V
Нормоупаковка
2500 шт
Рабочая температура
-40°C ~ 85°C
Скорость нарастания
10V/µS
Тип упаковки
Tape and Reel (лента в катушке)
Тип усилителя
Универсальный
Ток покоя
2.15mA
Файлы
Https://www.promelec.ru/fs/sources/80/c0/14/f1/1972b5550e62087006c11ab1.pdf
Число усилителей
2
