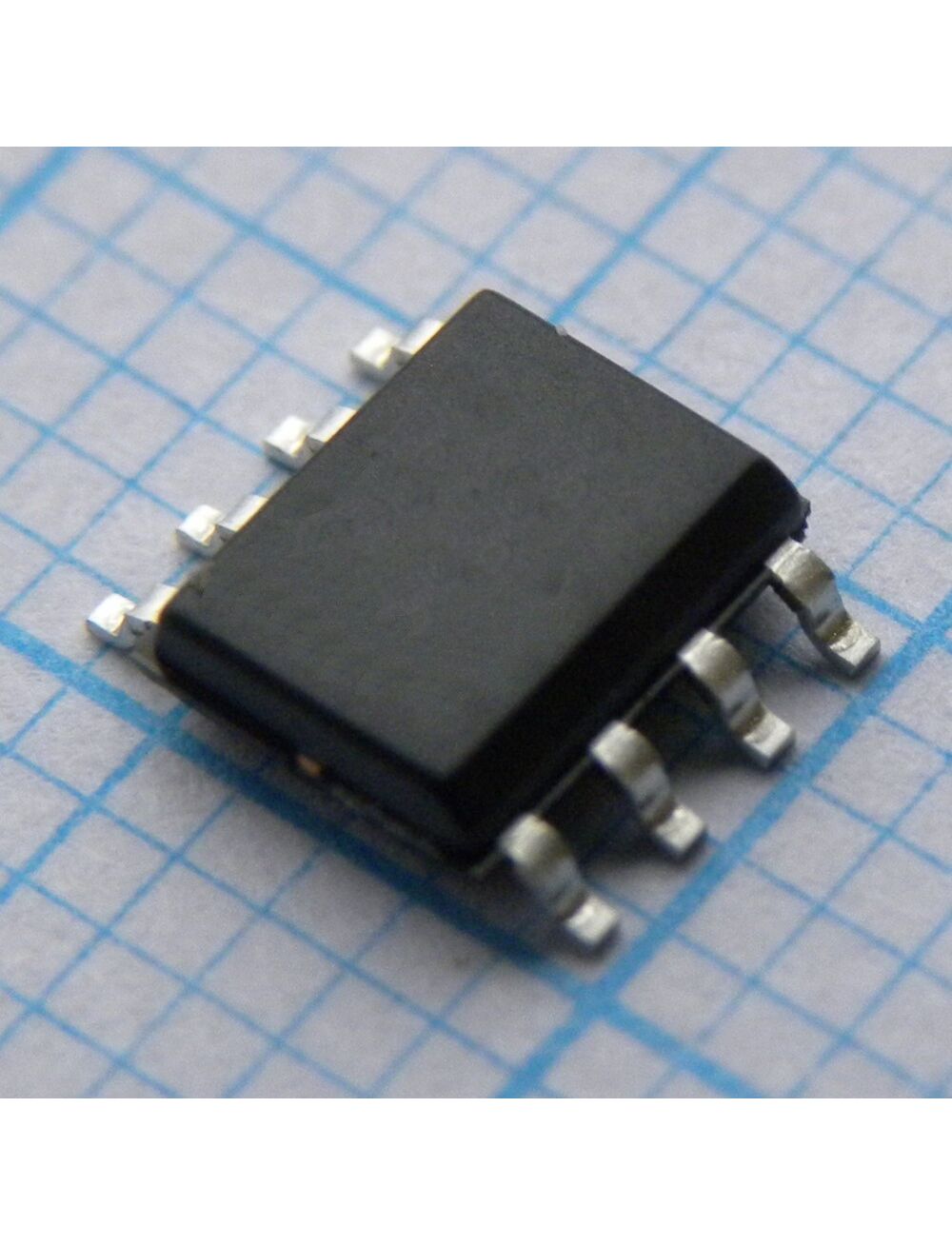

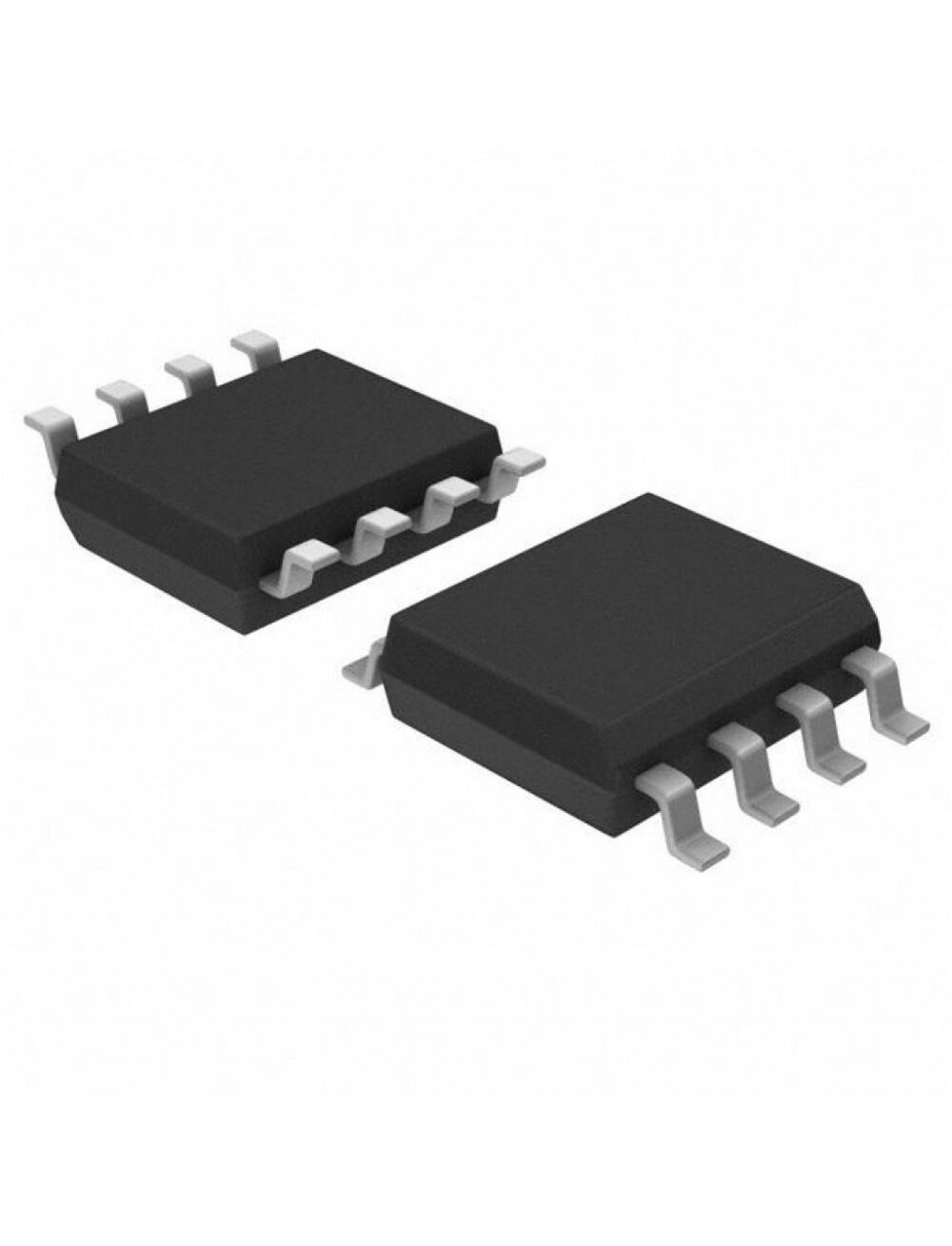

LM311MX/NOPB, компаратор с низким энергопотреблением

LM311MX/NOPB
Цена: по запросу
Нет в наличии

Описание

Описание LM311MX/NOPB

The LM311MX/NOPB is a Voltage Comparator has input currents nearly a thousand times lower than devices like the LM106 or LM710. It is also designed to operate over a wider range of supply voltages from standard ±15V op amp supplies down to the single 5V supply used for IC logic. Their output is compatible with RTL, DTL and TTL as well as MOS circuits. Further, it can drive lamps or relays, switching voltages up to 50V at currents as high as 50mA. The LM311-N can be isolated from system ground and the output can drive loads referred to ground, the positive supply or the negative supply. Offset balancing and strobe capability are provided and outputs can be wire OR'ed.

• 150nA Input current
• 20nA Offset current
• ±30V Differential input voltage
• 135mW at ±15V Power consumption
• 260°C Lead temperature (soldering, 10 seconds)

Ib - Входной ток смещения250 nA
Pd - рассеивание мощности500 mW (1/2 W)
Vcm - Синфазное напряжение0.5 V
Vos - Входное напряжение смещения нуля7.5 mV
Вид монтажаSMD/SMT
Время отклика200 ns
Высота1.45 mm
Длина4.9 mm
Категория продуктаАналоговые компараторы
Количество каналов1 Channel
Максимальная рабочая температура+ 70 C
Максимальное напряжение сдвоенного питания+/- 18 V
Минимальная рабочая температура0 C
Минимальное напряжение сдвоенного питания+/- 2.5 V
Напряжение питания - макс.36 V
Напряжение питания - мин.5 V
Напряжение сдвоенного питания+/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
ОсобенностиStrobe, Vos Adj Pin
ОтключениеShutdown
ПодкатегорияAmplifier ICs
ПродуктAnalog Comparators
Рабочее напряжение питания9 V, 12 V, 15 V, 18 V, 24 V, 28 V
Рабочий ток источника питания7.5 mA
Размер фабричной упаковки2500
СерияLM311-N
ТехнологияBipolar
ТипVoltage Comparator
Тип выходаOpen Collector
Тип компаратораGeneral Purpose
Тип питанияSingle, Dual
Тип продуктаAnalog Comparators
Торговая маркаTexas Instruments
Упаковка / блокSOIC-8
Усиление по напряжению, дБ106.02 dB
Ширина3.9 mm
Вес, г0.15

Особенности

Вес брутто
0.2 г
Код товара
209083
Корпус
SOIC8
Краткое описание
IC VOLTAGE COMPARATOR 8-SOIC Компаратор с низким энергопотреблением
Напряжение питания
5 V ~ 36 V, ±2.5 V ~ 18 V
Напряжение смещения
7.5mV @ ±15V
Нормоупаковка
2500 шт
Тип выхода
DTL, MOS, Open-Collector, Open-Emitter
Тип компаратора
General Purpose
Тип упаковки
Tape and Reel (лента в катушке)
Ток входа
0.25 µA @ ±15V
Ток потребления
7.5mA
Файлы
Https://www.promelec.ru/fs/sources/2d/88/b4/de/d6b1ef22e75bdbc516d0e704.pdf
Число компараторов
1
