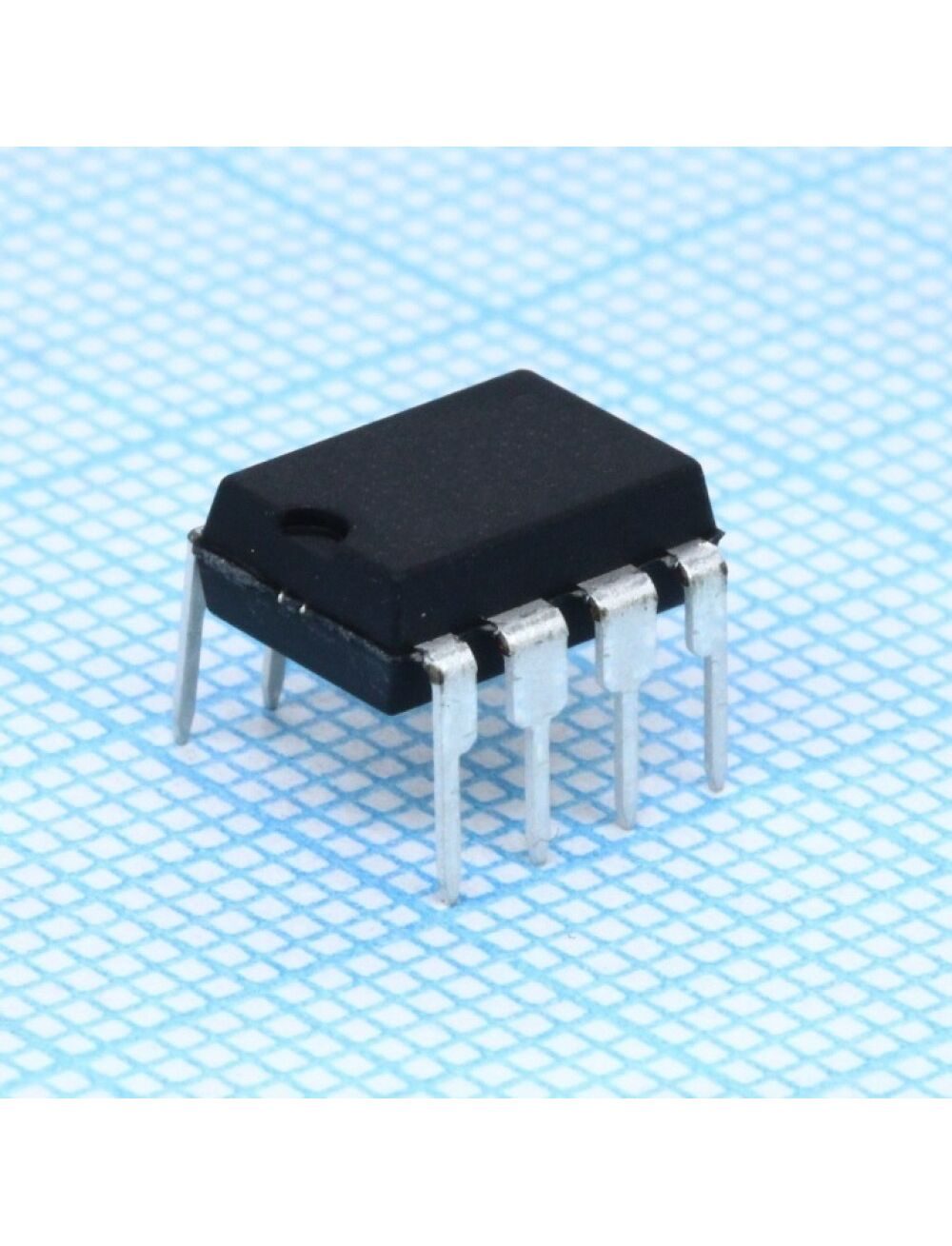

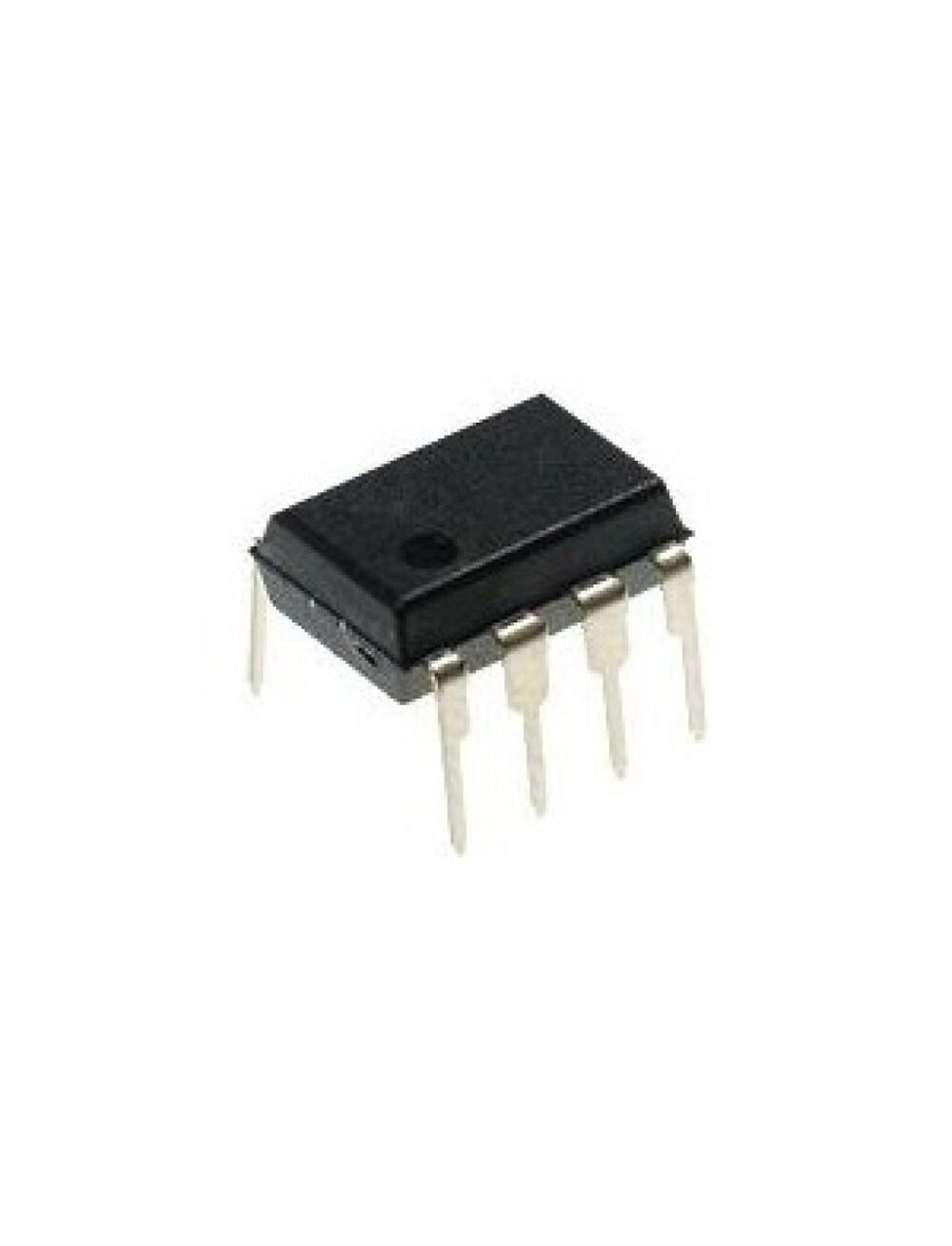

INA114AP, прецизионный инструментальный усилитель
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание INA114AP
Instrumentation Amplifier 1 Circuit 8-PDIP
| Тип усилителя | Инструментальный |
| Кол-во каналов | 1 |
| Скорость нарастания выходного сигнала, В/мкс | 0.6 |
| Полоса пропускания -3 дБ, МГц | 1 |
| Токовое смещение на входе, нА | 0.5 |
| Напряжение смещения на входе, мкВ | 25 |
| Ток собственного потребления, мА | 2.2 |
| Выходной ток на канал, мА | 20 |
| Напряжение питания однополярное(+)/двуполярное (±), В | +4.5...36, ±2.25...18 |
| Рабочая температура, °C | -40…+85 |
| Корпус | DIP-8 (0.300 inch) |
| Вес, г | 1 |
Особенности
Вес брутто
0.95 г
Входной ток смещения
500pA
Выходной ток (на канал)
20mA
Граничная частота (-3db)
1MHz
Код товара
89317
Корпус
DIP-8
Краткое описание
Instr-Amp G:1-10000 >106dB Прецизионный инструментальный усилитель
Напряжение питания
4.5 V ~ 36 V, ±2.25 V ~ 18 V
Напряжение смещения
25 µV
Нормоупаковка
50 шт
Потребляемый ток
2.2mA
Рабочая температура
-40°C ~ 85°C
Скорость нарастания
0.6 V/ µs
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/63/9e/f4/14/ac69d3c5d1be27fee919f18e.pdf
Число усилителей
1
