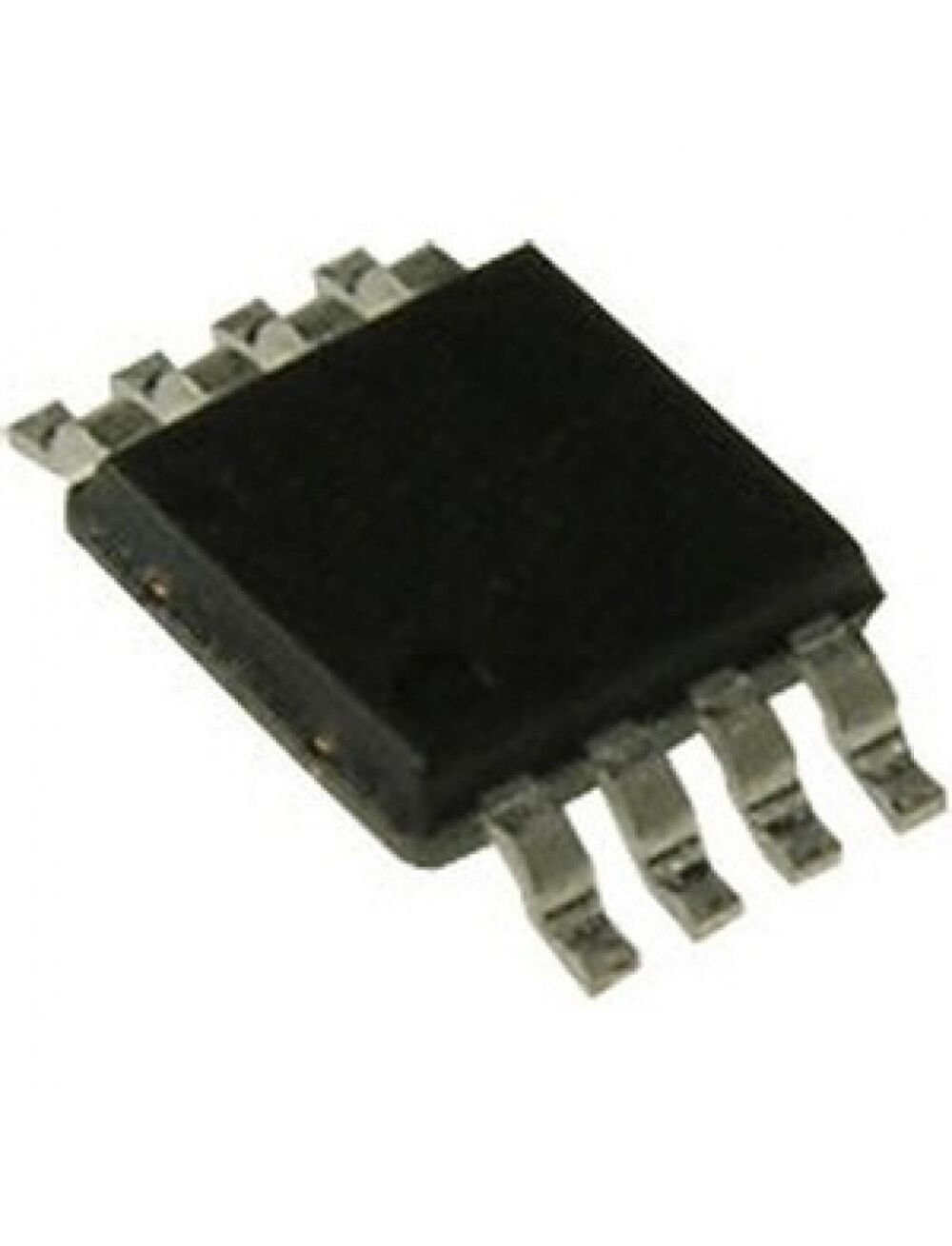

AD8220ARMZ, инструментальный усилитель с входным каскадом на jfet транзисторах и rail-to-rail диапазоном выходных напряжений
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание AD8220ARMZ
Instrumentation Amplifiers, Analog Devices
The Instrumentation Amplifier ICs amplify the difference between two input signal voltages, while rejecting any signals that are common to both inputs. The DC precision and gain accuracy is maintained within a noisy environment, and also where large common-mode signals (AC power line frequency) are present.
| Тип усилителя | Инструментальный |
| Кол-во каналов | 1 |
| Тип выхода | Rail-to-Rail |
| Скорость нарастания выходного сигнала, В/мкс | 2 |
| Полоса пропускания -3 дБ, МГц | 1.5 |
| Токовое смещение на входе, нА | 0.025 |
| Напряжение смещения на входе, мкВ | 250 |
| Ток собственного потребления, мА | 0.75 |
| Выходной ток на канал, мА | 15 |
| Напряжение питания однополярное(+)/двуполярное (±), В | +4.5...36, ±2.25...18 |
| Рабочая температура, °C | -40…+85 |
| Корпус | msop-8 (0.118 inch) |
| Вес, г | 0.06 |
Особенности
Вес брутто
0.07 г
Входной ток смещения
25pA
Выходной ток (на канал)
15mA
Граничная частота (-3db)
1.5MHz
Код товара
171281
Корпус
MSOP8
Краткое описание
OPAMP INSTR 1.5MHZ RRO 8MSOP Инструментальный усилитель с входным каскадом на JFET транзисторах и Rail-to-Rail диапазоном выходных напряжений
Напряжение питания
4.5 V ~ 36 V, ±2.25 V ~ 18 V
Напряжение смещения
250 µV
Нормоупаковка
50 шт
Потребляемый ток
750 µA
Рабочая температура
-40°C ~ 85°C
Скорость нарастания
2 V/ µs
Тип выхода
Rail-to-Rail
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/f5/61/07/a5/89c5a2083da58b3b53591cad.pdf
Число усилителей
1
