AD9833BRMZ, программируемый генератор колебаний с потребляемой мощностью 12.65 мвт и напряжением питания от 2.3 в до +5.5 в
Описание
Описание AD9833BRMZ
Программируемый генератор синусоидальных, треугольных и прямоугольных сигналов. Программное управление частотой и фазой. При частоте тактового сигнала 25 МГц может быть достигнуто разрешение настройки по частоте 0.1 Гц, при 1 МГц разрешение 0.004 Гц.
Программирование осуществляется через трехпроводной последовательный интерфейс с частотой тактового сигнала до 40 МГц, совместимый со стандартными портами цифровых сигнальных процессоров и микроконтроллеров. Напряжение питания от 2.3 В до 5.5 В. AD9833 имеет функцию пониженного энергопотребления SLEEP позволяет отключать питание отдельных частей узлов устройства, не используемых в данное время.
Особенности:
Цифровое программирование частоты и фазы;
Напряжение питания: 2.3…5.5 В;
Потребляемая мощность: 12.65 мВт при 3 В;
Диапазон выходных частот: 0…12.5 МГц;
Разрешение 28 бит (0.1 Гц при частоте опорного сигнала 25 МГц);
Синусоидальные, треугольные и прямоугольные сигналы;
Трехпроводной интерфейс SPI;
Расширенный температурный диапазон: -40…+105°C;
Опция пониженного энергопотребления;

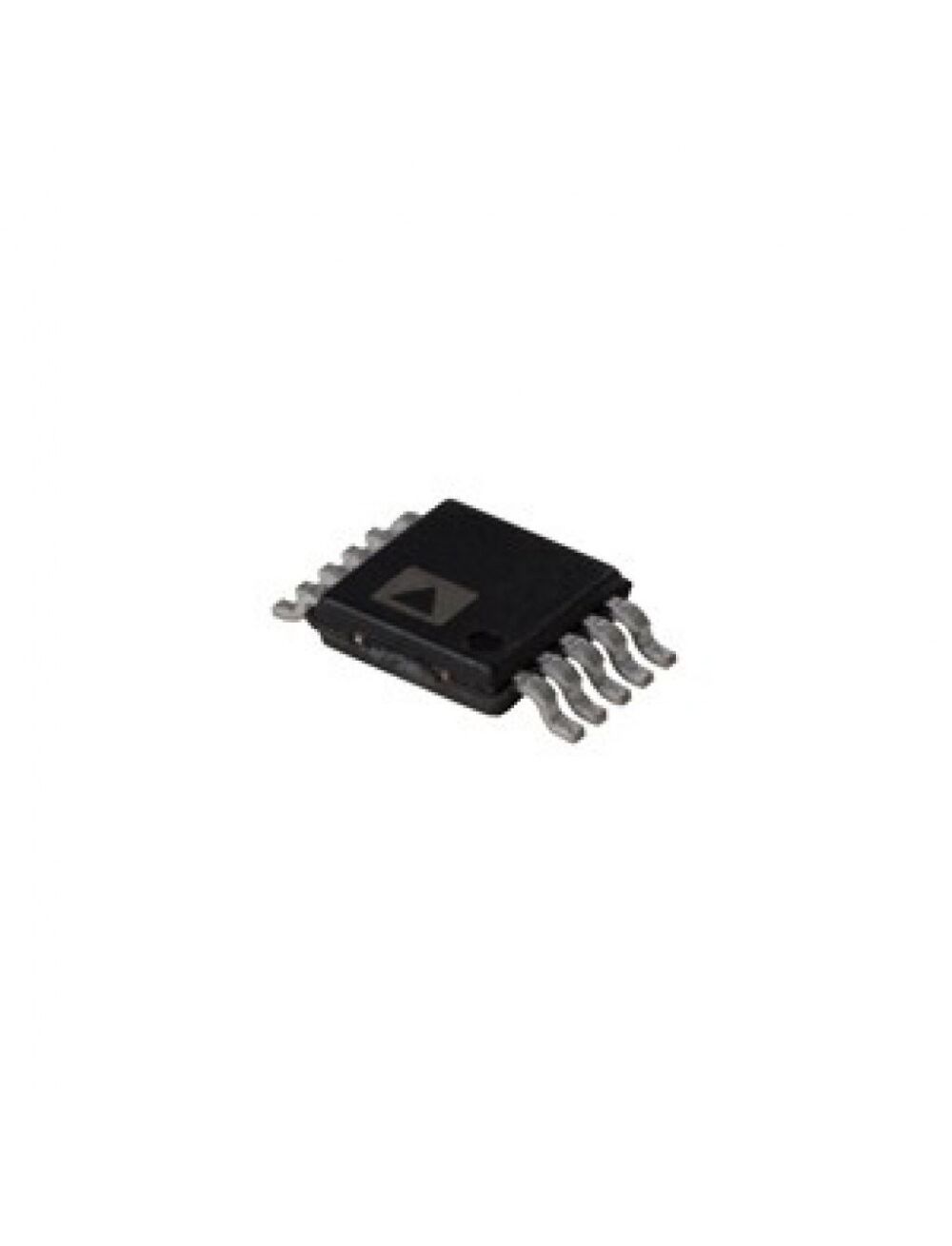

Корпус: MSOP-10
Корпус MSOP10
| Максимальная рабочая температура | +105 °C |
| Максимальная частота на выходе | 12.5МГц |
| Тип корпуса | MSOP |
| Тип монтажа | Поверхностный монтаж |
| Коэффициент преобразования | 25млн. выборок в секунду |
| Ширина | 3.1мм |
| Высота | 0.95мм |
| Размеры | 3.1 x 3.1 x 0.95мм |
| Длина | 3.1мм |
| Минимальное рабочее напряжение питания | 2,3 В |
| Производитель | Analog Devices |
| Минимальная рабочая температура | -40 °C |
| Разрешение | 10-разрядный |
| Максимальное рабочее напряжение питания | 5.5 V |
| Число контактов | 10мОм |
| Категория | Прямой цифровой синтезатор частоты |
| Вес, г | 0.08 |
