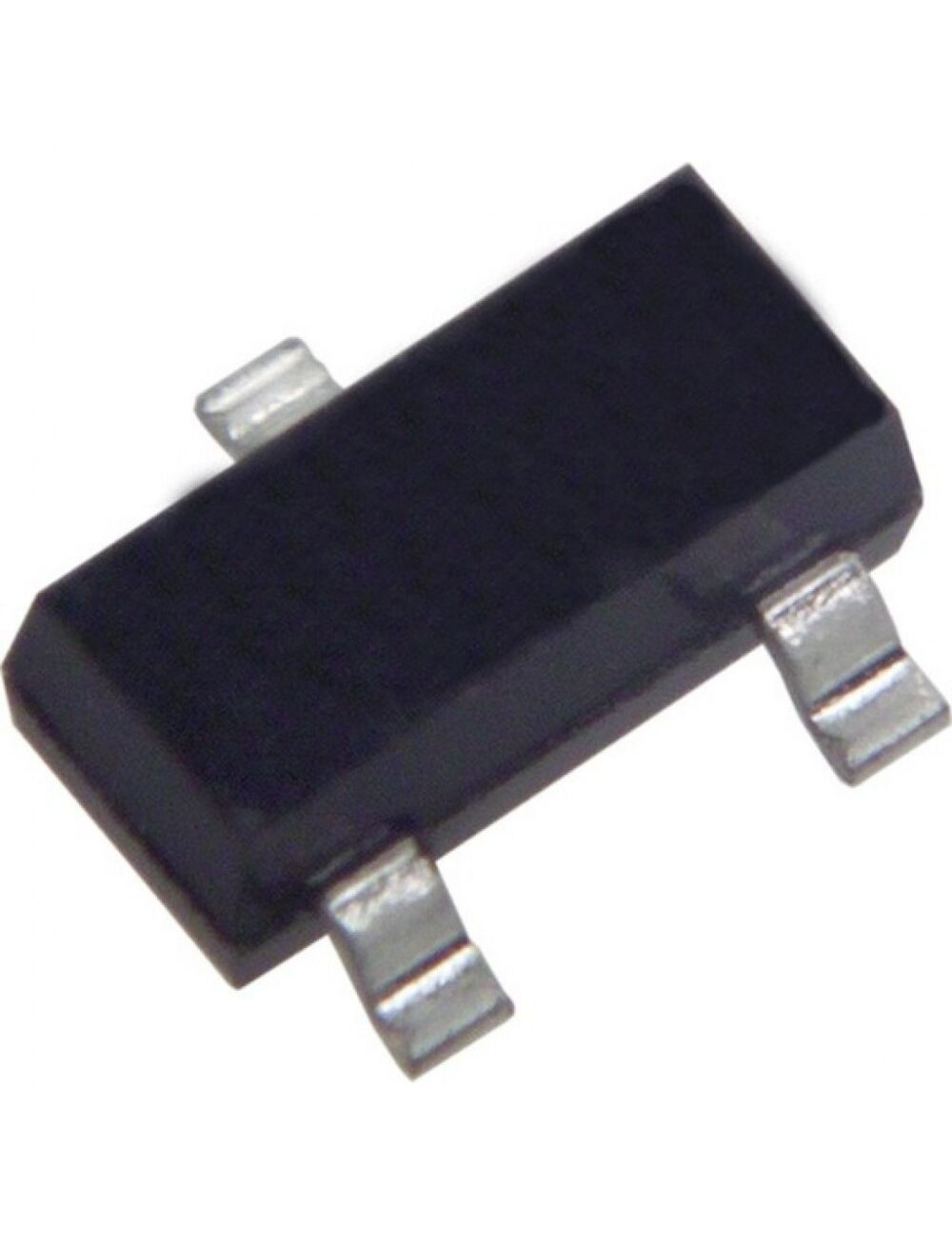

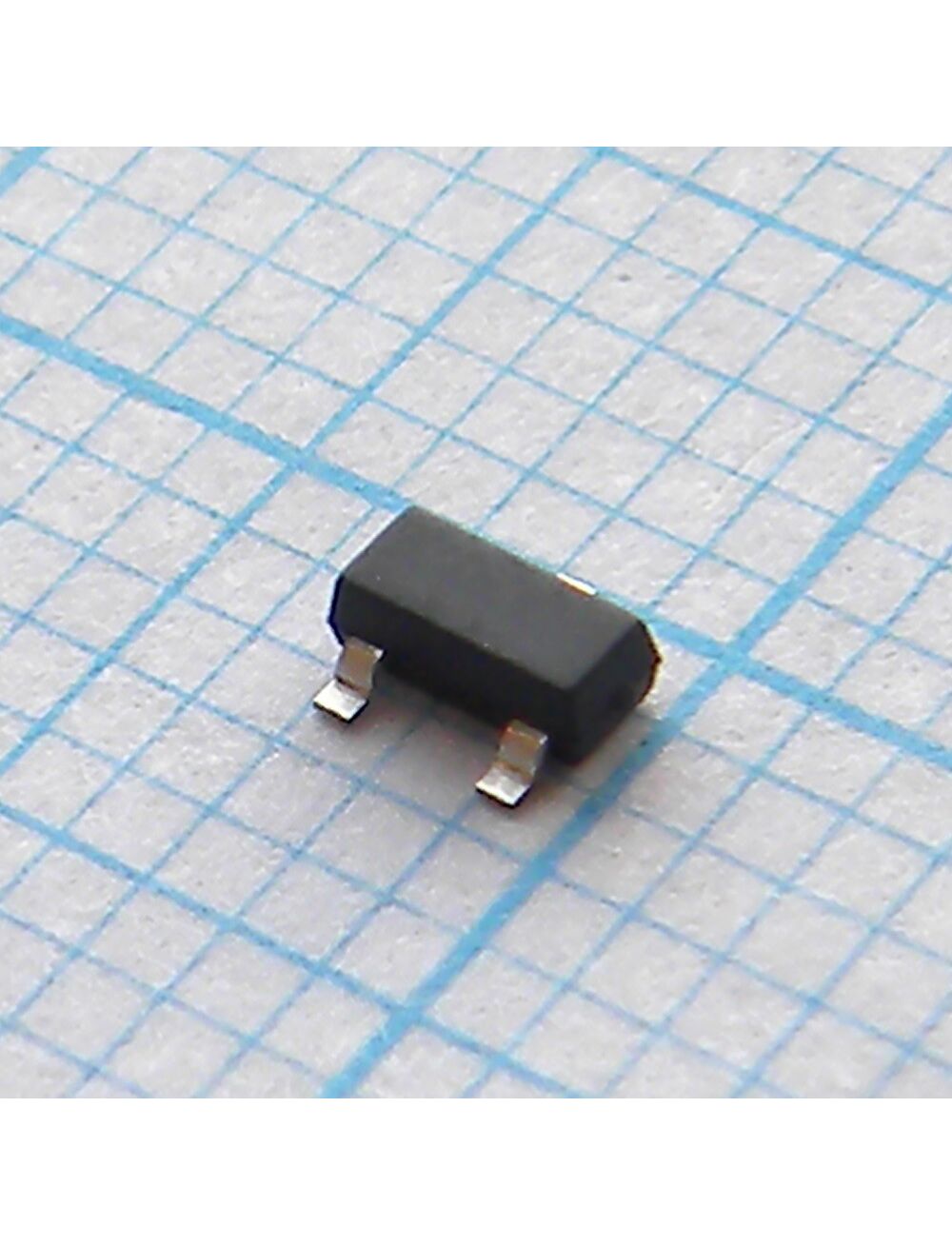

MCP1702T-3302E/CB, линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 в, 0.25 а
Описание
Описание MCP1702T-3302E/CB
Семейство MCP1702 LDO регуляторов имеет на выходе 250 мА при потреблении всего в 2 мкА. Входное напряжение регуляторов находится в диапазоне от 2.7 до 12.3 В, поэтому они могут использоваться в устройствах на батарейном питании: от двух до 6 батарей, на одной 9В батарейке или 1-2 литий-ионных аккумуляторов.
Падение напряжения составляет всего 625 мВ при Vout 2.8В. Погрешность выходного напряжения составляет от ±0.4% при 25°C до ±3% в полном температурном диапазоне. Нестабильность выходного сигнала равна ±0.1% (при +25°C). Для повышения надежности разработки предусмотрена защита по току и от перегрева.
В линейке MCP1702 представлены модели с выходным напряжением от 1.2 до 5 В. Из компонентов обвязки требуется только емкость 1 мкФ, в качестве которой можно использовать керамические, танталовые или алюминиевые конденсаторы. Микросхемы выпускаются в корпусах SOT-23A, SOT-89-3 и TO-92.
Основные характеристики микросхемы:
• собственный ток потребления: 2.0мкА
• диапазон входных напряжений: 2.7…13.2В
• выходной ток: до 250 мА
• падение напряжения вход-выход: 650мВ
• точность выходного напряжения: 0.4%
• стандартный ряд выходных напряжений от 1.2 до 5 В;
• защита от превышения по току и перегрева;
• стабильная работа с выходным конденсатором 1 мкФ
• различные корпуса: SOT-23, SOT-89, TO-92-3
| Полярность | положительная |
| Тип выхода | фиксированный |
| Количество выходов | 1 |
| Выходное напряжение, В | 3.3 |
| Максимальный ток нагрузки, А | 0.25 |
| Падение напряжения при Iвых, В (А) | 0.725(0.25) |
| Максимальное входное напряжение, В | 13.2 |
| Рабочая температура,°C | -40…+125 |
| Корпус | SOT-23-3 |
| Вес, г | 0.05 |
