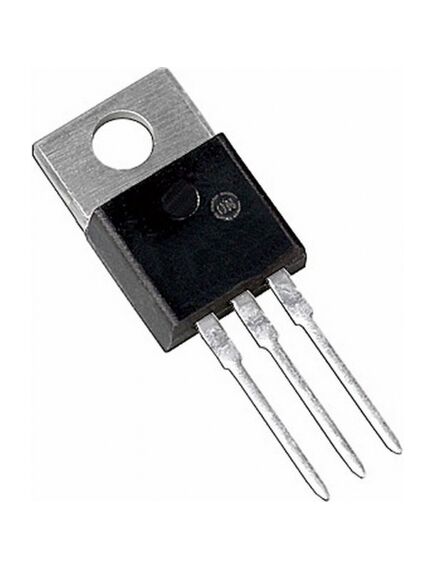

MC7815CTG, линейный стабилизатор с низким падением напряжения положительной полярности, 15 в, 1 а
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC7815CTG
The MC7815CTG is a fixed output positive linear voltage regulator in 3 pin TO-220 package. This monolithic integrated circuit is designed as fixed voltage regulator for a wide variety of applications including local and oncard regulation. This regulator employs internal current limiting, thermal shutdown and safe area compensation.
• Fixed output voltage of 15V
• 1A output current
• Dropout voltage of 2V at 1A output current
• Maximum input voltage of 35V
• No external components required
• Output voltage offered in 1.5%, 2% and 4% tolerance
• Operating temperature range from 0°C to 125°C
| Полярность | положительная |
| Тип выхода | фиксированный |
| Количество выходов | 1 |
| Выходное напряжение, В | 15 |
| Максимальный ток нагрузки, А | 1 |
| Падение напряжения при Iвых, В (А) | 2(1) |
| Максимальное входное напряжение, В | 35 |
| Рабочая температура,°C | 0…+125 |
| Корпус | to-220 |
| Вес, г | 2.5 |
Особенности
Вес брутто
2.01 г
Выходное напряжение
15V
Выходной ток
1A
Код товара
302040
Корпус
TO-220AB
Краткое описание
1 A 15 V Fixed Output Flange Mount LDO Voltage Regulator Линейный стабилизатор с низким падением напряжения положительной полярности, 15 В, 1 А
Максимальное входное напряжение
35V
Нормоупаковка
50 шт
Тип стабилизатора
Positive Fixed
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/91/e8/45/1c/f68df97c668f3ba04d0c097d.pdf
