LP5907MFX-3.3/NOPB, линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 в, 0.25 а
Описание
Описание LP5907MFX-3.3/NOPB

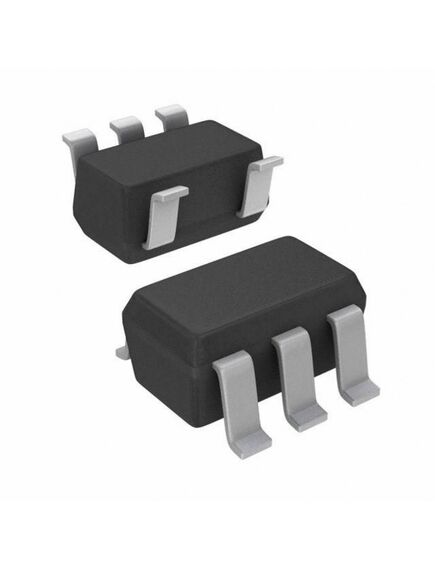

LP5907MFX-3.3/NOPB является 1-канальным стабилизатор с малым падением напряжения, фиксированным выходом для РЧ и аналоговых схем в 5-выводном корпусе SOT-23. Этот стабилизатор обеспечивает сверхнизкий уровень шума, высокий уровень подавления пульсаций питания, низкий ток покоя и низкую линейную или временную характеристику нагрузки. Используя инновационные методы проектирования, LP5907 обеспечивает лучшие шумовые характеристики без развязывающего конденсатора и возможности размещения удаленного выходного конденсатора. Устройство предназначено для работы с входом 1мкФ и выходным керамическим конденсатором 1мкФ (для этого не требуется отдельный развязывающий конденсатор). Один керамический выходной конденсатор 1мкФ можно разместить на расстоянии до 10см от устройства LP5907.
• Фиксированное выходное напряжение 3.3В
• Входное напряжение от 2.2В до 5.5В
• Выходной ток 250мА
• Низкое падение напряжения 250мВ при выходном токе 250мА
• Нулевой ток покоя в отключенном состоянии (<1мкА) и очень маленький ток в активном состоянии (13мкА)
• Защита от перегрева и короткого замыкания
• Низкий уровень выходного шума <10мкВ СКЗ
• Подавление пульсаций питания 82дБ при 1кГц и время запуска 80мкс
• Допуск выходного напряжения ±2%
• Диапазон рабочей температуры от -40°C до 125°C
| Полярность | положительная |
| Тип выхода | фиксированный |
| Количество выходов | 1 |
| Выходное напряжение, В | 3.3 |
| Максимальный ток нагрузки, А | 0.25 |
| Падение напряжения при Iвых, В (А) | 0.25(0.25) |
| Максимальное входное напряжение, В | 5.5 |
| Рабочая температура,°C | -40…+125 |
| Корпус | sot-23-5 |
| Вес, г | 0.08 |
