UCC3895DW, шим контроллер связь по току и напряжению 20-soic
Описание
Описание UCC3895DW
UCC3895DW является ШИМ контроллером BiCMOS с усовершенствованным смещением фазы. Он реализует управление полномостовым силовым каскадом путем смещения фазы переключения одного полумоста по отношению к другому. Устройство позволяет использовать ШИМ с постоянной частотой вместе с резонансным переключением нулевого напряжения. Это обеспечивает высокую эффективность при высокой частоте. Эту часть используют в качестве контроллера с режимом тока или напряжения. Он улучшает семейство контроллеров усовершенствованной логикой управления, адаптивной задержкой и возможностью отключения. Поскольку устройство построено с использованием BCDMOS-процесса, оно работает с значительно меньшим потребляемым током, чем его биполярные аналоги. UCC3895 работает с максимальной тактовой частотой 1МГц.
• Программируемая задержка по включению
• Адаптивная установка задержки
• Двунаправленная синхронизация генератора
• Режим напряжения, режим пикового тока или среднего тока
• Программируемый мягкий запуск, мягкая остановка и отключения схемы через один вывод
• Управление коэффициентом заполнения от 0 до 100%
• Усилитель сигнала ошибки 7МГц
• Рабочая частота 1МГц
• Типичное значение рабочего тока 5мА при 500кГц
• Очень низкий ток 150мкА при блокировке по недостаточному напряжению
• «Зеленый» продукт, без наличия Sb/Br
| Тип преобразователя | full-bridge |
| Наличие изоляции выхода | есть |
| Наличие внутреннего коммутатора | нет |
| Максимальная частота преобразователя, кГц | 1000 |
| Максимальная скважность преобразователя, % | 100 |
| Особенности управления | frequency control, soft start, sync |
| Рабочая температура,°С | -55…+150 |

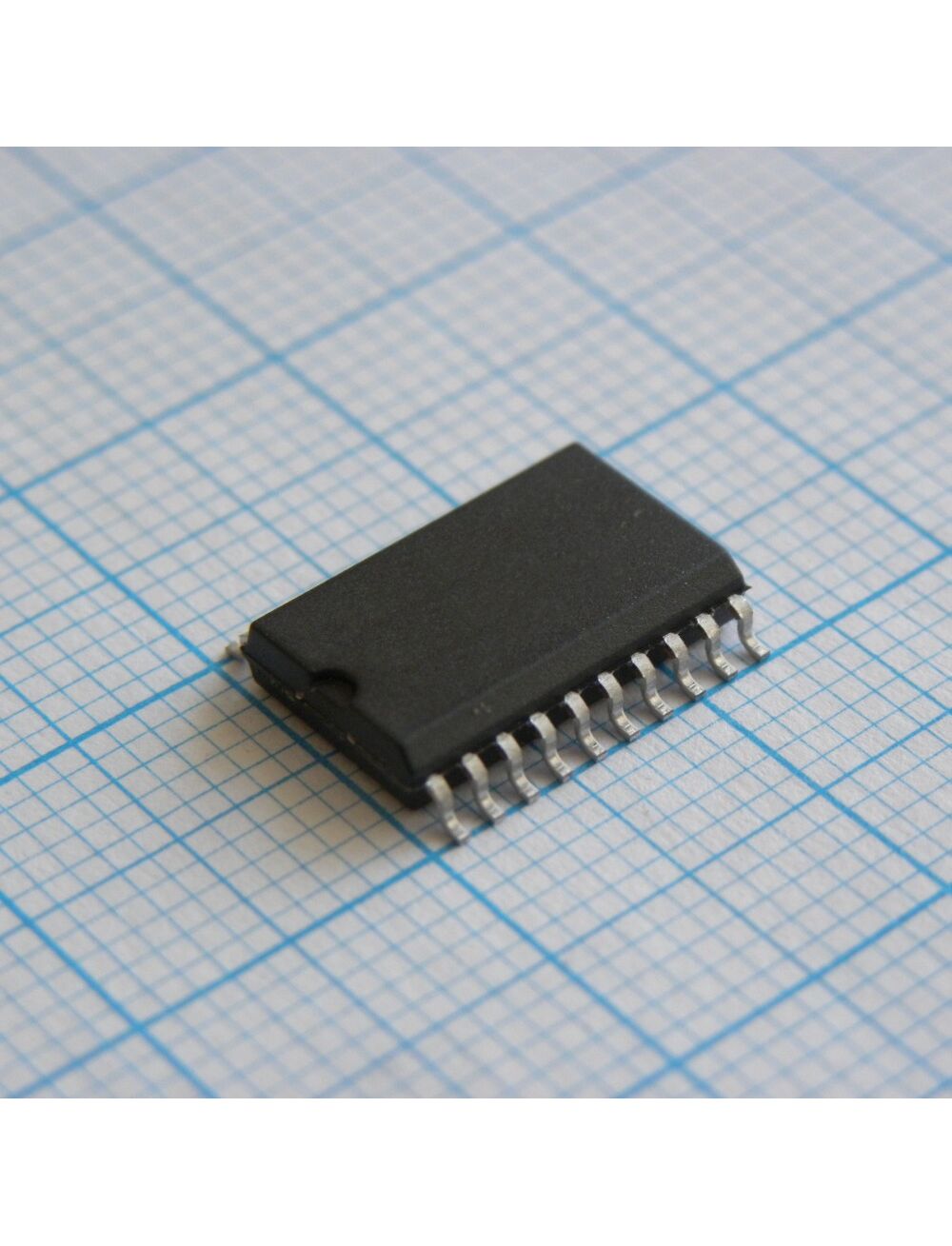

| Корпус | soic-20(0.295 inch) |
| Вес, г | 0.9 |
