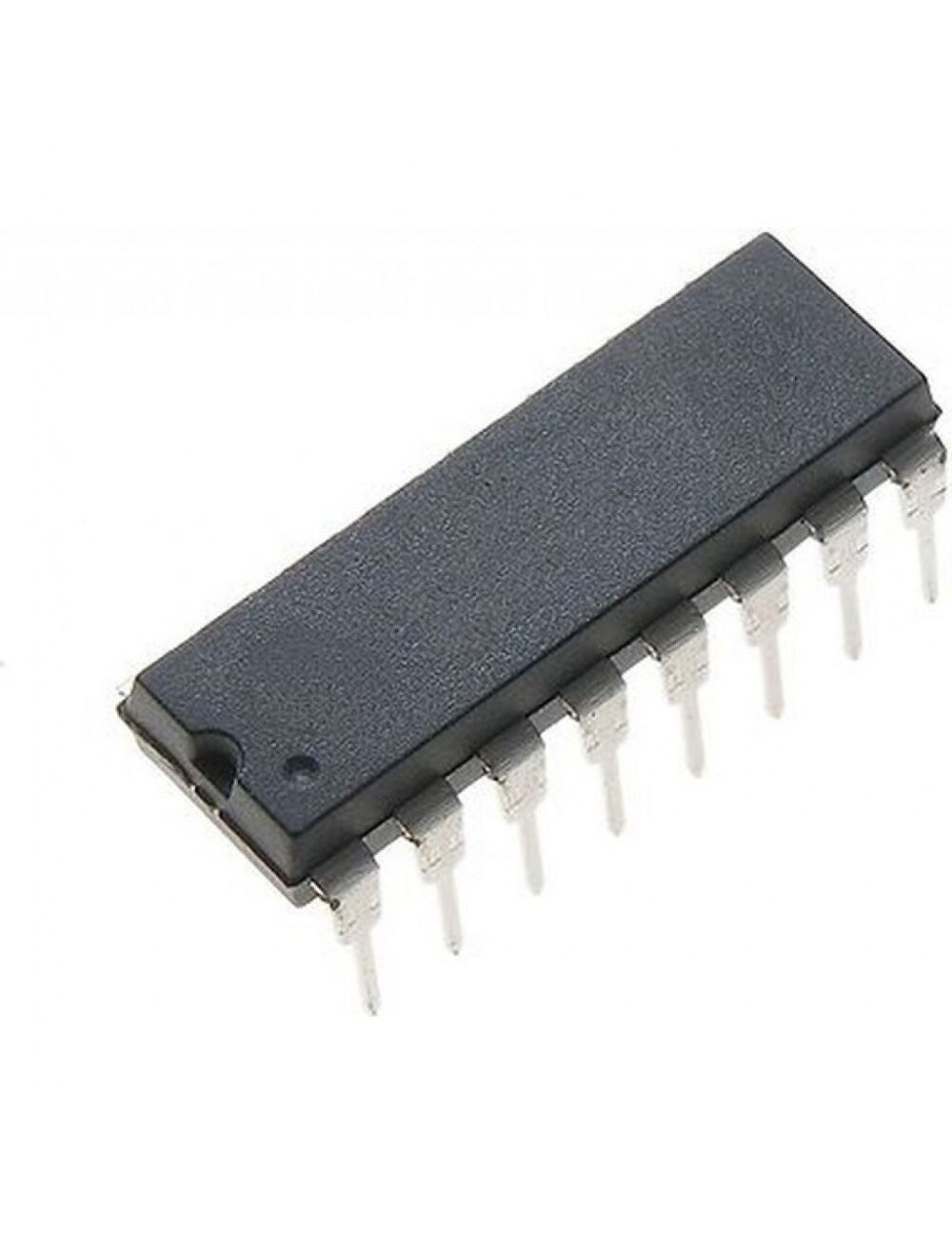

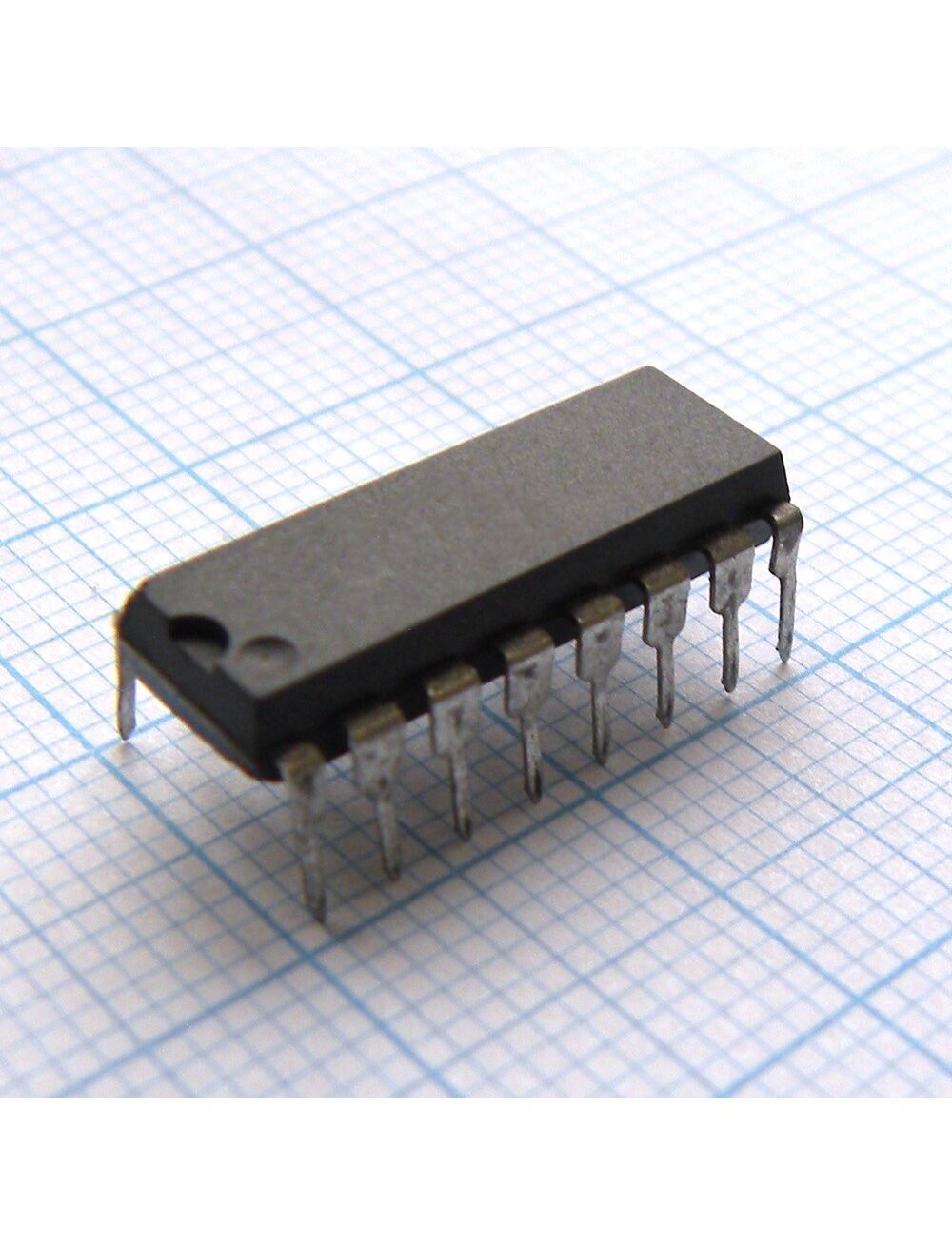

UC3846N, шим контроллер 500ма 500кгц 16-pin pdip туба
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание UC3846N
Flyback Controller, Current Control, UC18/UC28/UC38 Series, Texas Instruments
The isolated-flyback power supply controller provides Constant-Voltage (CV) and Constant-Current (CC) output regulation to improve transient response to large load steps. Primary-Side Regulation (PSR) eliminates the need for an Optocoupler.
| Максимальная рабочая температура | +70 °C |
| Топология | Наддув, компенсатор, обратный ход, передний ход, полный мост, полумост, двухтактный |
| Длина | 19.3мм |
| Время нарастания | 50нс |
| Контакт вкл./выкл. | No |
| Производитель | Texas Instruments |
| Тип корпуса | PDIP |
| Тип монтажа | Монтаж на плату в отверстия |
| Минимальная рабочая температура | 0°C |
| Ширина | 6.35мм |
| Время спада | 50нс |
| Высота | 4.57мм |
| Максимальная частота преобразования | 500 кГц |
| Число контактов | 16 |
| Размеры | 19.3 x 6.35 x 4.57мм |
| Коэффициент заполнения | 50% |
| Метод управления | Ток |
| Количество выходов ШИМ | 2 |
| Синхронный контакт | No |
| Выходной ток | 500 mA |
| Вес, г | 2.1 |
Особенности
Вес брутто
1.94 г
Код товара
54513
Корпус
DIP16
Краткое описание
Current Mode PWM Controller 500mA 500kHz 16-Pin PDIP Tube ШИМ контроллер 500мА 500кГц 16-Pin PDIP туба
Напряжение питания
7.7 В ~ 40 В
Нормоупаковка
25 шт
Рабочий цикл
50%
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/96/c0/a2/07/85b0a7019daff10f7eb51f4f.pdf
Частота преобразования
500 кГц
Число каналов
2
