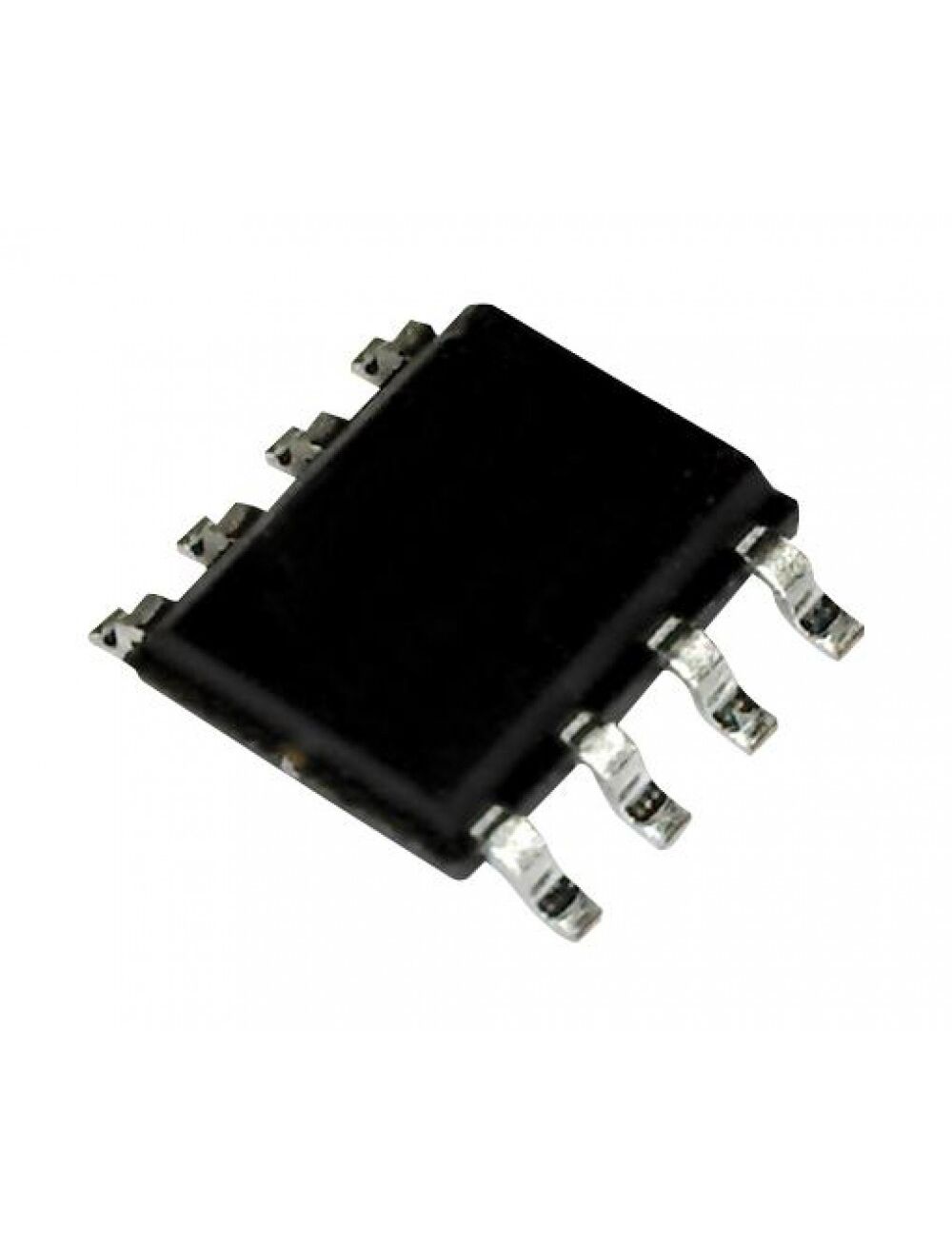

UC3845AD8TR, шим контроллер связь по току 8soic
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание UC3845AD8TR
The UC3845AD8TR is a current-mode Pulse Width Modulation (PWM) Controller providing the necessary features to control current-mode switched mode power supplies. Start-up current is guaranteed to be less than 0.5mA. Oscillator discharge is trimmed to 8.3mA. During under voltage lockout, the output stage can sink at least 10mA at less than 1.2V for VCC over 5V.
• Optimized for off-line and DC to DC converters
• Trimmed oscillator discharge current
• Automatic feed forward compensation
• Pulse-by-pulse current limiting
• Enhanced load response characteristics
• Under-voltage lockout with hysteresis
• Double pulse suppression
• High current totem pole output Internally trimmed bandgap reference
• Low RO Error amplifier
• Green product and no Sb/Br
| Вид монтажа | SMD/SMT |
| Время нарастания | 50 ns |
| Время спада | 50 ns |
| Выходное напряжение | 4.90 V to 5.10 V |
| Выходной ток | 1 A |
| Диапазон рабочих температур | 0 C to + 70 C |
| Категория продукта | Коммутационные контроллеры |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 70 C |
| Минимальная рабочая температура | 0 C |
| Подкатегория | PMIC - Power Management ICs |
| Рабочее напряжение питания | 30 V |
| Рабочий цикл (макс.) | 50 % |
| Размер фабричной упаковки | 2500 |
| Серия | UC3845A |
| Тип | Current Mode PWM Controllers |
| Тип продукта | Switching Controllers |
| Топология | Boost, Buck, Flyback, Forward |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SOIC-8 |
| Частота переключений | 450 kHz |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.18 г
Код товара
367161
Корпус
SO-8
Краткое описание
REG CTRLR PWM CM 8SOIC ШИМ контроллер связь по току 8SOIC
Нормоупаковка
2500 шт
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/be/0b/5f/95/df735697905e4b980d5e5cb0.pdf
