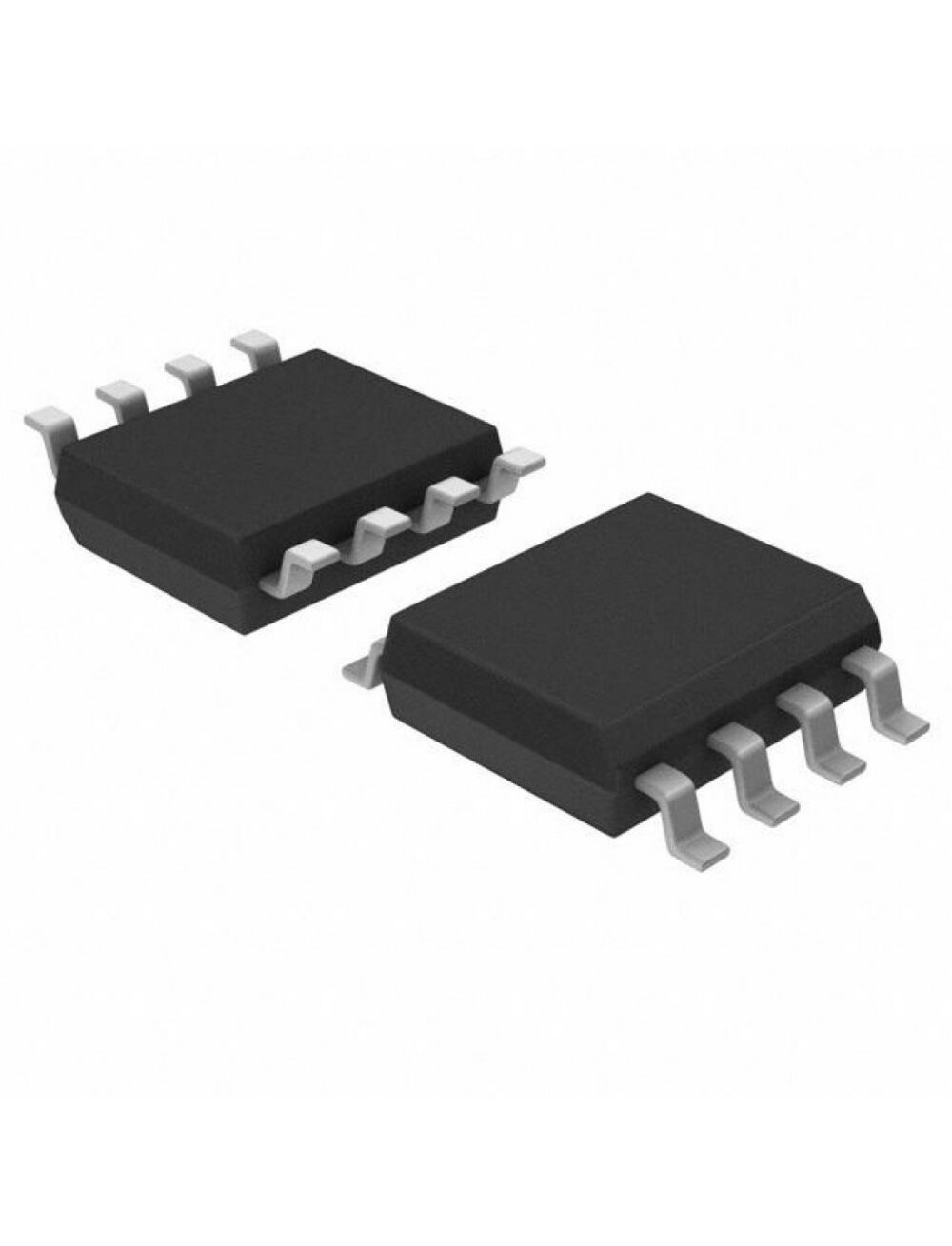

UC3843AD8, коммутационный контроллер
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание UC3843AD8
Flyback Controller, Current Control, UC18/UC28/UC38 Series, Texas Instruments
The isolated-flyback power supply controller provides Constant-Voltage (CV) and Constant-Current (CC) output regulation to improve transient response to large load steps. Primary-Side Regulation (PSR) eliminates the need for an Optocoupler.
| Максимальная рабочая температура | +70 °C |
| Топология | Наддув, компенсатор, обратный ход, передний ход |
| Длина | 4.9мм |
| Время нарастания | 50нс |
| Производитель | Texas Instruments |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Минимальная рабочая температура | 0°C |
| Ширина | 3.91мм |
| Время спада | 50нс |
| Высота | 1.58мм |
| Максимальная частота преобразования | 500 кГц |
| Число контактов | 8 |
| Размеры | 4.9 x 3.91 x 1.58мм |
| Коэффициент заполнения | 100% |
| Метод управления | Ток |
| Количество выходов ШИМ | 1 |
| Выходной ток | 1 A |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.2 г
Код товара
57753
Корпус
SO-8
Краткое описание
AC to DC Switching Converter Off-Line Switcher/SMPS Controller 500kHz Tube 8-Pin SOIC Коммутационный контроллер
Напряжение питания
7.6 В ~ 30 В
Нормоупаковка
75 шт
Рабочий цикл
100%
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/d5/05/e3/8e/2754599e36bb9ffa0f79f3dc.pdf
Частота преобразования
500 кГц
Число каналов
1
