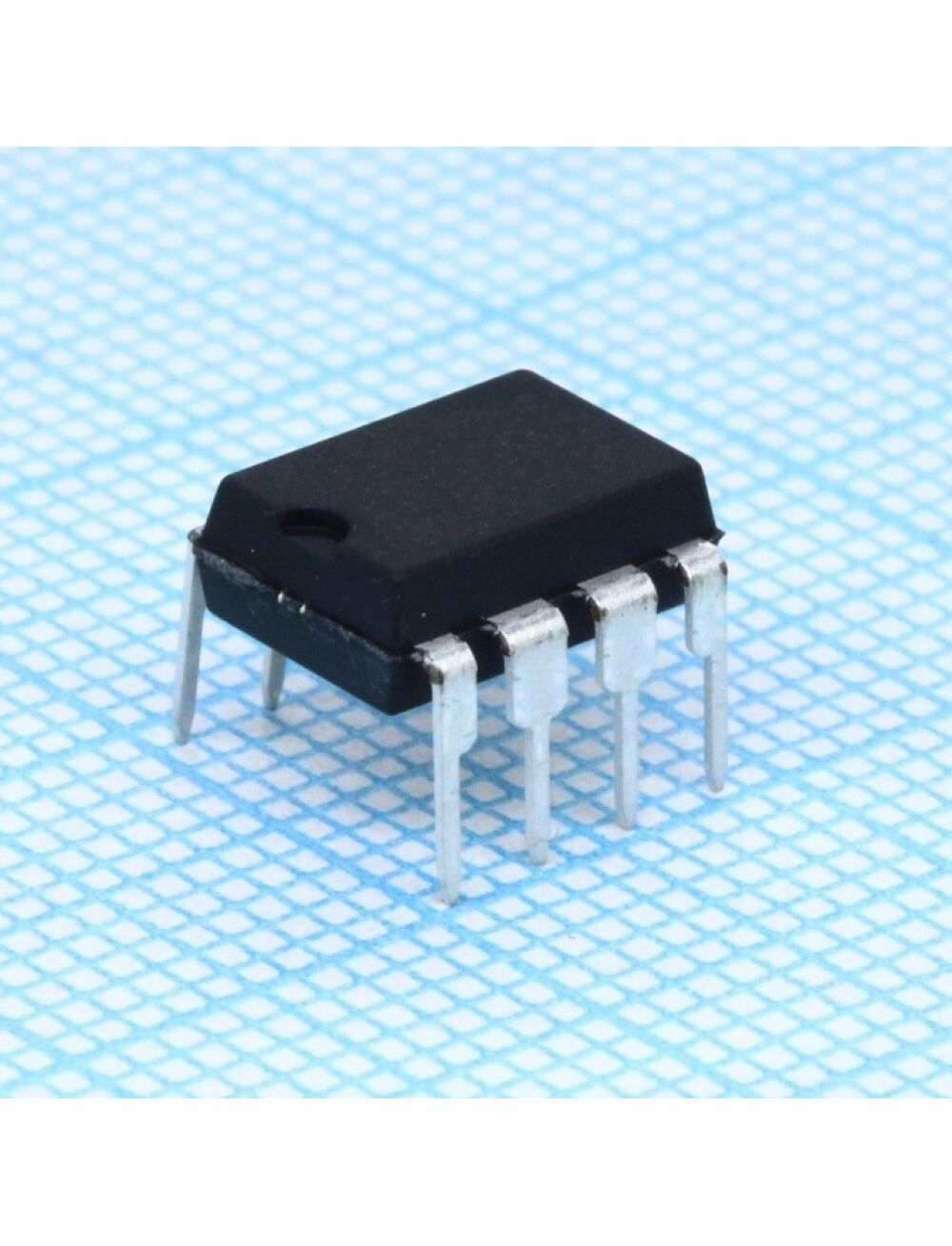

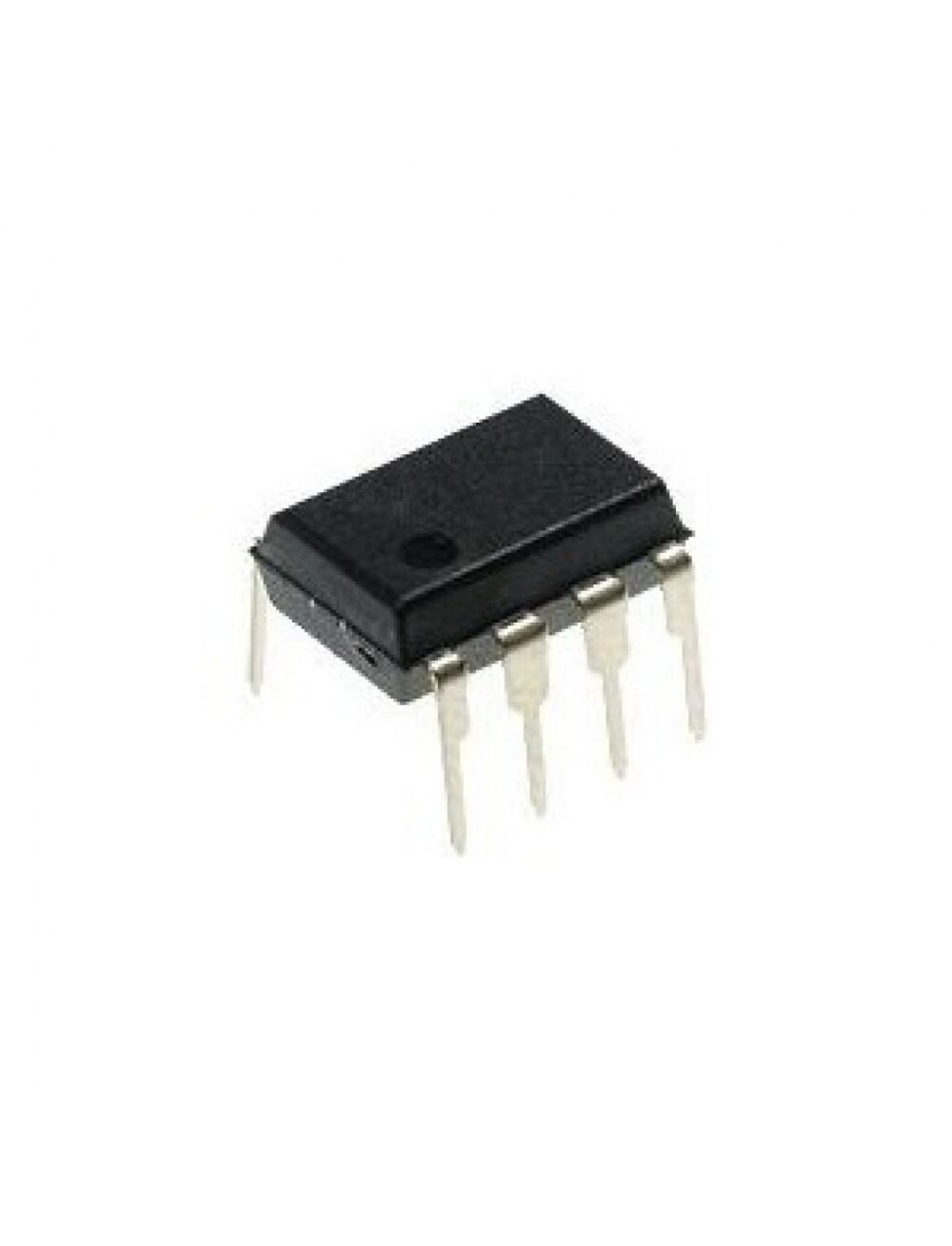

UC2843N, шим контроллер связь по току 8-dip
Описание
Описание UC2843N
The UC2843N is a current-mode Pulse Width Modulation (PWM) Controller provides the necessary features to implement off-line or DC to DC fixed frequency current-mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched operation, a PWM comparator which also provides current limit control and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N-channel MOSFETs, is low in the off state.
• Low start-up current
• Automatic feed forward compensation
• Pulse-by-pulse current limiting
• Enhanced load response characteristics
• Under-voltage lockout with hysteresis
• Double pulse suppression
• High current totem pole output
• Internally trimmed bandgap reference
• Low RO Error amplifier
• Green product and no Sb/Br
| Вид монтажа | Through Hole |
| Время нарастания | 50 ns |
| Время спада | 50 ns |
| Входное напряжение | 12 V to 28 V |
| Выходное напряжение | 4.95 V to 5.05 V |
| Выходной ток | 200 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Коммутационные контроллеры |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Подкатегория | PMIC - Power Management ICs |
| Рабочее напряжение питания | 12 V to 28 V |
| Рабочий ток источника питания | 25 mA |
| Рабочий цикл (макс.) | 100 % |
| Размер фабричной упаковки | 50 |
| Серия | UC2843 |
| Тип | Current Mode PWM Controllers |
| Тип продукта | Switching Controllers |
| Топология | Boost, Flyback, Forward |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | PDIP-8 |
| Частота переключений | 500 kHz |
| Вес, г | 1 |
