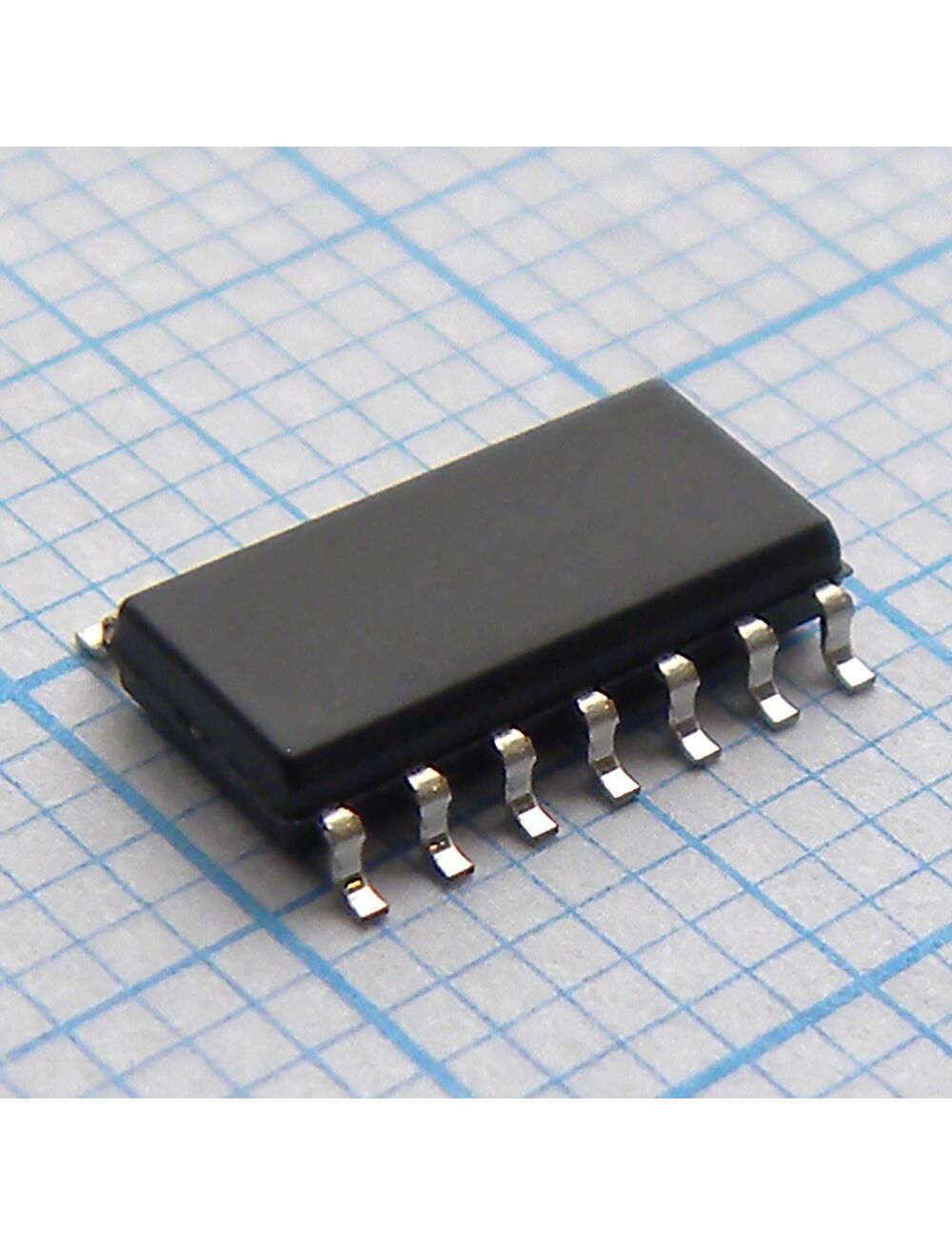

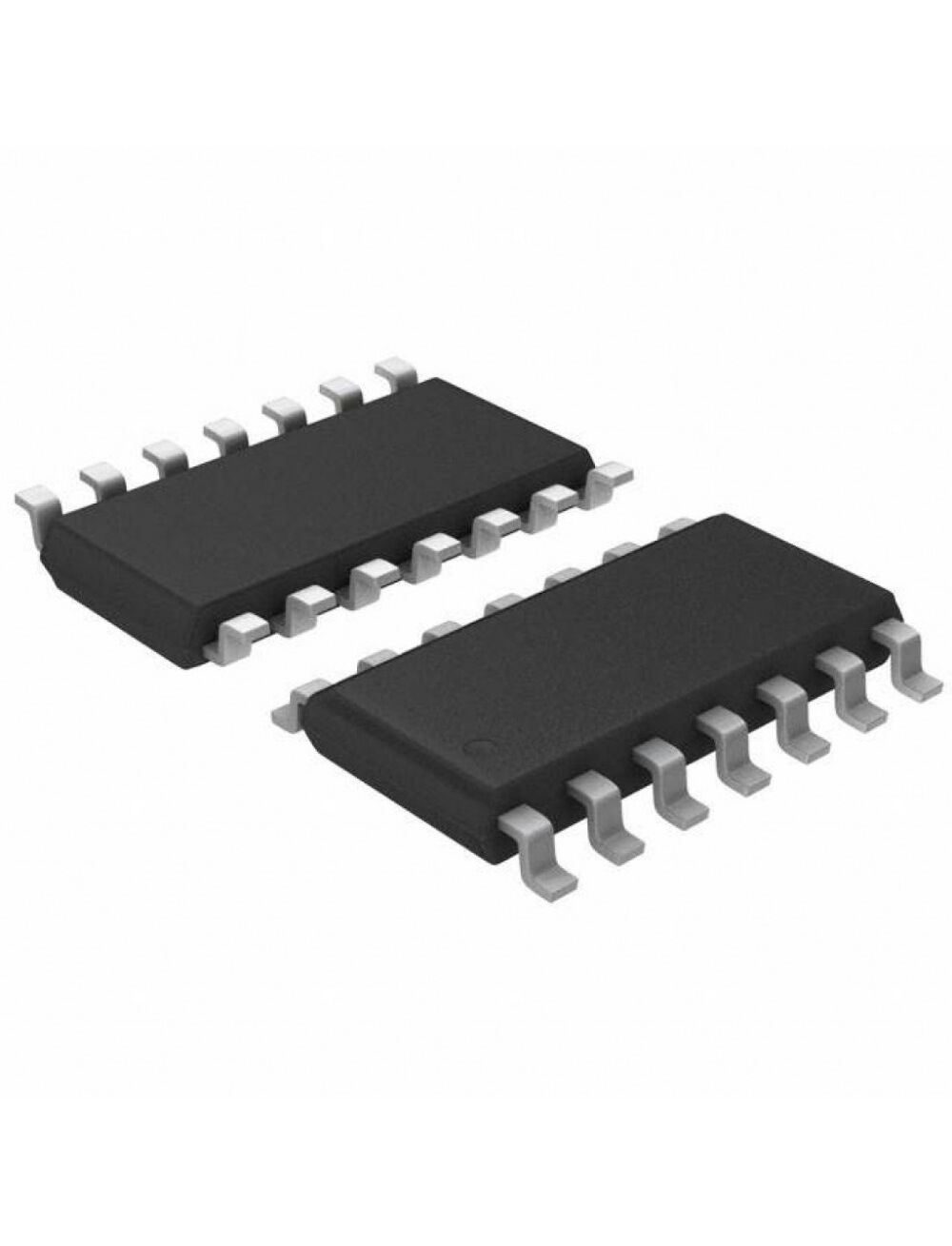

UC2843BDG, коммутационный контроллер, 1 а, 500 кгц
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание UC2843BDG
Коммутационные контроллеры 52kHz 1A Current PWM w/96% Duty Cycle Max
| Maximum Operating Temperature | +85 °C |
| Topology | Boost, Flyback |
| Length | 8.75mm |
| Rise Time | 150ns |
| Brand | ON Semiconductor |
| Package Type | SOIC |
| Mounting Type | Surface Mount |
| Minimum Operating Temperature | -25 °C |
| Width | 4mm |
| Fall Time | 150ns |
| Height | 1.5mm |
| Maximum Switching Frequency | 500 kHz |
| Pin Count | 14 |
| Dimensions | 8.75 x 4 x 1.5mm |
| Maximum Duty Cycle | 96% |
| Control Method | Current |
| Output Voltage | 5.05 V |
| Number of PWM Outputs | 1 |
| Output Current | 1 A |
| Typical Operating Supply Voltage | 36 V |
| Вес, г | 0.454 |
Особенности
Вес брутто
0.3 г
Код товара
78039
Корпус
SOIC14
Краткое описание
Switching controller 1A 500kHz Коммутационный контроллер, 1 А, 500 кГц
Напряжение питания
10 В ~ 30 В
Нормоупаковка
55 шт
Рабочий цикл
96%
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/81/bc/b2/59/1062712090cc06fe185811b6.pdf
Частота преобразования
275 кГц
Число каналов
1
