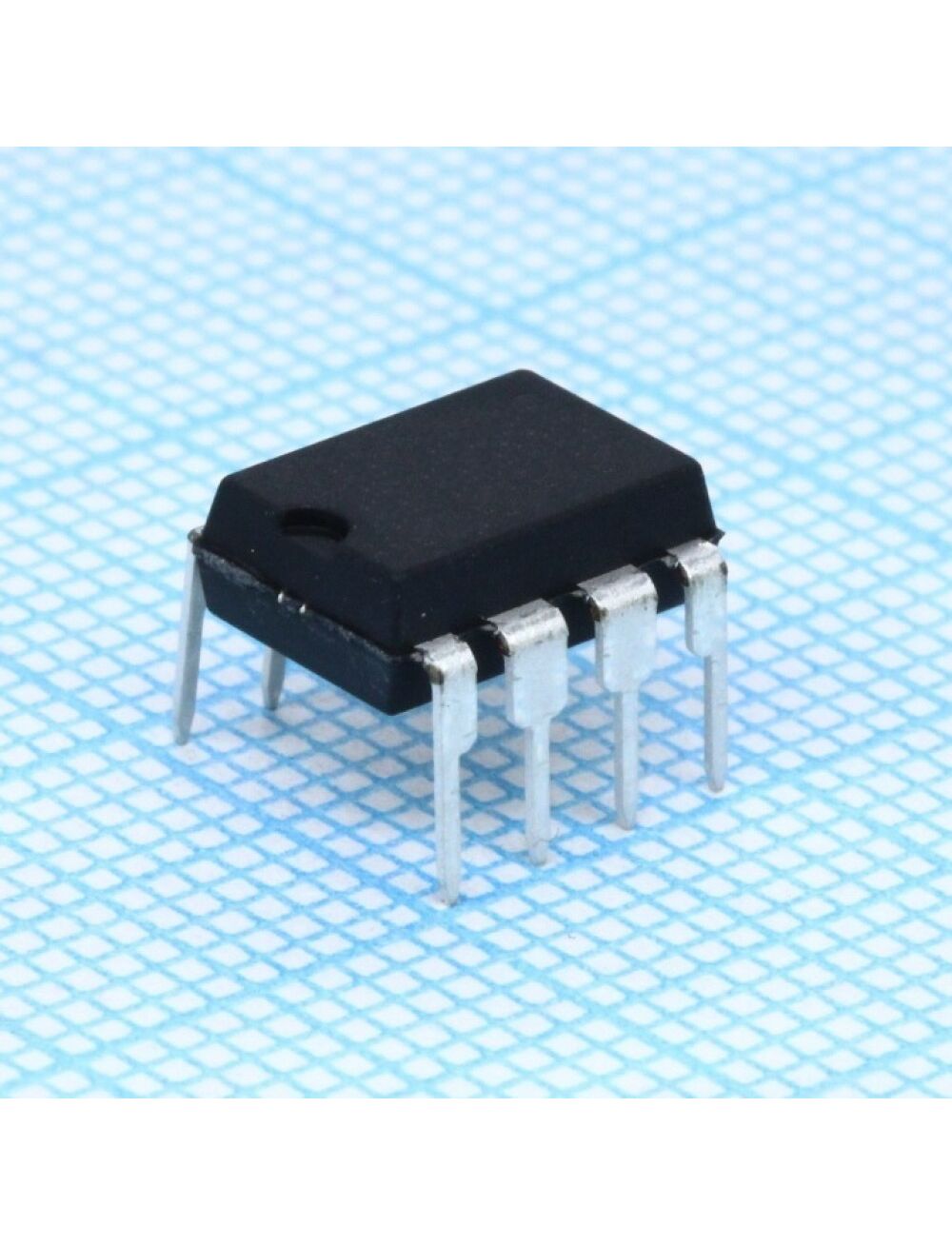

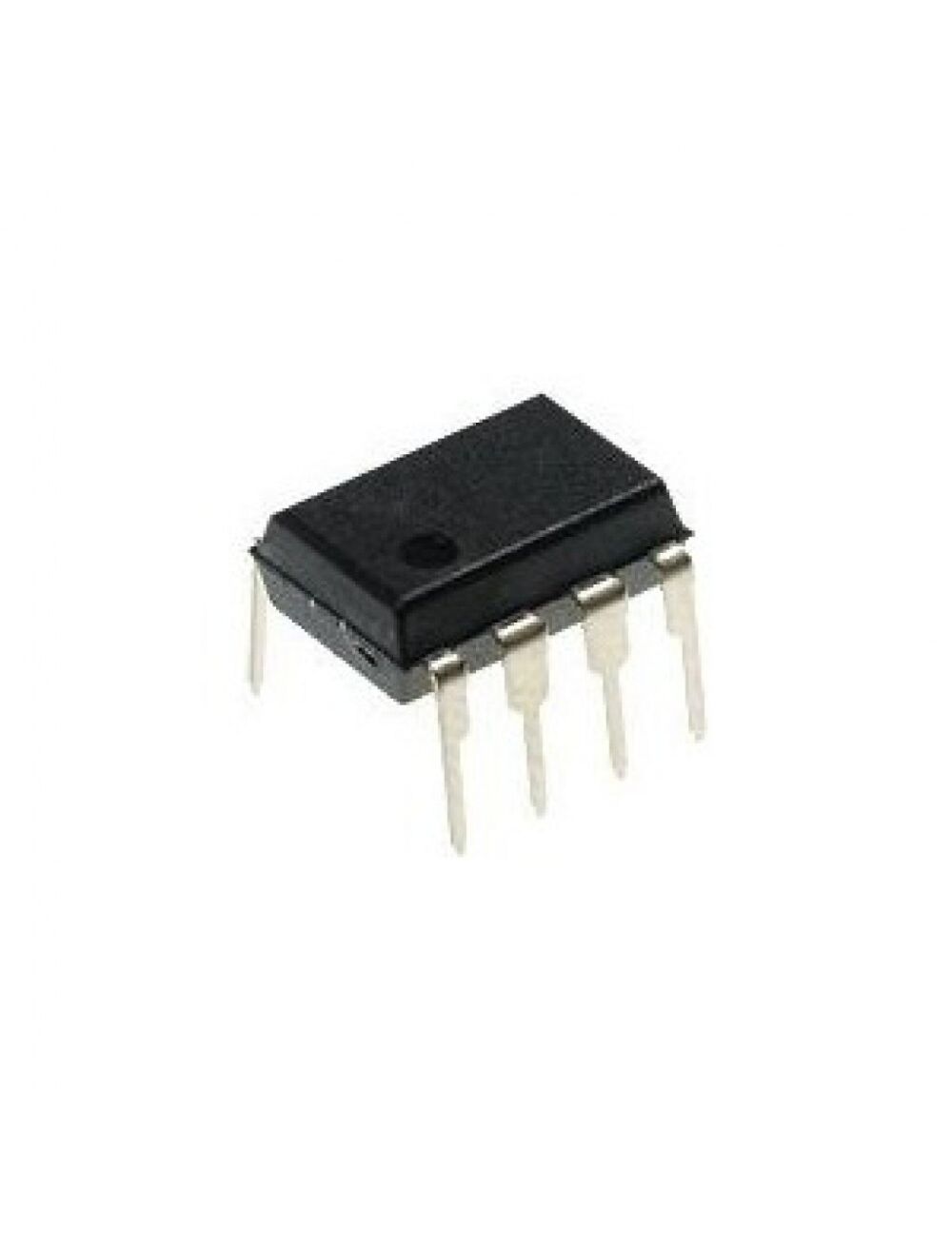

TL3842P, шим контроллер повышающий обратноходовой 8-dip
Описание
Описание TL3842P
TL3842P является ШИМ контроллером токового режима, который обеспечивает необходимые функции для реализации оффлайн или DC-DC схем управления с фиксированной частотой с минимальным количеством внешних компонентов. Внутренние схемы: блокировка по недостаточному напряжению (UVLO) с пусковым током менее 1мА и прецизионный источник опорного напряжения для точности на входе усилителя сигнала ошибки. Другие внутренние схемы включают в себя логику для обеспечения фиксированной работы, ШИМ компаратор (который также обеспечивает управление ограничением тока) и выходной каскад, который предназначен высоких пиковых токов. Выходной каскад подходит для управления N-канальными МОП-транзисторами, который находится на низком уровне в выключенном состоянии.
• Оптимизирован для автономной работы и DC-DC преобразователей
• Низкий пусковой ток <1мА
• Компенсация автоматической подачи
• Поимпульсное ограничение тока
• Расширенные характеристики отклика нагрузки
• Блокировка питания при пониженном напряжении с гистерезисом
• Подавление двойного импульса
• Сильноточный столбик на выходе
• Источник опорного напряжения запрещенной зоны с внутренней подстройкой
| Тип преобразователя | boost, flyback, forward |
| Наличие внутреннего коммутатора | нет |
| Максимальная частота преобразователя, кГц | 500 |
| Максимальная скважность преобразователя, % | 97 |
| Особенности управления | frequency control |
| Рабочая температура,°С | 0…+70 |
| Корпус | dip-8(0.300 inch) |
| Вес, г | 1 |
