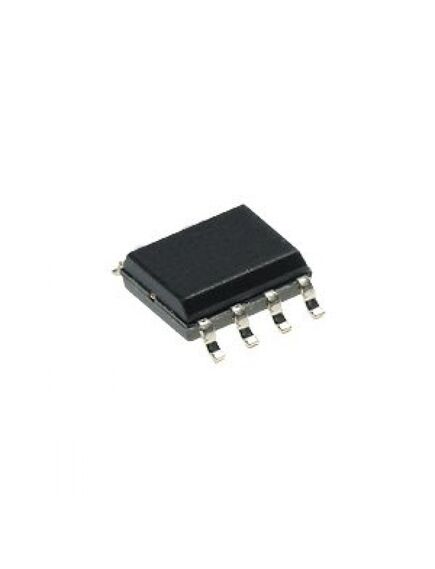

VIPER22ASTR-E, автономный ключ шим импульсного источника электропитания 8soic
Описание
Описание VIPER22ASTR-E
Viper во многом близки TOP’ам, микросхемам Power Integration для построения импульсных блоков питания от 5 до 100 В в диапазоне входных напряжений от 85 до 265 В АС. Как и TOP’ы, они управляются по току. Когда выходной транзистор находится с открытом состоянии, датчик измеряет ток первичной цепи обмотки трансформатора и преобразует его в пропорциональное напряжение. Поэтому регулирока выходного напряжения напрямую записит от тока закрытия транзистора. Однако микросхемы Viper имеют и выгодное преимущество от своих аналогов – это возможность работы на частотах до 300 кГц (Viper-xxII), что позволяет повысить эффективность преобразования до 90% и использовать малогабаритные трансформаторы.
Важным преимуществом контроллеров VIPer является чрезвычайно широкий диапазон рабочего цикла, от 0 до 90 %, в то время как TOP'ы требуют небольшую балластную нагрузку при работе в режиме холостого хода.
Немаловажным является и тот факт, что компания STMicroelectronics предоставляет разработчикам бесплатное ПО для расчета параметров источника питания - пакет VIPer Design Software. Данное ПО позволяет как рассчитать параметры блока питания, так и получить список рекомендуемых компонентов обвязки.
| Серия | viper |
| Тип преобразователя | flyback |
| Наличие изоляции выхода | есть |
| Наличие внутреннего коммутатора | есть |
| Максимальное напряжение силового ключа, В | 730 |
| Номинальная мощность, Вт | 7 |
| Максимальная частота преобразователя, кГц | 60 |
| Защита от сбоев | cur.lim., over temp./volt. |
| Рабочая температура,°С | -40…+150 |
| Корпус | soic-8(0.154 inch) |
| Вес, г | 0.15 |
