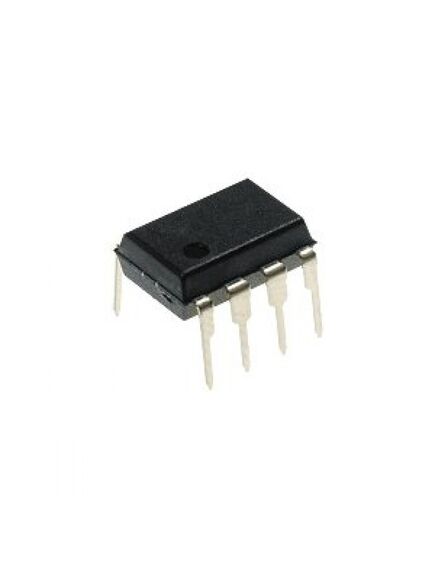

VIPER22ADIP-E, импульсный источник электропитания сх. упpавления, mosfet 730в/ток стока 0.7a, 60кгц, выходная мощность не более 20вт

Описание VIPER22ADIP-E

Комбинированные микросхемы источников питания серии Viper от компании STMicroelectronics хорошо зарекомендовали себя на рынке. С каждым годом их популярность растет, поскольку идет постоянное обновление и расширение линейки.

Интеграция в одном кристалле ШИМ-контроллера и высоковольтного МДП-транзистора, а также встроенных в микросхему схем защиты от перегрузки по току и перегрева позволяет значительно повысить надежность источников питания, построенных с использованием микросхем семейства VIPer. Уменьшение числа компонентов упрощает процесс конструирования, а также позволяют понизить общую стоимость разработки и производства источников питания. Каждая микросхема рассчитана на соответствующую топологию схемы преобразователя, а так же на определенную мощность конечного устройства.

Область применения микросхем семейства Viper - практически все возможные бытовые источники питания мощностью до 100 Вт: зарядные устройства, источники питания для светодиодных источников света, а также вторичные источники питания для всевозможной бытовой электроники.

Основные отличительные особенности данных микросхем: возможность построения схем, как на топологии с постоянной частотой коммутации, так и квазирезонансных схем; минимальное потребление энергии в дежурном режиме, минимально возможное количество элементов обвязки, наличие ШИМ-контроллера с флуктуацией частоты для снижения электромагнитного эмиссионного излучения, увеличенное максимальное допустимое напряжение транзистора, встроенный ограничитель тока с регулируемой контрольной точкой, безопасный режим автоматического перезапуска при обнаружении сбоев и гистерезисная схема отключения при перегреве.

Для ускорения проектирования импульсных ИП на основе ИС серии VIPer, компания STMicroelectronics предлагает несколько оценочных наборов, каждый из которых демонстрирует пример реализации некоего законченного устройства, также STMicroelectronics предоставляет для разработчиков пакеты автоматизированного расчёта параметров источника питания на основе VIPer (VIPerXXX Design Software). При использовании специального программного обеспечения VIPer Software разработка еще более упрощается.
