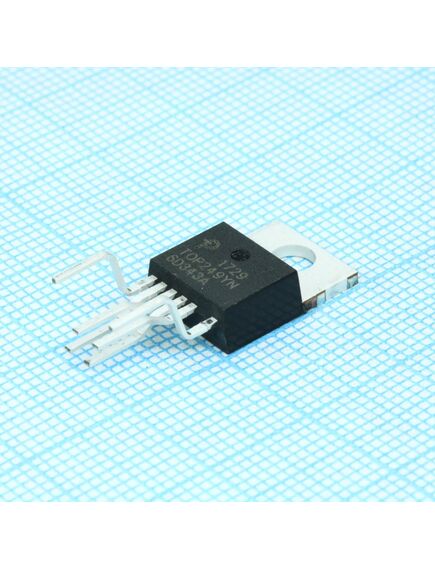

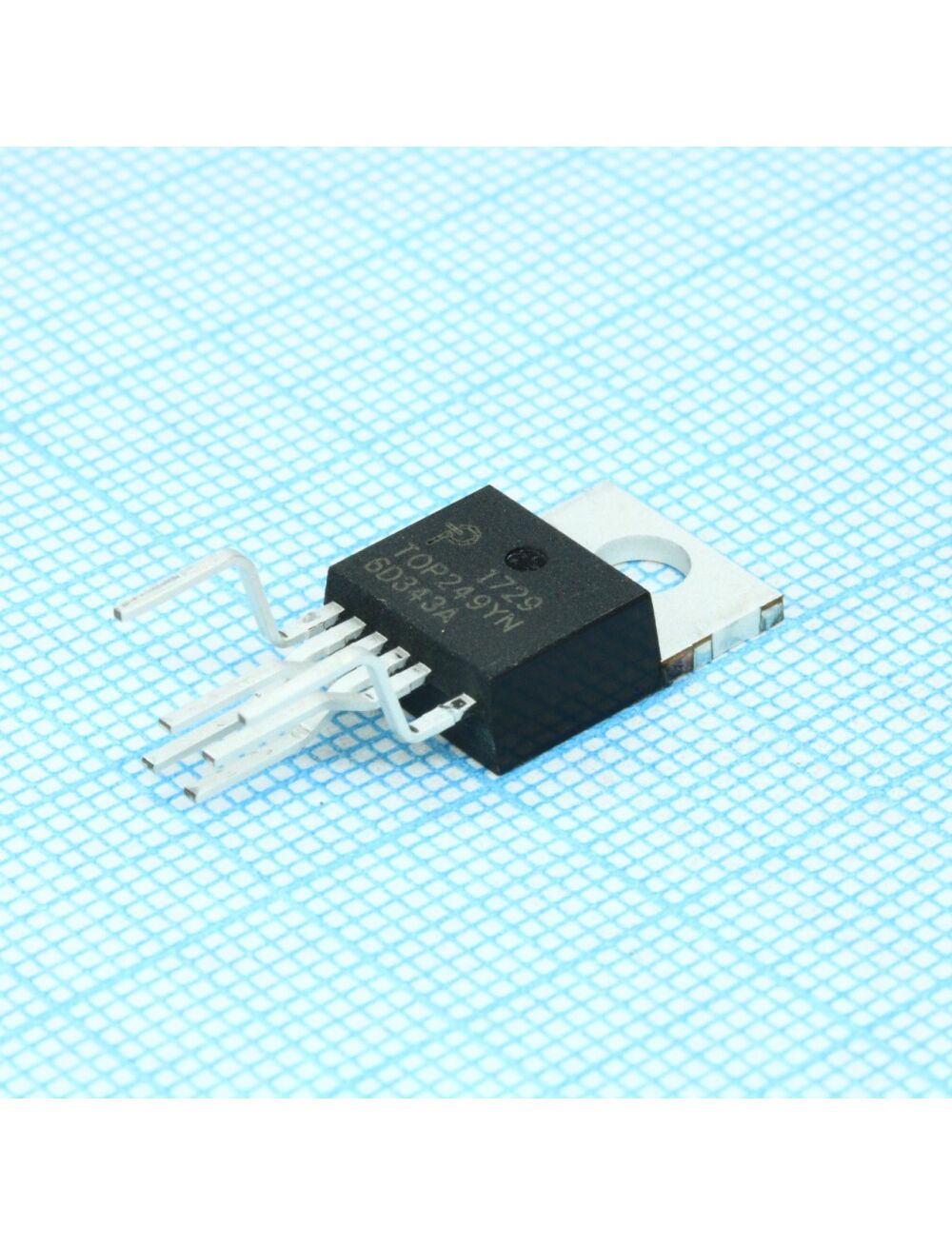

TOP249YN, шим-контроллер off-line pwm switch, 80 - 120 w
Описание
Описание TOP249YN
IC, OFF LINE SWITCHER, TUBE50 Power Supply Type Off-Line Switcher Voltage, Input Max 265V ac Output Current Max 400µA Outputs, No. of 1 Frequency 132kHz Voltage, Supply Min 36V Termination Type Through Hole Case Style TO-220 No. of Pins 6 Operating Temperature Range -40°C to +150°C Temp, Op. Max 150°C Temp, Op. Min -40°C Base Number 249 Drain Current 600mA IC Generic Number 249 Logic Function Number 249 Packaging Type Tube Peak Drain Current 8.64A Power Supply IC Type Off-line Switcher Power, Output of @ 230VAC 250W Power, Output of @ 85-265VAC 180W Resistance, Rds On 1.3ohm Temperature, Current 25°C Temperature, Resistance 25°C Voltage, Drain Peak Max 700V Voltage, Drain Peak Min -0.3V Voltage, Output 700V
Корпус TO2207, Номинальная мощность 250 Вт, Максимальная скважность преобразователя 83 %, Максимальное напряжение силового ключа 700 В, Максимальная частота преобразователя 132 кГц
| Серия | topswitch-gx |
| Тип преобразователя | flyback |
| Наличие изоляции выхода | есть |
| Наличие внутреннего коммутатора | есть |
| Максимальное напряжение силового ключа, В | 700 |
| Номинальная мощность, Вт | 250 |
| Максимальная частота преобразователя, кГц | 66…132 |
| Максимальная скважность преобразователя, % | 66.5 |
| Защита от сбоев | cur.lim., over temp./volt. |
| Особенности управления | frequency control |
| Рабочая температура,°С | -40…+150 |
| Корпус | to-220-7, 6 pin |
| Вес, г | 4 |
