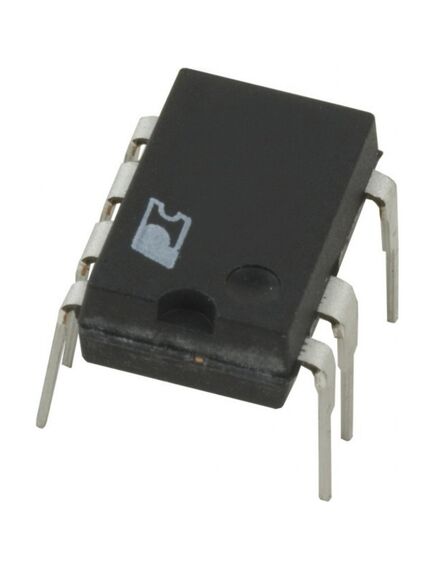

TNY277PN, импульсный источник электропитания сх. упpавления, mosfet 700в/ток стока 880ма, выходная мощность 13-23вт
Описание
Описание TNY277PN
TNY277PN является энергоэффективным оффлайн переключателем 13Вт с расширенными возможностями и увеличенным диапазоном мощности. TinySwitch-III включает в себя силовой МОП-транзистор 700В, кварцевый генератор, высоковольтный, импульсный источник тока, схемы ограничения тока и теплового отключения. Это семейство использует схему управления ВКЛ/ВЫКЛ и обеспечивает гибкое решение с расширенными возможностями питания.
• Простое управление вкл/выкл - контурной компенсации не требуется
• Автоматическое смещение - без обмотки смещения или компонентов смещения
• Распиновка упрощает отвод тепла на печатную плату
• Выводы SOURCE являются электрически тихими для низких ЭМП
• Отключение по перенапряжению выхода с опциональным стабилитроном
• Установка порогового значения обнаружения недостаточного напряжения осуществляется одним (опциональным) резистором
• Высокая пропускная способность обеспечивает быструю работу без превышения параметров и превосходный отклик на переходные процессы нагрузки
• Увеличенный путь утечки между выводом DRAIN и всеми остальными выводами увеличивает надежность работы в полевых условиях
| Серия | tinyswitch-ii |
| Тип преобразователя | flyback |
| Наличие изоляции выхода | есть |
| Наличие внутреннего коммутатора | есть |
| Максимальное напряжение силового ключа, В | 700 |
| Номинальная мощность, Вт | 23.5 |
| Максимальная частота преобразователя, кГц | 132 |
| Максимальная скважность преобразователя, % | 65 |
| Защита от сбоев | cur.lim., open loop, over temp./volt., sh.circ. |
| Особенности управления | enable input |
| Рабочая температура,°С | -40…+150 |
| Корпус | dip-8c, 7 leads |
| Вес, г | 1 |
