LNK626PG, импульсный источник электропитания сх.упpавления, mosfet700в/ток стока 450ма, 100кгц,выходная мощность не более 10вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание LNK626PG
LinkSwitch-CV series Offline AC-DC Converters
Power Integrations LinkSwitch-CV family of energy-efficient, off-line switching AC-DC converters with accurate primary-side constant-voltage (CV) control. The LinkSwitch-CV series can significantly simplify the design of low power CV converters and eliminate the need for both an opto-coupler and secondary CV control circuitry while still providing excellent output voltage regulation. These highly integrated devices incorporate a 725V power MOSFET with on/off control state machine, self-biasing, frequency jittering, cycle-by-cycle current limit, and hysteretic thermal shutdown circuitry.
| Серия | linkswitch-cv |
| Тип преобразователя | flyback |
| Наличие изоляции выхода | есть |
| Наличие внутреннего коммутатора | есть |
| Максимальное напряжение силового ключа, В | 725 |
| Номинальная мощность, Вт | 17 |
| Максимальная частота преобразователя, кГц | 100 |
| Максимальная скважность преобразователя, % | 54 |
| Защита от сбоев | cur.lim., open loop, over temp., sh.circ. |
| Рабочая температура,°С | -40…+150 |

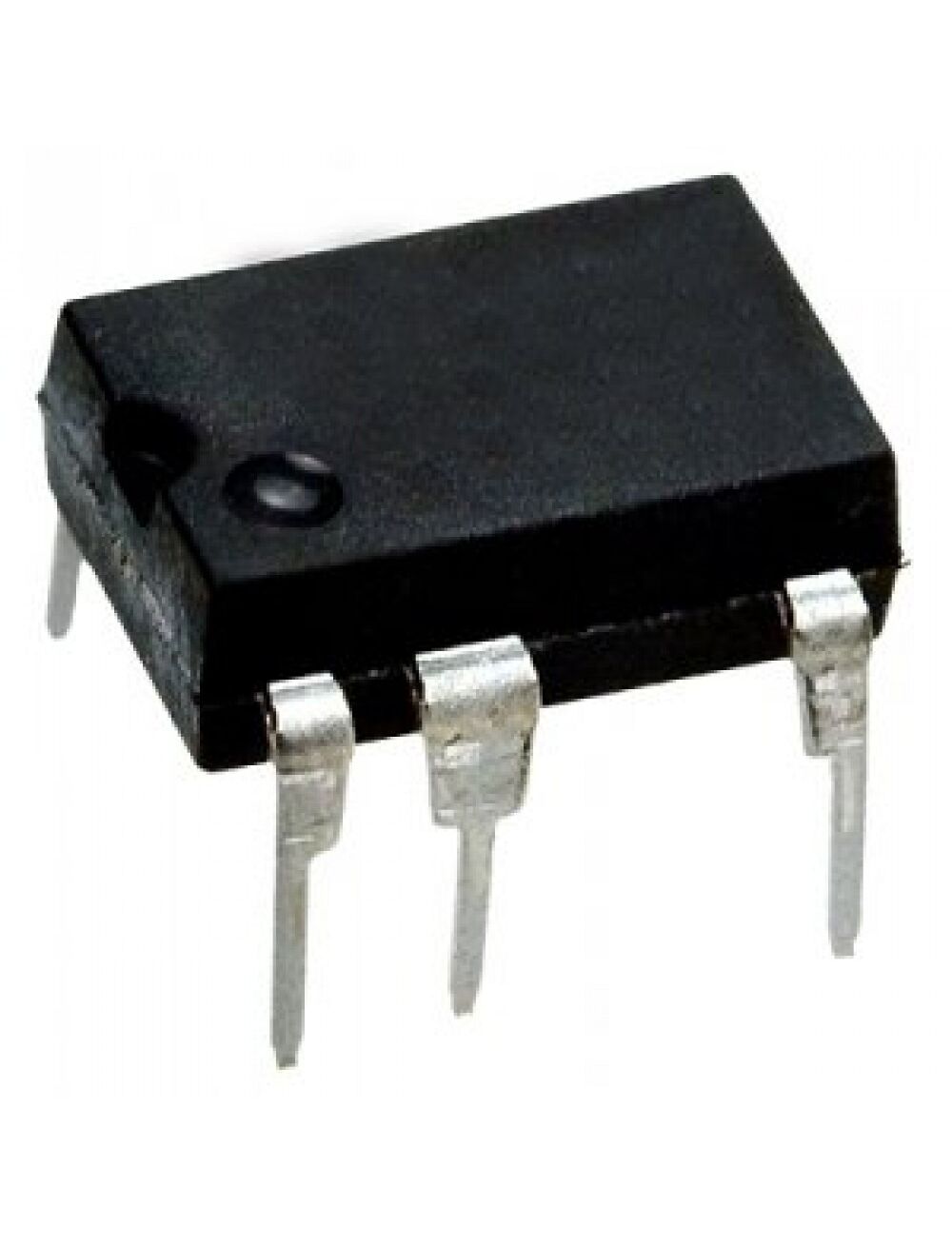

| Корпус | dip-8(0.300 inch), 7 pin |
| Вес, г | 1.3 |
Особенности
Вес брутто
1.02 г
Изоляция выхода
Isolated
Код товара
158286
Корпус
DIP-8C
Краткое описание
IC OFFLINE SWIT OTP OCP CV 8DIP Импульсный источник электропитания сх.упpавления, MOSFET700В/ток стока 450мА, 100КГц,выходная мощность не более 10Вт
Мощность
17W
Напряжение пробоя
700V
Нормоупаковка
50 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/c2/29/96/76/cf26b945e876f17538c57906.pdf
Частота преобразования
93kHz ~ 106kHz
