TPS54227DDA, преобразователь постоянного тока понижающий синхронный подстраиваемый 2а
Описание
Описание TPS54227DDA
The TPS54227DDA is an adaptive on-time D-CAP2™ mode synchronous Buck Converter for use with networking home terminals. The TPS54227 enables system designers to complete the bus regulator for a suite of various end equipment with low component count and low standby current solution. The main control loop for the TPS54227 uses the D-CAP2™ mode control which provides a fast transient response with no external compensation components. The TPS54227 also has a proprietary circuit that enables the device to adopt to both low equivalent series resistance (ESR) output capacitors, such as POSCAP or SP-CAP and ultra-low ESR ceramic capacitors. The device operates from 4.5 to 18V VIN input. The output voltage can be programmed between 0.76 and 7V. The device also features an adjustable soft-start time.
• D-CAP2™ mode enables fast transient response
• Low output ripple and allows ceramic output capacitor
• Highly-efficient integrated FETs optimized for lower duty cycle applications
• High initial bandgap reference accuracy
• Adjustable soft-start
• pre-biased soft-start
• Cycle-by-cycle overcurrent limit
• High efficiency, less than 10µA at shutdown
• Green product and no Sb/Br
| Вид монтажа | SMD/SMT |
| Входное напряжение | 4.5 V to 18 V |
| Входное напряжение (макс.) | 18 V |
| Входное напряжение МИН. | 4.5 V |
| Выходное напряжение | 0.76 V to 7 V |
| Выходной ток | 2 A |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Импульсные регуляторы напряжения |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | Voltage Regulators |
| Рабочий ток источника питания | 800 uA |
| Размер фабричной упаковки | 75 |
| Серия | TPS54227 |
| Средства разработки | TPS54227EVM-686 |
| Тип | Voltage Converter |
| Тип продукта | Switching Voltage Regulators |
| Топология | Buck |
| Торговая марка | Texas Instruments |
| Упаковка | Bulk |

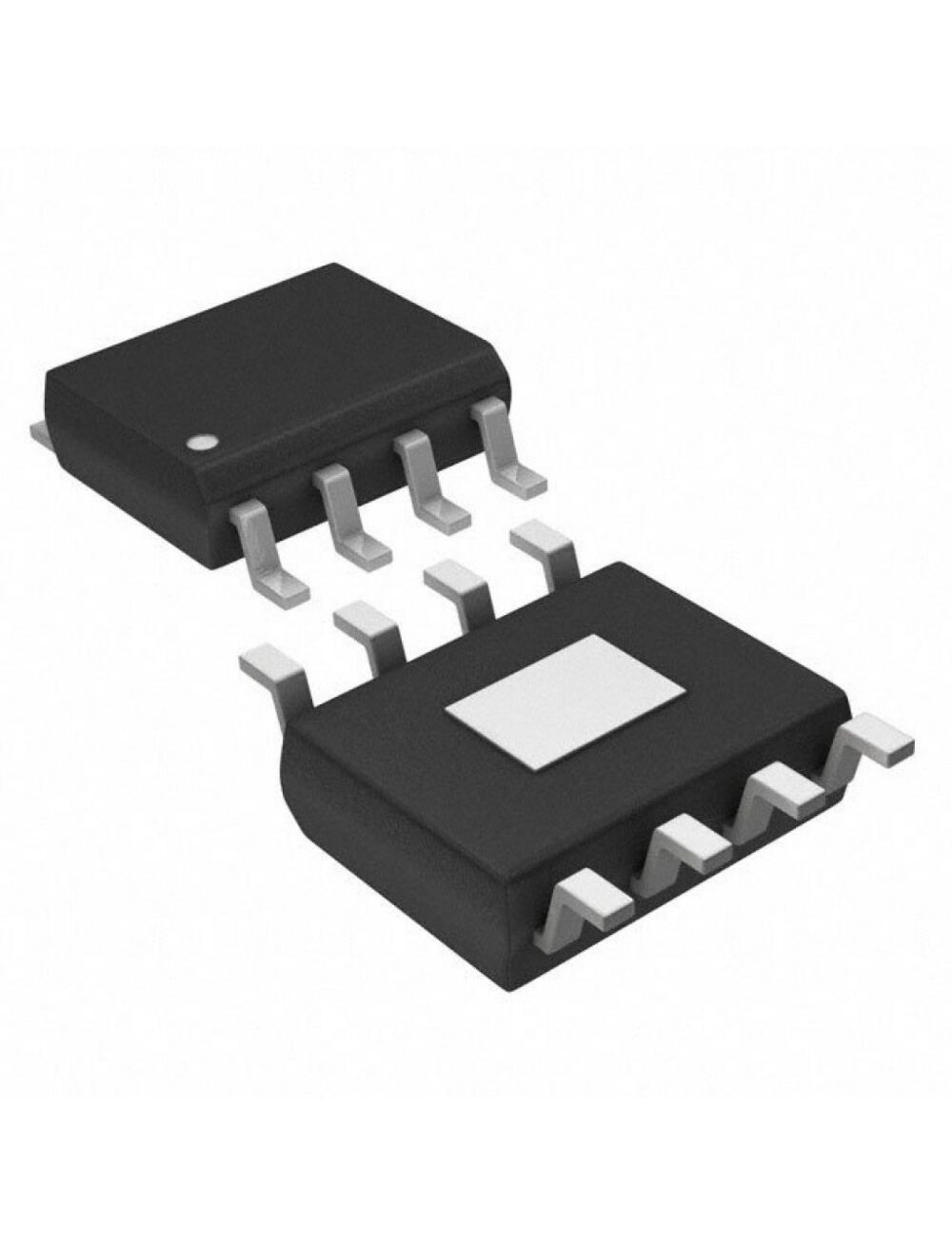

| Упаковка / блок | SO-PowerPad-8 |
| Частота переключений | 700 kHz |
| Вес, г | 0.3 |
