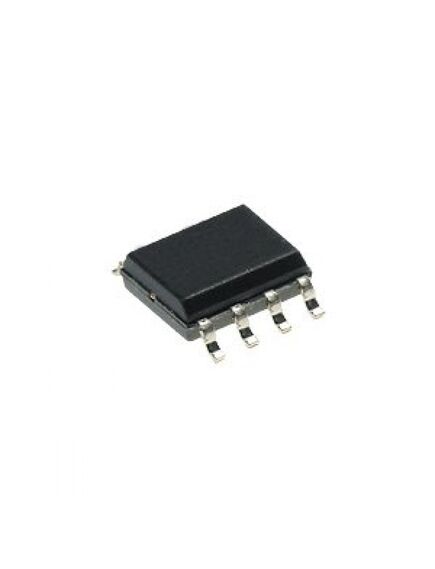

MC34063ADG, преобразователь постоянного тока понижающий-повышающий инвертирующий подстраиваемый
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC34063ADG
MC34063A Buck Boost Inverting Switching Regulators
The ON Semiconductor MC34063A series of buck boost inverting switching regulators designed for step-down, step-up and voltage-inverting applications.
These are monolithic ICs which contain a wide range of functionality required for DC-DC converters. This functionality includes:
- Internal temperature compensated reference
- Comparator
- Controlled duty cycle oscillator with an active current limit circuit
- Driver
- High current output switch
The MC34063A ICs are suitable for fan controllers and DC-DC power supplies. They offer a wide input voltage of -0.3 to +40 Vdc, which makes the MC34063A suitable for a wider range of applications.
| Тип преобразователя | step-down, step-up, inverting |
| Диапазон входных напряжений, В | 3…40 |
| Диапазон выходных напряжений, В | 1.25…38 |
| Максимальный выходной ток, А | 1.5 |
| Рабочая частота, кГц | 42 |
| Температурный диапазон, C | -40…85 |
| Тип корпуса | so8 |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.16 г
Входное напряжение
3 V ~ 40 V
Выходное напряжение
1.25 V ~ 40 V
Выходной ток
1.5A
Код товара
75808
Количество каналов
1
Корпус
SO-8
Краткое описание
REG BUCK BOOST INV ADJ 8SOIC Преобразователь постоянного тока понижающий-повышающий инвертирующий подстраиваемый
Нормоупаковка
98 шт
Остаток под заказ
0 шт
Тип выхода
Adjustable
Тип регулятора
Step-Down (Buck), Step-Up (Boost), Inver
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/1d/70/c2/80/f0efc8f46abe8892d82f3273.pdf
Частота преобразования
100kHz
