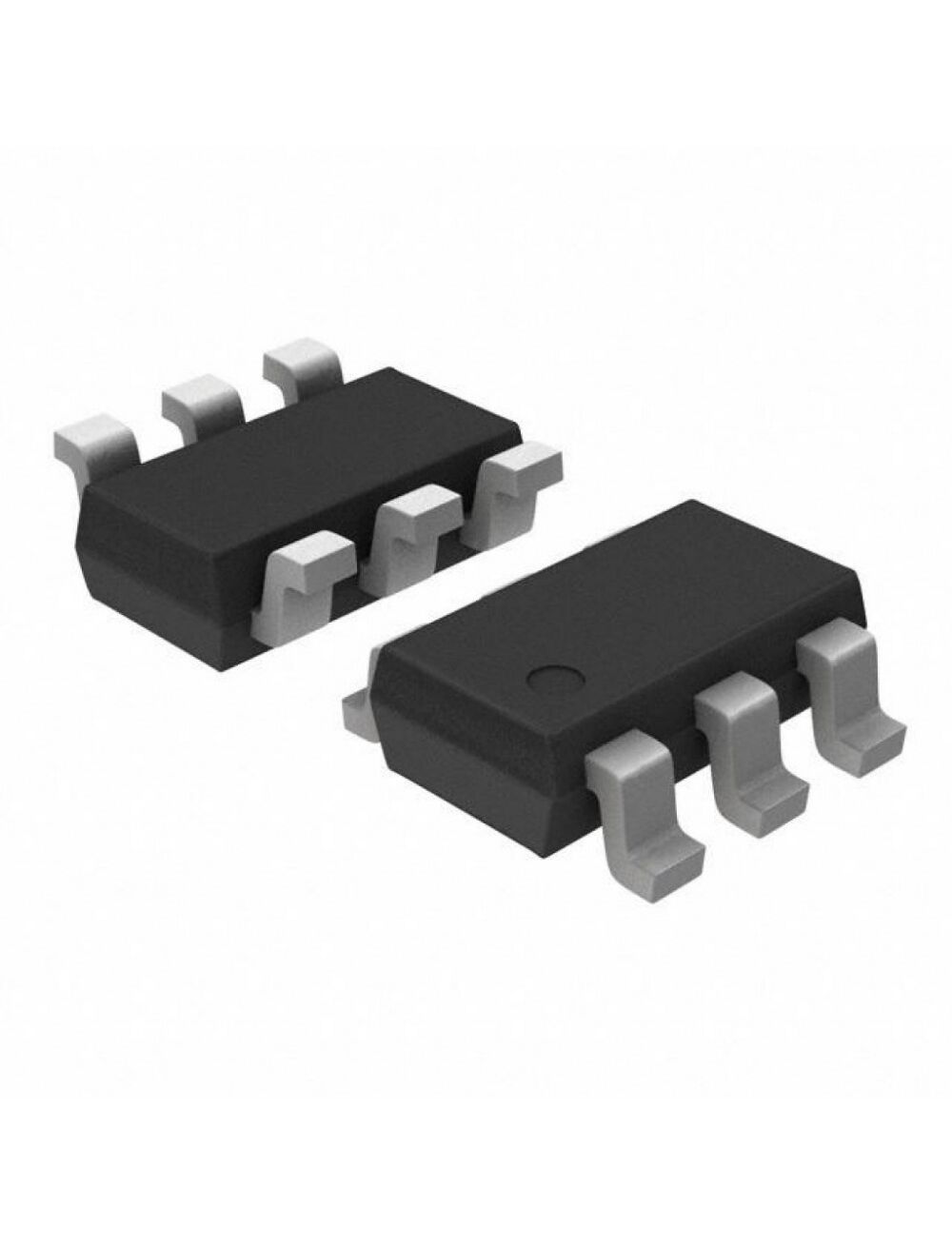

LMR14203XMKE/NOPB, преобразователь постоянного тока понижающий подстраиваемый вход 4.5-42в выход 0.77-34 в 300ма
Описание
Описание LMR14203XMKE/NOPB
Понижающий DC/DC регулятор напряжения с широтно-импульсной модуляцией семейства SIMPLE SWITCHER, подходящий для широкого спектра применений. Регулятор оснащен внутренним переключателем с низким значением Rdson (0.9 Ом типичное значение) для максимальной эффективности (85% типовое значение). Рабочая частота зафиксирована на 1.25 МГц, что позволяет использовать при подключении небольшие внешние компоненты, сохраняя при этом низкую пульсацию выходного напряжения. Плавный пуск (Soft-start) может быть реализован с помощью вывода отключения (Shutdown) с внешней RC-цепью, что позволяет пользователю настроить время плавного запуска для конкретного применения.
Регулятор оптимизирован для работы с нагрузкой до 300 мА и включает в себя дополнительные функции такие как: тепловое отключение, защита от защелкивания при низких напряжениях (UVLO) питания и управления затвором.
| Тип преобразователя | step-down |
| Режим преобразования | PWM |
| Диапазон входных напряжений, В | 4.5…42 |
| Диапазон выходных напряжений, В | +0.75…34 |
| Максимальный выходной ток, А | 0.3 |
| Рабочая частота, кГц | 1250 |
| Температурный диапазон, C | -40…+125 |
| Тип корпуса | tsot-23-6 |
| Вес, г | 0.1 |
