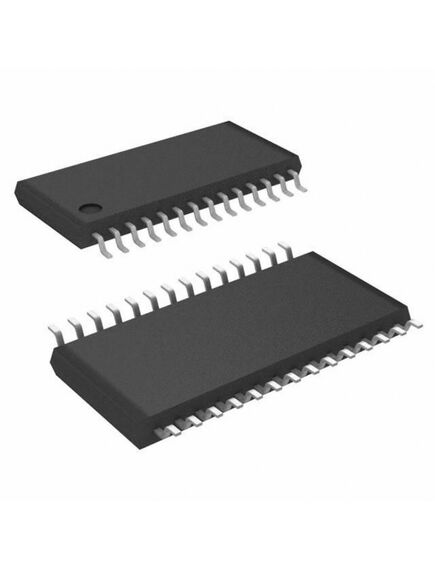

MSP430F2132IPW, микроконтроллер 16-bit, 8kb flash, 512b ram, 24 gpio, 10 бит ацп, usart/lin/irda/spi/i2c, компаратор, 2x16-бит таймера, термодатчик, brownout,isp,uп=1.8...3.6в,–40°c...+85°c
Описание
Описание MSP430F2132IPW
• 16-bit RISC architecture, 62.5ns instruction cycle time
• Internal frequencies up to 16MHz with four calibrated frequencies to ±1%
• Internal very-low-power low-frequency oscillator
• 32kHz Crystal
• High-frequency (HF) crystal up to 16MHz
• Resonator clock
• External digital clock source
• External resistor
• 16-bit Timer0_A3 with 3 Capture/Compare registers
• 16-bit Timer1_A2 with 2 Capture/Compare registers
• On-chip comparator for analog signal compare function or slope ADC
• 10-bit 200ksps ADC with internal reference, sample-and-hold, autoscan and data transfer controller
• Enhanced UART supporting auto-baudrate detection (LIN)
• IrDA Encoder and decoder
• Synchronous SPI
• Brownout detector
• Serial on-board programming
• No external programming voltage needed
• Programmable code protection by security fuse
• Bootstrap loader
| Серия | msp430f2xx |
| Ядро | msp430 |
| Ширина шины данных | 16-бит |
| Тактовая частота | 16 мгц |
| Количество входов/выходов | 24 |
| Объем памяти программ | 8 кбайт (8k x 8+256b) |
| Тип памяти программ | flash |
| Объем RAM | 512 x 8 |
| Наличие АЦП/ЦАП | ацп 8x10b |
| Встроенные интерфейсы | i2c, irda, lin, sci, spi, uart |
| Встроенная периферия | brown-outdetect/reset, por, pwm, wdt |
| Напряжение питания | 1.8…3.6 в |
| Рабочая температура | -40…+85c |
| Корпус | tssop-28 (0.173 inch) |
| Вес, г | 0.6 |
