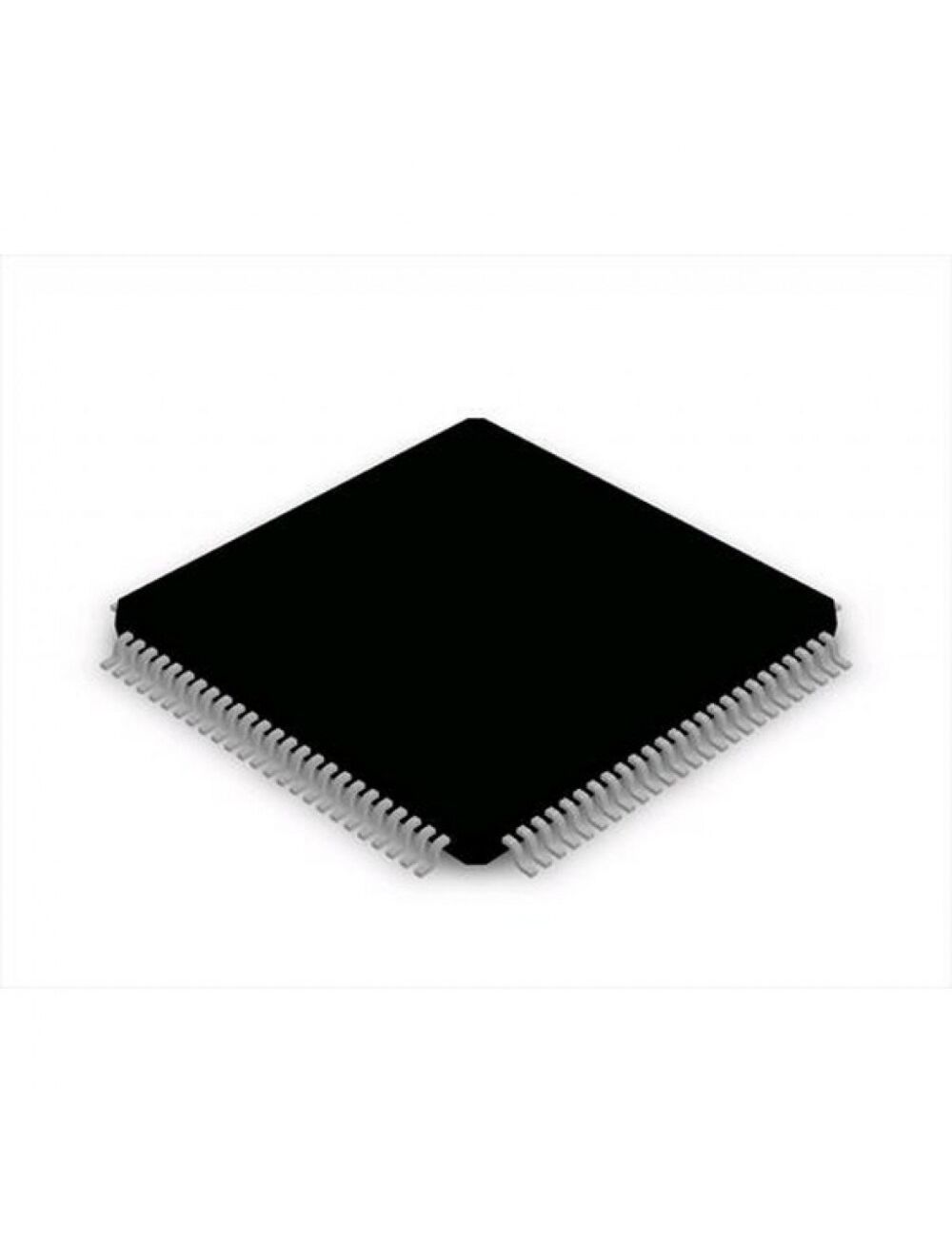

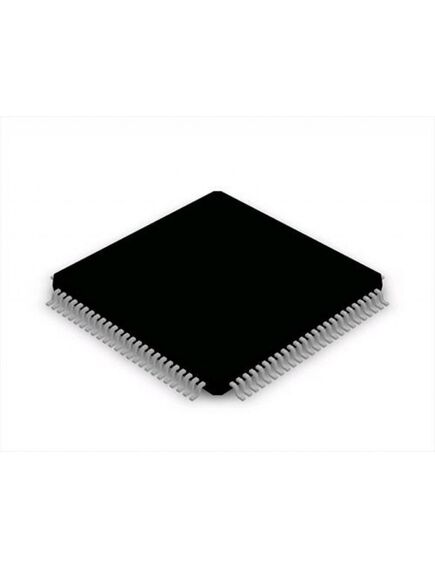

STM32F103VBT6, 32-bit stm32f1 arm cortex m3 risc 128kb flash 2.5v/3.3v
Описание
Описание STM32F103VBT6
Микроконтроллеры семейства STM32F10x: серия STM32F103 с тактовой частотой 72МГц, обеспечивает лучшую в классе 32-битных MK-производительность. Серия STM32F101 с тактовой частотой 36МГц является бюджетным вариантом STM32F103 и предлагает пользователям 16-битных контроллеров значительный прирост в производительности при том же уровне цен.
Обе линейки имеют встроенную FLASH-память от 32К до 128К и отличаются между собой максимальным объёмом SRAM-памяти и набором периферии. При работе на 72Мгц и выполнении программ из FLASH-памяти, STM32F10X потребляет всего 36мА. STM32 идеально подходит для приложений с батарейным питанием, т.к. работает при напряжении питания от 2 до 3,6В и потребляет до 2мкА в режиме ожидания с работающей схемой сброса.
Отличительные особенности:
• ядро: ARM Cortex M3;
• тактовая частота: до 72МГц;
• FLASH-память: 32...128кб;
• SRAM-память: до 20кб;
• интерфейсы: SPI, I2C, USART, USB 2.0, CAN;
• АЦП: до двух 12 бит/16 каналов;
• напряжение питания: 2…3,6В;
• ток потребления: до 2мкА в режиме ожидания;
• четыре режима работы с малым потреблением;
• температурный диапазон: -40°C...125°С;
• типы корпусов: VFQFPN36, LQFP48, LQFP64, LQFP100.
Области применения: автомобильная электроника, промышленная автоматика, оборудование для беспроводной связи.
Характеристики
| Разрядность | 32 |
|---|---|
| Тактовая частота, МГц | 72 |
| Напряжение питания, В | 2…3.6 |
| Тип корпуса | lqfp100 |
| Температурный диапазон, C | -40…85 |
| Ядро | arm cortex m3 |
| Объем ROM-памяти | 128k |
| Объем RAM-памяти | 20k |
| Внутренний АЦП, кол-во каналов | 16 |
