AT89C51ED2-RLTUM, микроконтроллер семейства 8051 8-бит 64кб флэш-память электропитание 3.3в/5в
Описание
Описание AT89C51ED2-RLTUM
AT89C51ED2-RLTUM является 8-битной, высокопроизводительной КМОП Flash версией микроконтроллера 80C51 с Flash памятью 64КБ для кода и данных и EEPROM 2048 байт для энергонезависимого хранения данных. Flash память может быть запрограммирована в параллельном или последовательном режиме с использованием ISP или ПО. Напряжение программирования генерируется от стандартного вывода VCC. Это устройство сохраняет все функции Atmel 80C52 и добавляет программируемый массив счетчиков, 1792 байта XRAM, аппаратный сторожевой таймер, интерфейс SPI, клавиатуру, более универсальный последовательный канал, который облегчает многопроцессорную связь (EUART) и механизм улучшения скорости (Режим X2).
• Совместимость с 80C52 - командная совместимость 8051
• Встроенный монитор мощности (POR / PFD) для контроля внутреннего источника питания
• ISP (внутрисистемное программирование) с помощью стандартного источника питания VCC
• Загрузочная ROM 2048 байт содержит распорядок программирования низкоуровневой Flash и последовательный загрузчик
• Высокоскоростная архитектура
• Встроенная память 64КБ
• Встроенная, расширенная RAM (XRAM) 1792 байт
• Встроенная EEPROM 2048 байт для хранения данных (только AT89C51ED2)
• 100K циклов записи
• Двойной указатель данных
• Переменная длина MOVX для медленной работы RAM/периферии
• Улучшенный режим X2 с независимым выбором ЦПУ и каждого периферийного устройства
• Интерфейс прерывания клавиатуры на порте P1
• SPI интерфейс (режимы master/slave)
• 8-битный предварительный делитель частоты
• Массив программируемых счетчик 16 бит
• Сброс асинхронного порта
• Полнодуплексный усовершенствованный UART с выделенным внутренним генератором скорости передачи данных
• Низкий уровень ЭМП
• Аппаратный сторожевой таймер (одноразовый со сбросом), флаг отключения питания
| Серия | 89c |
| Ядро | 80c51 |
| Ширина шины данных | 8-бит |
| Тактовая частота | 60 мгц |
| Количество входов/выходов | 34 |
| Объем памяти программ | 64 кбайт (64k x 8) |
| Тип памяти программ | flash |
| Объем EEPROM | 2k x 8 |
| Объем RAM | 2k x 8 |
| Встроенные интерфейсы | spi, uart |
| Встроенная периферия | por, pwm, wdt |
| Напряжение питания | 2.7…5.5 в |
| Рабочая температура | -40…+85c |

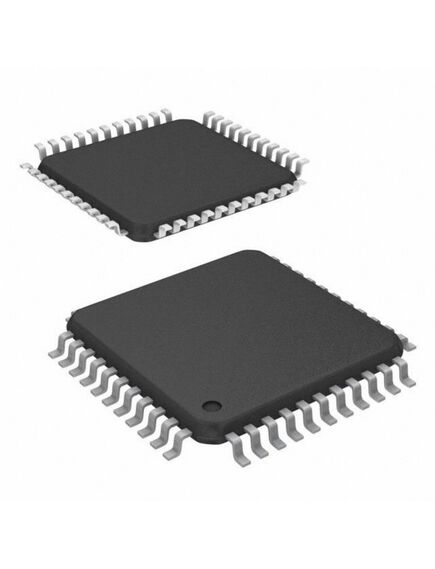

| Корпус | LQFP-44 (10 x 10) |
| Вес, г | 1.98 |
