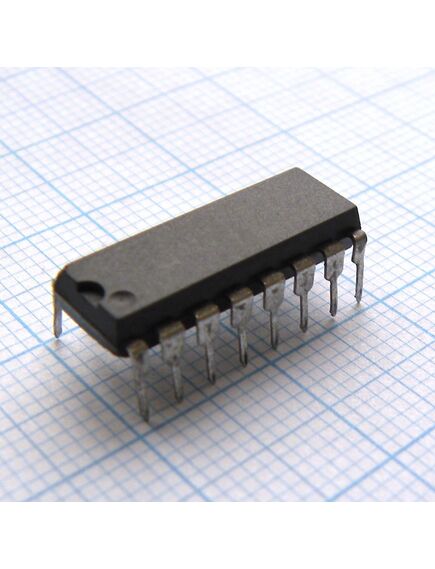

CD74HC85E, компаратор 4-бит кмоп кристалл, dip16
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание CD74HC85E
The CD74HC85E is a 4-bit Magnitude Comparator uses silicon-gate CMOS technology to achieve operating speeds similar to LSTTL with the low power consumption of standard CMOS integrated circuits. This 4-bit device compares two binary, BCD or other monotonic codes and present the three possible magnitude results at the outputs (A >B, A
• Buffered inputs and outputs
• Serial or parallel expansion without external gating
• Balanced propagation delay and transition times
• Significant power reduction compared to LSTTL logic ICs
• High noise immunity
• Direct LSTTL input logic compatibility
• CMOS Input compatibility
| Максимальный выходной ток высокого уровня | -5.2mA |
| Максимальная рабочая температура | +125 °C |
| Длина | 19.3мм |
| Минимальное рабочее напряжение питания | 2 В |
| Максимальное время задержки распространения при максимальной CL | 195 ns@ 2 V, 33 ns@ 6 V, 39 ns@ 4.5 V |
| Производитель | Texas Instruments |
| Состояние проверки задержки распространения | 50пФ |
| Полярность | Неинвертирующий |
| Тип корпуса | PDIP |
| Тип монтажа | Монтаж на плату в отверстия |
| Минимальная рабочая температура | -55 °C |
| Ширина | 6.35мм |
| Семейство логических элементов | HC |
| Высота | 4.57мм |
| Логическая функция | Компаратор величины |
| Максимальное рабочее напряжение питания | 6 В |
| Число контактов | 16 |
| Размеры | 19.3 x 6.35 x 4.57мм |
| Выходная функция | A |
| Количество бит | 4бит |
| Максимальный выходной ток низкого уровня | -5.2mA |
| Вес, г | 2.1 |
Особенности
Вес брутто
1.64 г
Код товара
3864
Корпус
DIP16
Краткое описание
Magnitude Comparator 4-Bit 16-Pin PDIP Tube Компаратор 4-бит КМОП кристалл, DIP16
Маркировка
СП1
Напряжение питания, В
2 V ~ 6 V
Нормоупаковка
25 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/de/c2/64/2a/63059e4acb993ae561f483fd.pdf
