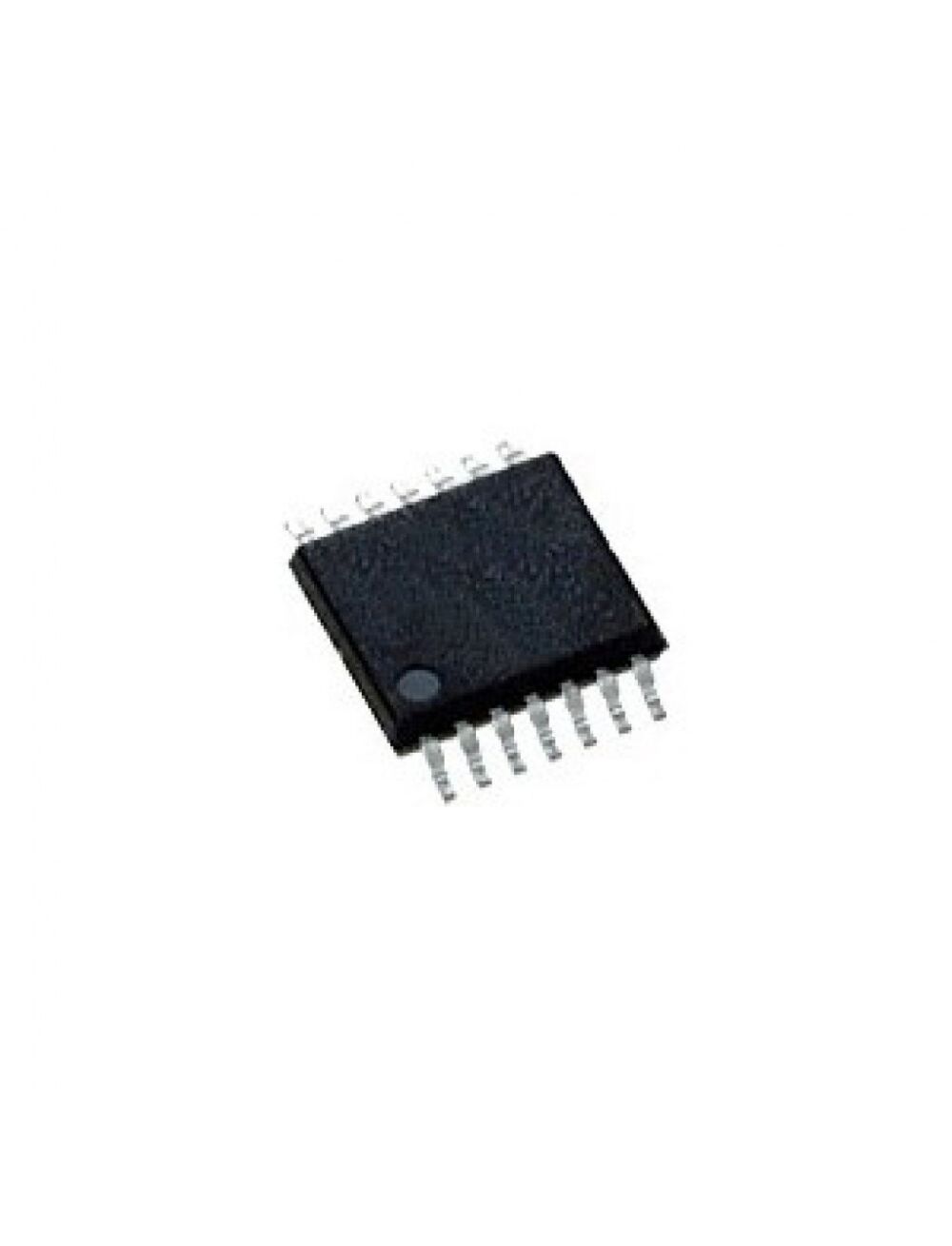

MC14093BDTR2G, логический элемент кмоп и-не 4 х 2, tssop14
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC14093BDTR2G
Корпус TSSOP-14, Тип логики 4x2И-НЕ, Номинальное напряжение питания 10 В
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 250 ns |
| Высота | 1.05 mm |
| Выходной ток высокого уровня | 4.2 mA |
| Выходной ток низкого уровня | 4.2 mA |
| Длина | 5.1 mm |
| Категория продукта | Логические элементы |
| Количество вентилей | 4 Gate |
| Количество входных линий | 2 Input |
| Количество выходных линий | 1 Output |
| Логическая функция | NAND |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 3 V |
| Подкатегория | Logic ICs |
| Продукт | Single-Function Gate |
| Рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V, 15 V |
| Размер фабричной упаковки | 2500 |
| Семейство логических элементов | MC140 |
| Серия | MC14093B |
| Тип входа | Schmitt Trigger |
| Тип логики | 2-Input NAND |
| Тип продукта | Logic Gates |
| Ток покоя | 1.5 nA |
| Торговая марка | ON Semiconductor |
| Упаковка / блок | TSSOP-14 |
| Функция | NAND |
| Ширина | 4.5 mm |
| Вес, г | 0.3 |
Особенности
Вес брутто
0.3 г
Код товара
215511
Корпус
TSSOP14
Краткое описание
GATE NAND 4CH 2-INP 14-TSSOP Логический элемент КМОП И-НЕ 4 х 2, TSSOP14
Маркировка
ТЛ1
Нормоупаковка
2500 шт
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/32/14/1f/37/1d128a579188f91d3b32af9f.pdf
