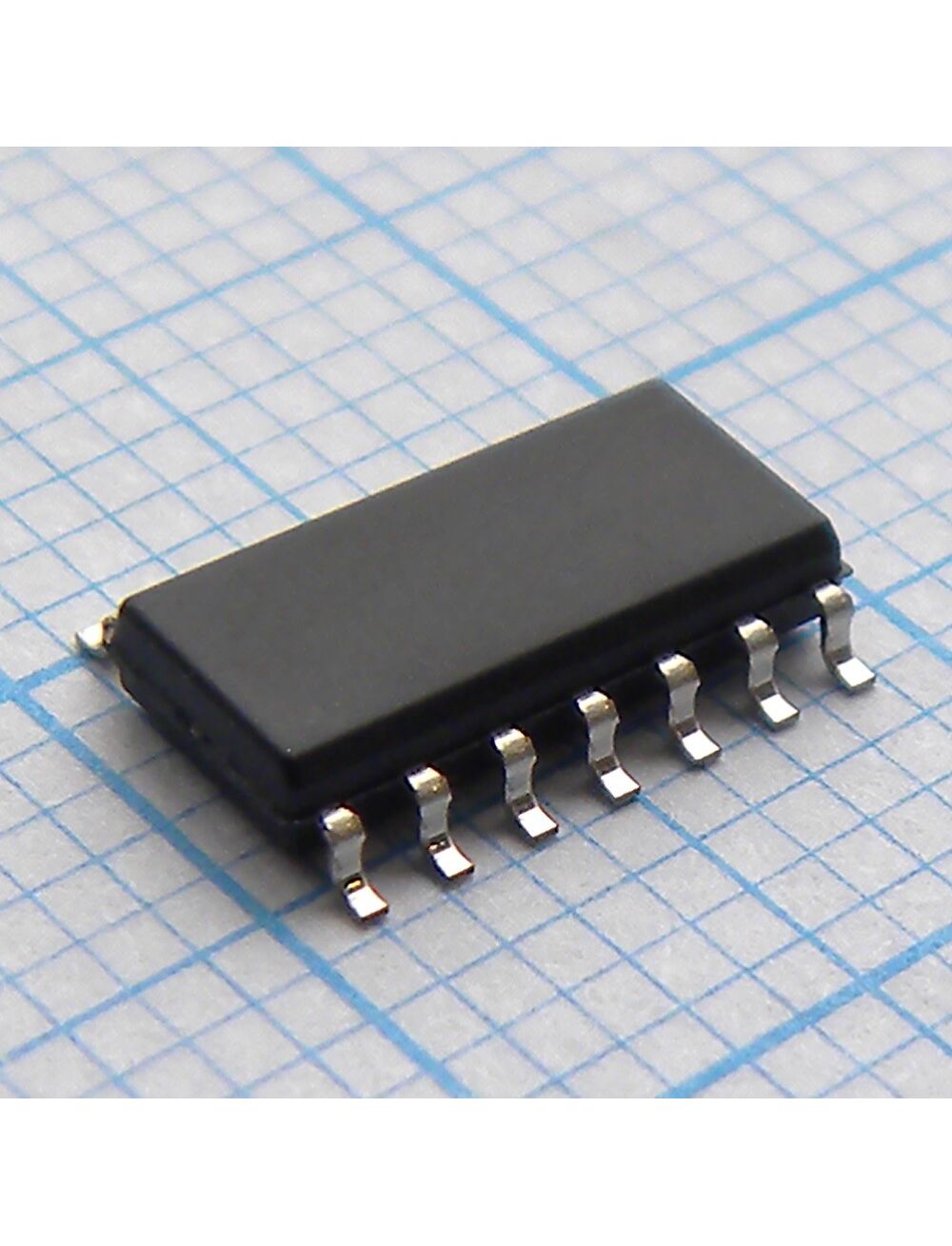

MC14093BDR2G, логический элемент кмоп и-не 4 х 2, so14
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC14093BDR2G
Quad 2-Input NAND Gate with Schmitt Trigger Input
Корпус SO-14, Тип логики 4x2И-НЕ, Номинальное напряжение питания 10 В
| Максимальный выходной ток высокого уровня | -4.2mA |
| Максимальная рабочая температура | +125 °C |
| Количество элементов | 4 |
| Number of Inputs per Gate | 2 |
| Длина | 8.75мм |
| Schmitt Trigger Input | Yes |
| Максимальное время задержки распространения при максимальной CL | 100 ns @ 10 V, 250 ns @ 5 V, 80 ns @ 15 V |
| Минимальное рабочее напряжение питания | 3 В |
| Производитель | ON Semiconductor |
| Состояние проверки задержки распространения | 50пФ |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Тип входа | Триггер Шмитта |
| Минимальная рабочая температура | -55 °C |
| Ширина | 4мм |
| Семейство логических элементов | 4000 |
| Высота | 1.5мм |
| Логическая функция | И-НЕ |
| Максимальное рабочее напряжение питания | 18 В |
| Число контактов | 14 |
| Размеры | 8.75 x 4 x 1.5мм |
| Максимальный выходной ток низкого уровня | -4.2mA |
| Вес, г | 0.25 |
Особенности
Вес брутто
0.15 г
Код товара
215510
Корпус
SO14
Краткое описание
GATE NAND 4CH 2-INP 14-SOIC Логический элемент КМОП И-НЕ 4 х 2, SO14
Маркировка
ТЛ1
Нормоупаковка
2500 шт
Остаток под заказ
0 шт
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/32/14/1f/37/1d128a579188f91d3b32af9f.pdf
