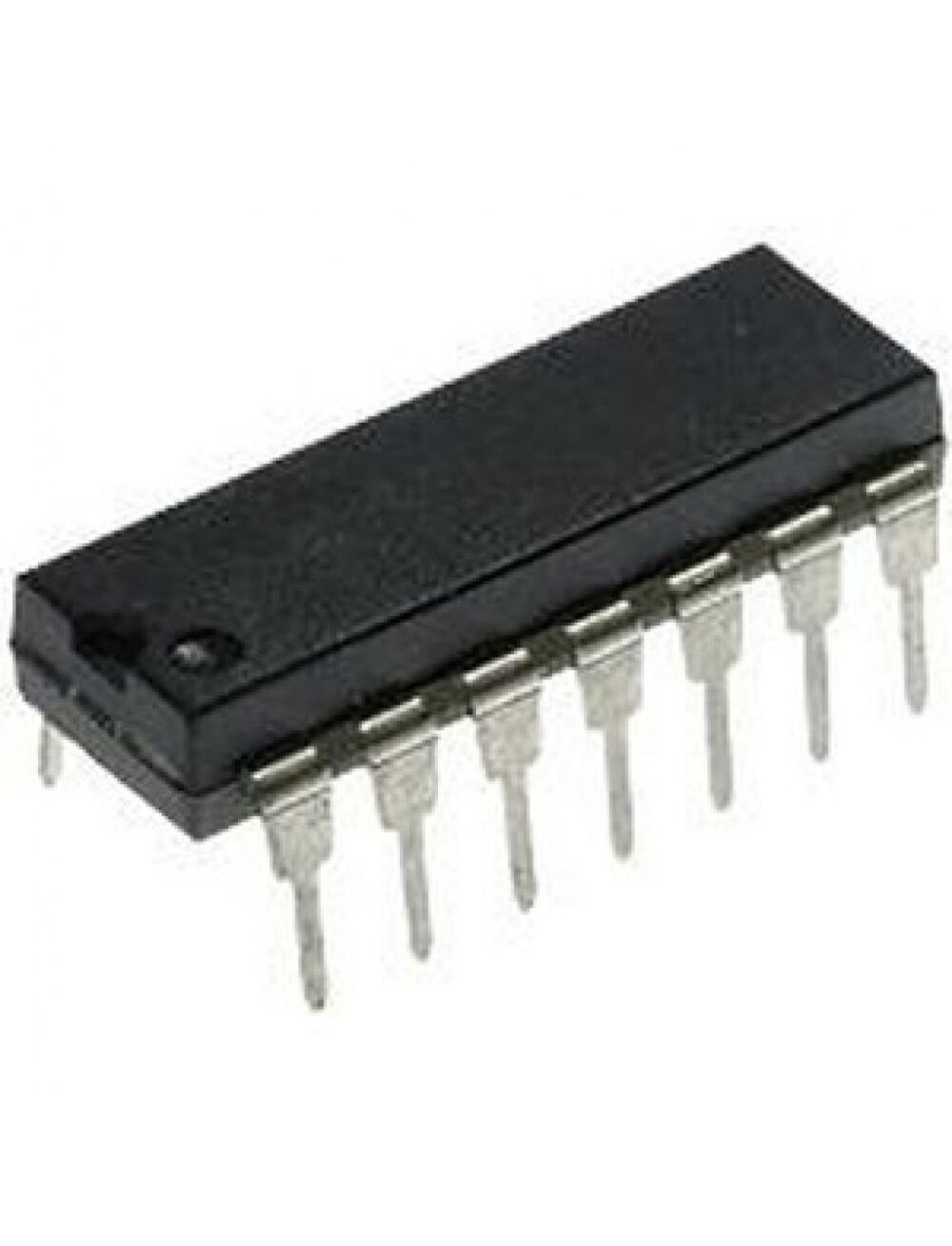

CD4030BE, логический элемент кмоп исключающее или 4 х 2, dip14
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание CD4030BE
The CD4030BE is a CMOS quad Exclusive-OR Gate consist of four independent circuits. The device provides the system designer with a means for direct implementation of the Exclusive-OR function. The device features standardized and symmetrical output characteristics.
• 65ns Medium-speed operation
• 100% Tested for quiescent current at 20V
• 5V, 10V and 15V Parametric ratings
• 2.5V at VDD =15V Noise margin
• Meets all requirements of JEDEC tentative standard No. 13B
| Серия | 4000B |
| Тип логичекого элемента | 2искл.или |
| Кол-во элементов | 4 |
| Напряжение питания, В | 3…18 |
| Максимальный выходной ток: High/Low, мА | -3.4/3.4 |
| Логический уровень - Low, В | 1.5…4 |
| Логический уровень - High, В | 3.5…11 |
| Максимальное время задержки при Max V и CL, нс | 100 |
| Рабочая температура, °C | -55…+125 |
| Корпус | dip-14(7.62мм) |
| Вес, г | 1.9 |
Особенности
Вес брутто
1.6 г
Код товара
3751
Корпус
DIP14
Краткое описание
XOR Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube Логический элемент КМОП Исключающее ИЛИ 4 х 2, DIP14
Маркировка
ЛП2
Нормоупаковка
25 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/98/2b/67/94/dc45fb1aa258e6b1e3a83fff.pdf
