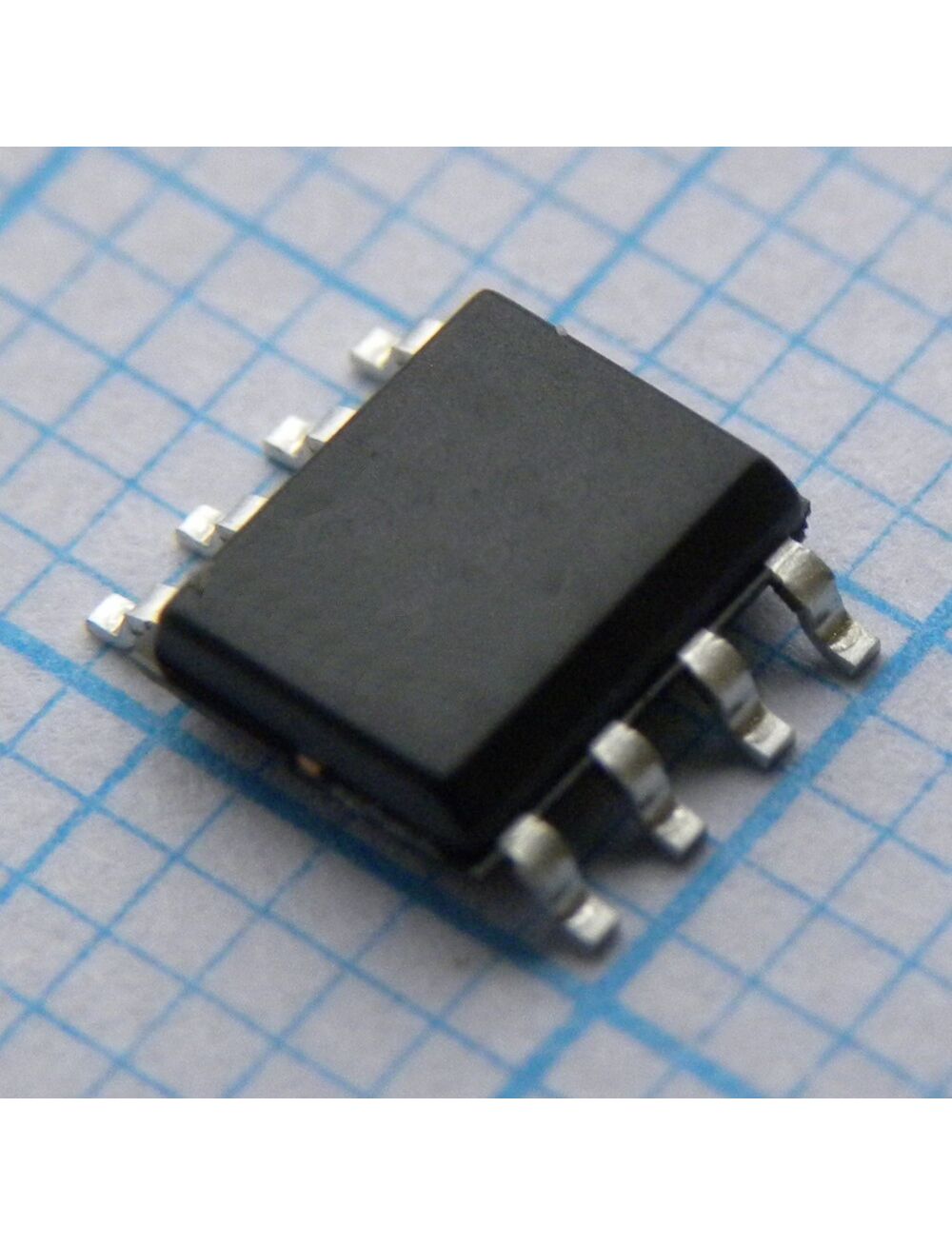

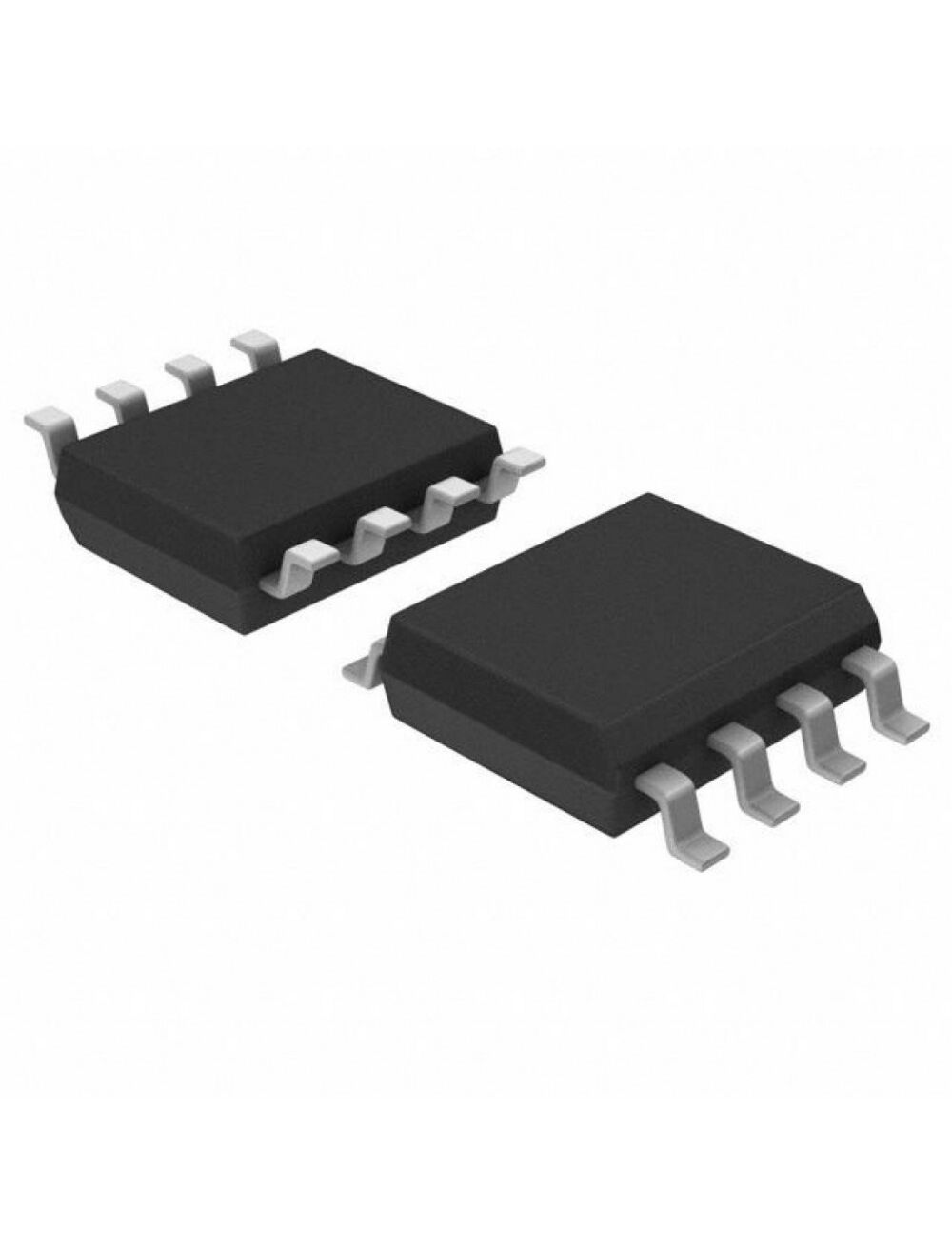

CD40107BM, логический элемент кмоп и-не 2 х 2 с открытым выходом, so8
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание CD40107BM
The CD40107BM is a CMOS dual 2-input NAND Buffer/Driver contains two independent circuits. This device features a wired-OR capability and high output sink current capability (136mA typ at VDD = 10V, VDS= 1V).
• 32 times standard B-Series output current drive sinking capability
• 100% Tested for quiescent current at 20V
• 1µA Maximum input current
• 5V, 10V and 15V Parametric ratings
• 2.5V at VDD = 15V Noise margin
• Meets all requirements of JEDEC tentative standard No. 13B
• Green product and no Sb/Br
| Серия | 4000B |
| Тип логичекого элемента | 2и-не |
| Кол-во элементов | 2 |
| Особенности | выход с открытым стоком |
| Напряжение питания, В | 3…18 |
| Максимальный выходной ток: High/Low, мА | -/68 |
| Логический уровень - Low, В | 1.5…4 |
| Логический уровень - High, В | 3.5…11 |
| Максимальное время задержки при Max V и CL, нс | 100 |
| Рабочая температура, °C | -55…+125 |
| Корпус | soic-8(3.9мм) |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.39 г
Код товара
84058
Корпус
SO-8
Краткое описание
NAND Gate 2-Element 2-IN CMOS 8-Pin SOIC T/R Логический элемент КМОП И-НЕ 2 х 2 с открытым выходом, SO8
Маркировка
ЛА10
Нормоупаковка
75 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/27/19/ba/cf/faca885dfed730d035c37048.pdf
