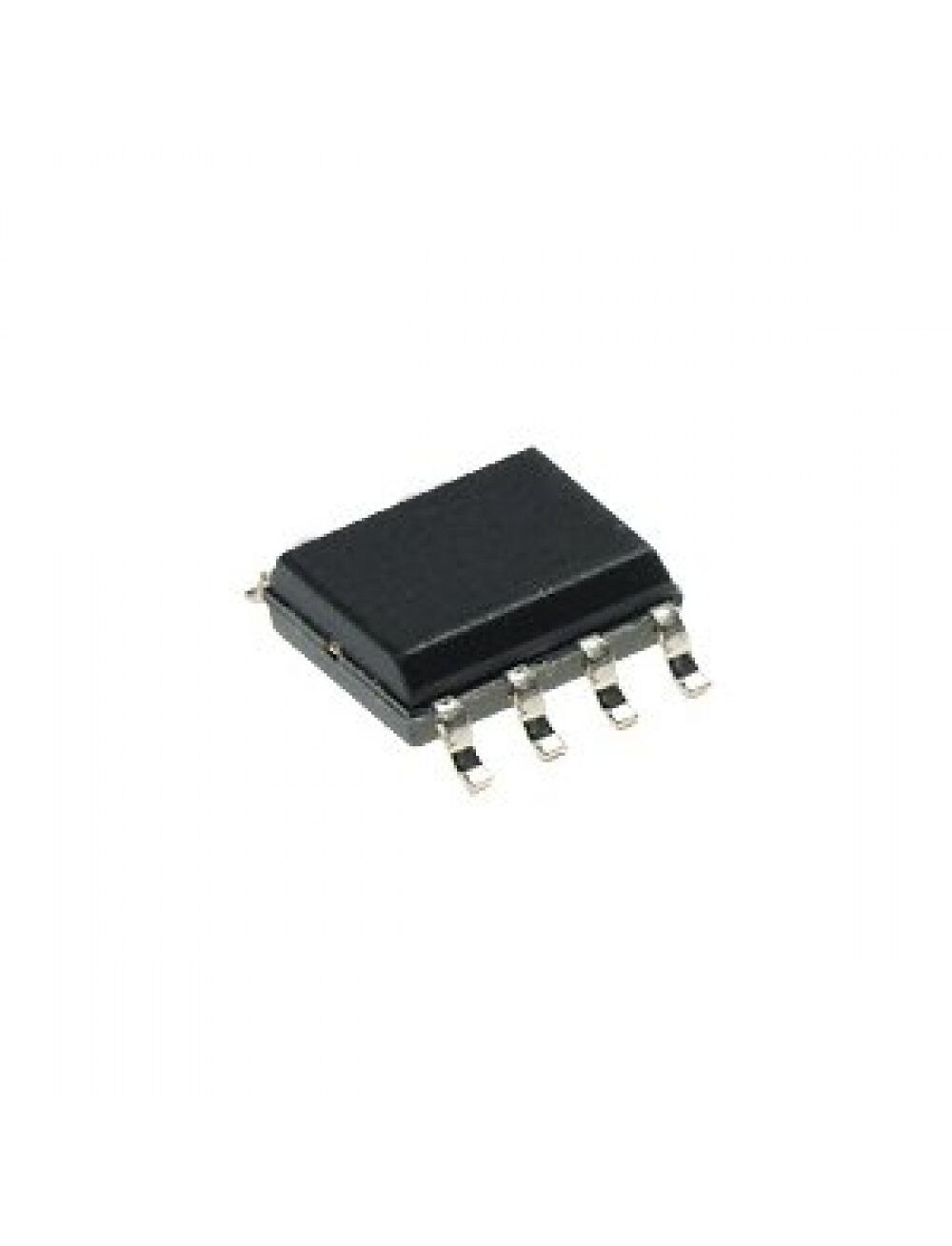

MAX3485CSA+, приемопередатчик интерфейс_rs485/rs422 10мб/сек
Описание
Описание MAX3485CSA+
The MAX3485CSA+ is a 3.3V powered, true RS485/RS422 transceiver in 8 pin NSOIC package. The device has transmission data rate up to 10Mbps. The driver is short circuit current limited and protected against excessive power dissipation by thermal shutdown circuitry that places the driver output into a high impedance state. The receiver input has a fail-safe feature that gives a logic high output if both inputs are open circuit.
• Supply voltage range from 3V to 3.6V
• Operating temperature range from 0°C to 70°C
• One driver and one receiver
• No charge pump
• Half duplex communication
• Driver/receiver enable function
• Allows up to 32 transceivers on the bus
• Interoperable with +5V logic
• Common mode input voltage range from -7V to +12V
• Low shutdown current of 2nA
| Pd - рассеивание мощности | 471 mW |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 22 ns, 65 ns |
| Входное напряжение | 7 V to 12 V |
| Высота | 1.5 mm |
| Выходное напряжение | 3 V |
| Выходной ток | 20 uA |
| Диапазон данных | 10 Mbps |
| Длина | 5 mm |
| Другие названия товара № | MAX3485 |
| Дуплексная передача | Half Duplex |
| Категория продукта | ИС интерфейса RS-422/RS-485 |
| Количество драйверов | 1 Driver |
| Количество приемников | 1 Receiver |
| Максимальная рабочая температура | + 70 C |
| Минимальная рабочая температура | 0 C |
| Подкатегория | Interface ICs |
| Рабочее напряжение питания | 3.3 V |
| Рабочий ток источника питания | 1.1 mA |
| Размер фабричной упаковки | 100 |
| Серия | MAX3485 |
| Тип продукта | RS-422/RS-485 Interface IC |
| Торговая марка | Maxim Integrated |
| Упаковка | Tube |
| Упаковка / блок | SO-8 |
| Функция | Transceiver |
| Ширина | 4 mm |
| Вес, г | 0.15 |
