ADUM1400BRWZ-RL, гальваническая развязка для цифровых линий 4канала, прямой/обратный канал=4/0, 1mбит/с, 100нс, 2.5кв, uп=2.7...5.5в, iп.макс=4.2ма, -40...+100°c
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание ADUM1400BRWZ-RL
'Цифровой изолятор интерфейсов; 2500 B скз; вх/вых: 4/0; 10 Мбит/с; 2.7...5.5 В
Технические характеристики:

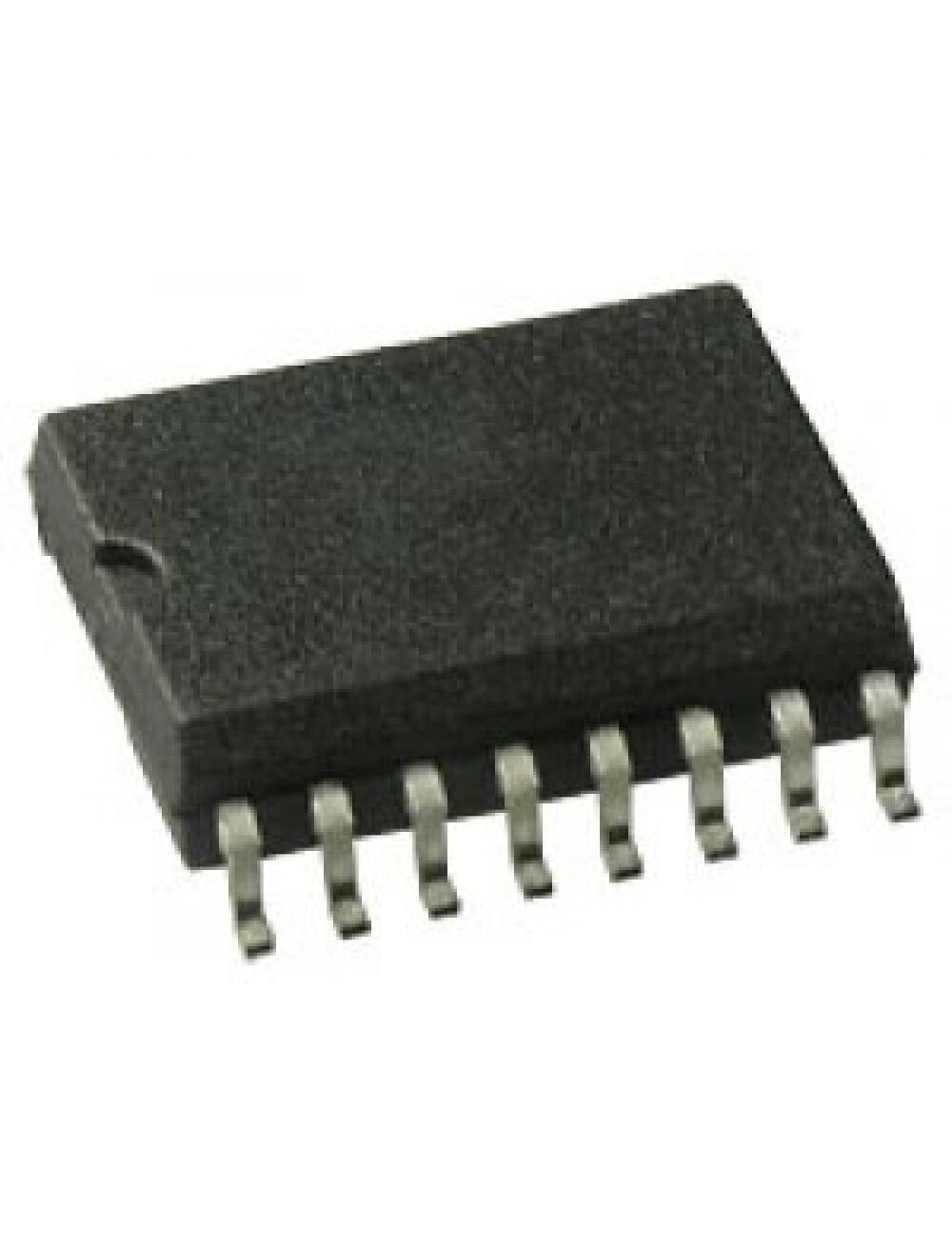

Корпус: SOIC-16, широкий;
Конфигурация каналов: 4/0;
Температурный диапазон: -40…+100 °С;
Напряжение изоляции: 2.5 кВ скз, 1 мин;
Напряжение питания: 2.7…5.5 В
Скорость передачи данных: 10 Мбит/с;
Время задержки распространения: 50 нс;
Минимальная ширина импульса: 100 нс;
Рабочая температура: -40…+105 °С.
'
Корпус SO-16, Максимальная задержка сигнала 100 нс, Кол-во передатчиков 4, Скорость передачи данных 10 Mbps, Диапазон напряжений питания, min 2.7 В, Диапазон напряжений питания, max 5.5 В, Напряжение изоляции RMS 2.5 кВ, Кол-во приемников 0
| Тип | общего применения |
| Технология развязки | magnetic coupling |
| Количество каналов | 4 |
| Конфигурация каналов (прямые/обратные) | 4/0 |
| Полярность | однонаправленная |
| Напряжение изоляции | 2500vrms |
| Скорость передачи данных | 10mbps |
| Время задержки распространения, нс | 50 |
| Напряжение питания, В | 2.7…5.5 |
| Рабочая температура, °C | -40…+105 |
| Корпус | soic-16(0.295 inch) |
| Вес, г | 1 |
Особенности
Вес брутто
1.1 г
Входы - Side 1/Side 2
4/0
Задержка распространения LH, HL
50ns, 50ns
Искажение ширины импульса
3ns
Код товара
178582
Корпус
SO16W
Краткое описание
DGTL ISO 2.5KV GEN PURP 16SOIC Гальваническая развязка для цифровых линий 4канала, прямой/обратный канал=4/0, 1Mбит/с, 100нс, 2.5кВ, Uп=2.7...5.5В, Iп.макс=4.2мА, -40...+100°C
Назначение
General Purpose
Напряжение изоляции
2500Vrms
Напряжение питания
2.7 V ~ 5.5 V
Нормоупаковка
1000 шт
Скорость передачи данных
10Mbps
Технология развязки
Magnetic Coupling
Тип упаковки
Tape and Reel (лента в катушке)
Устойчивость к выбросам напр
25kV/ µs
Файлы
Https://www.promelec.ru/fs/sources/76/c4/a0/55/9a59fc76c5d0a1da3f5baa4e.pdf
Число каналов
4
