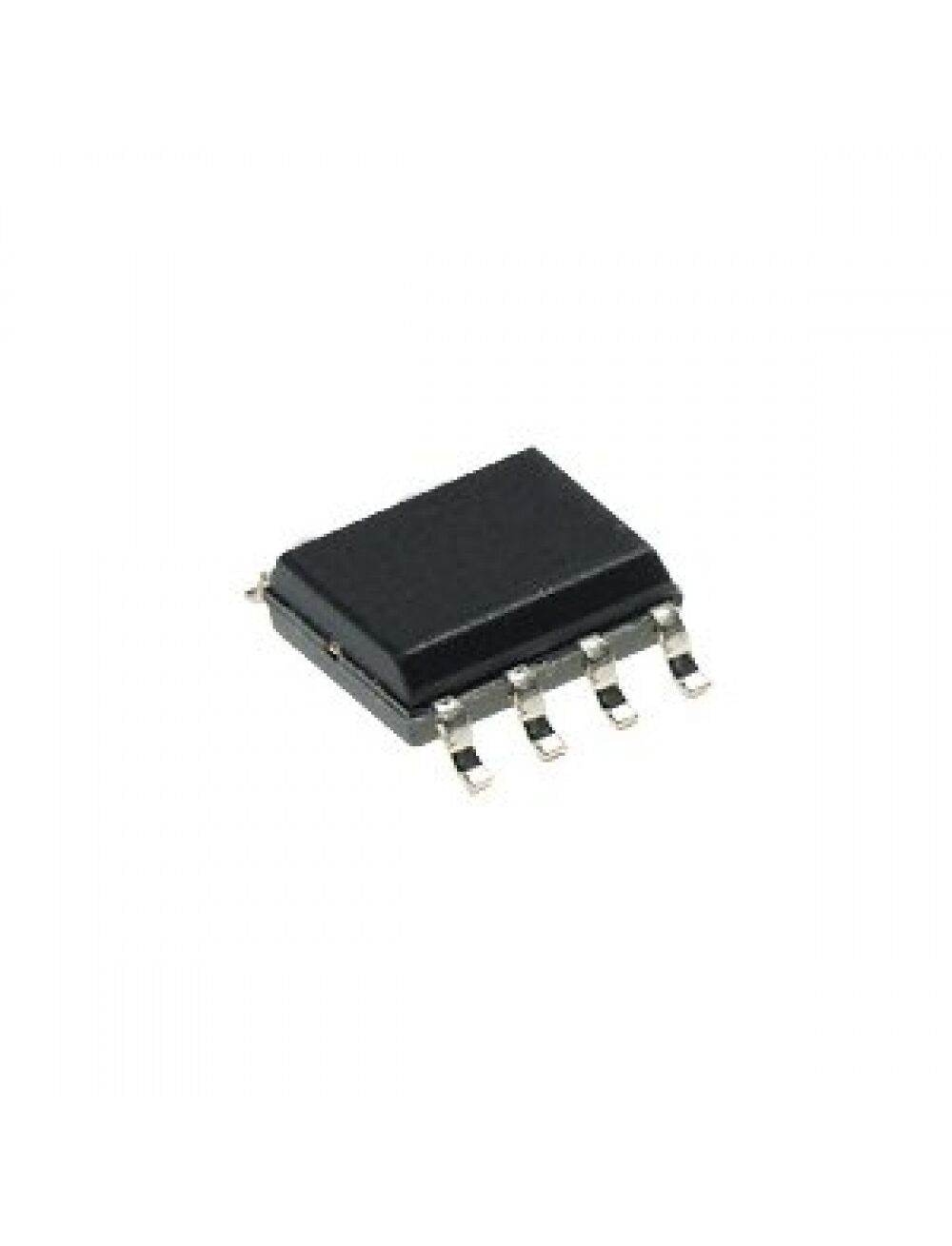

ADUM1100ARZ-RL7, гальваническая развязка для цифровых линий 1канал, 25mбит/с, 18нс, 2.5кв, uп=3...5.5в, iп.макс=4.5ма, -40...+100°c
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание ADUM1100ARZ-RL7
'Цифровой изолятор интерфейсов; 2500 B скз; один канал; 25 Мбит/с; 2.7...5.5 В
Технические характеристики:
Корпус: SOIC-8;
Конфигурация каналов: 1/0;
Температурный диапазон: -40…+100 °С;
Напряжение изоляции: 2.5 кВ скз, 1 мин;
Напряжение питания: 2.7…5.5 В
Скорость передачи данных: 25 Мбит/с;
Время задержки распространения: 18 нс;
Минимальная ширина импульса: 40 нс;
Рабочая температура: -40…+105 °С.
'
Корпус SO-8, Максимальная задержка сигнала 11 нс, Кол-во передатчиков 1, Скорость передачи данных 25 Mbps, Диапазон напряжений питания, min 3 В, Диапазон напряжений питания, max 5.5 В, Напряжение изоляции RMS 2.5 кВ, Кол-во приемников 0
| Тип | общего применения |
| Технология развязки | magnetic coupling |
| Количество каналов | 1 |
| Конфигурация каналов (прямые/обратные) | 1/0 |
| Полярность | однонаправленная |
| Напряжение изоляции | 2500vrms |
| Скорость передачи данных | 25mbps |
| Время задержки распространения, нс | 18 |
| Напряжение питания, В | 3…5.5 |
| Рабочая температура, °C | -40…+105 |
| Корпус | soic-8(0.154 inch) |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.29 г
Входы - Side 1/Side 2
1/0
Задержка распространения LH, HL
18ns, 18ns
Искажение ширины импульса
2ns
Код товара
178512
Корпус
SO-8
Краткое описание
DGTL ISO 2.5KV GEN PURP 8SOIC Гальваническая развязка для цифровых линий 1канал, 25Mбит/с, 18нс, 2.5кВ, Uп=3...5.5В, Iп.макс=4.5мА, -40...+100°C
Назначение
General Purpose
Напряжение изоляции
2500Vrms
Напряжение питания
3 V ~ 5.5 V
Нормоупаковка
1000 шт
Скорость передачи данных
25Mbps
Технология развязки
Magnetic Coupling
Тип упаковки
Tape and Reel (лента в катушке)
Устойчивость к выбросам напр
25kV/ µs
Файлы
Https://www.promelec.ru/fs/sources/9d/b7/89/e6/bdf24ecdd750b27607f1d801.pdf
Число каналов
1
