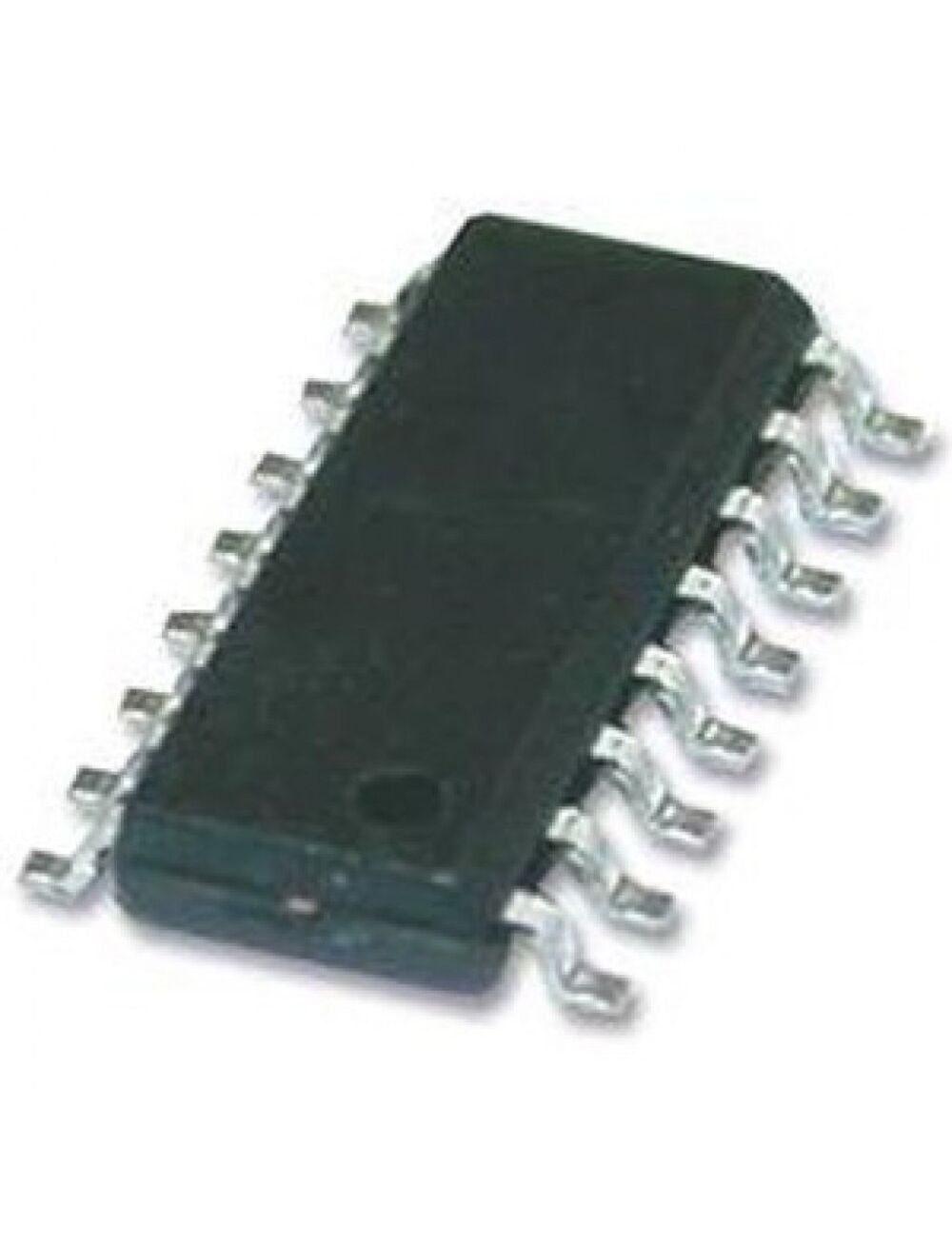

ULQ2003ADR, сборка транзисторная дарлингтона 7-npn 50в 0.5а 16so
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание ULQ2003ADR
The ULQ2003ADR is a high-current Transistor Array consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
• High-voltage outputs
• Output clamp diodes
• Inputs compatible with various types of logic
• -40 to 85°C Operating temperature range
| Максимальное напряжение насыщения коллектор-эмиттер | 1,6 В |
| Максимальная рабочая температура | +85 °C |
| Количество элементов на ИС | 7 |
| Длина | 9.9мм |
| Transistor Configuration | Общий эмиттер |
| Производитель | Texas Instruments |
| Максимальное напряжение К-Э (коллектор-эмиттер) | 50 V |
| Максимальный непрерывный ток коллектора | 500 мА |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Минимальная рабочая температура | -40 °C |
| Ширина | 3.91мм |
| Тип транзистора | NPN |
| Высота | 1.58мм |
| Число контактов | 16 |
| Размеры | 9.9 x 3.91 x 1.58мм |
| Вес, г | 0.3 |
Особенности
Вес брутто
0.4 г
Код товара
254784
Корпус
SOIC-16
Краткое описание
TRANS 7NPN DARL 50V 0.5A 16SO Сборка транзисторная Дарлингтона 7-NPN 50В 0.5А 16SO
Нормоупаковка
2500 шт
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/04/2a/47/5f/71a320b83c79d5dde3811a9f.pdf
