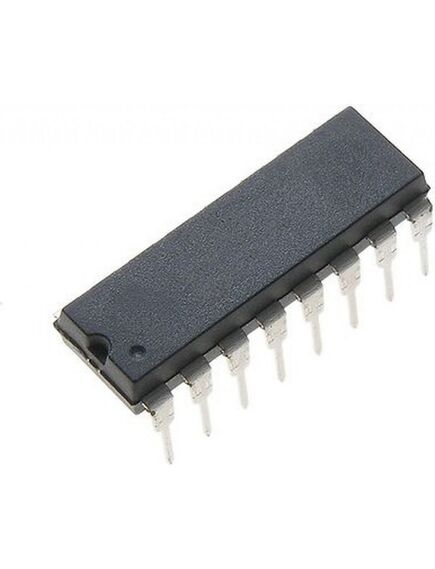

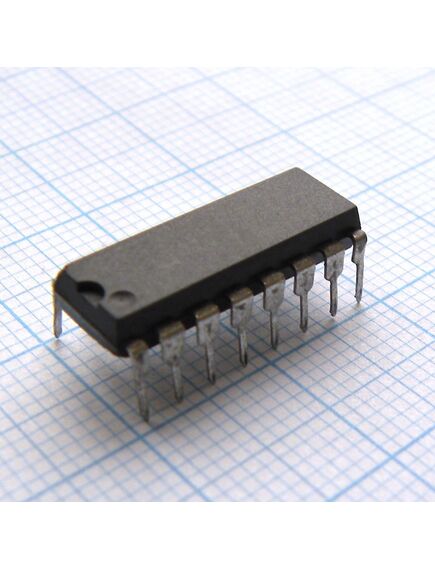

ULQ2003A, набор ключей x 7 50v 0.35a interfaces: 5v ttl, cmos -40...+105
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание ULQ2003A
Darlington Transistor Arrays, STMicroelectronics
Darlington transistor power drivers are high-voltage, high-current switch arrays containing multiple open-collector Darlington pairs and integral suppression diodes for inductive loads. The high current rating of each output is 500 mA or higher. The inputs are pinned opposite the outputs in the IC package to simplify the application board layout. The interface is standard logic level for TTL or CMOS.
| Максимальное напряжение насыщения коллектор-эмиттер | 1,6 В |
| Максимальная рабочая температура | +105 °C |
| Количество элементов на ИС | 7 |
| Длина | 20мм |
| Максимальное напряжение коллектор-база | 30 V |
| Transistor Configuration | Общий эмиттер |
| Производитель | STMicroelectronics |
| Максимальное напряжение К-Э (коллектор-эмиттер) | 50 В |
| Максимальный непрерывный ток коллектора | 500 мА |
| Тип корпуса | PDIP |
| Тип монтажа | Монтаж на плату в отверстия |
| Минимальная рабочая температура | -40 °C |
| Ширина | 7.1мм |
| Тип транзистора | NPN-NO/NC |
| Высота | 4.59мм |
| Число контактов | 16 |
| Максимальное напряжение эмиттер-база | 30 V |
| Размеры | 20 x 7.1 x 4.59мм |
| Минимальный коэффициент усиления по постоянному току | 1000 @ 350 mA @ 2 V |
| Ток базы | 25mA |
| Вес, г | 2.1 |
Особенности
Вес брутто
1.8 г
Код товара
128490
Корпус
DIP16
Краткое описание
Trans Darlington NPN 50V 0.5A 16-Pin SOIC T/R Набор ключей x 7 50V 0.35A Interfaces: 5V TTL, CMOS -40...+105
Нормоупаковка
25 шт
Остаток под заказ
0 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/43/71/b3/c6/2d7c20e61ac04e720d90b3f4.pdf
