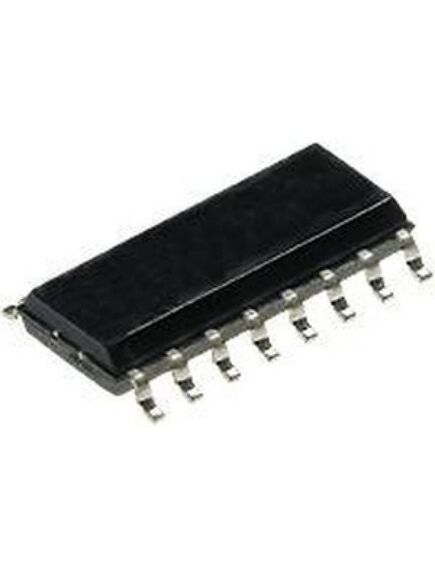

ULN2004AD, набор ключей x 7 50v 0.35a interfaces: 6–15v cmos, pmos
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание ULN2004AD
High-voltage, high-current darlington arrays each contains seven open collector darlington pairs with common emitters. Suitable for relay drivers, stepper and DC brushed motor drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
• Integrated suppression diode for inductive loads
• Output can be paralleled for higher current
• TTL/CMOS/PMOS/DTL compatible inputs
• Input pins are placed opposite to output pins to simplify layout
| Максимальное напряжение насыщения коллектор-эмиттер | 1,6 В |
| Максимальная рабочая температура | +70 °C |
| Количество элементов на ИС | 7 |
| Длина | 9.9мм |
| Transistor Configuration | Общий эмиттер |
| Производитель | Texas Instruments |
| Максимальное напряжение К-Э (коллектор-эмиттер) | 50 V |
| Максимальный непрерывный ток коллектора | 500 мА |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Минимальная рабочая температура | -20 °C |
| Ширина | 3.91мм |
| Тип транзистора | NPN |
| Высота | 1.58мм |
| Число контактов | 16 |
| Размеры | 9.9 x 3.91 x 1.58мм |
| Вес, г | 0.3 |
Особенности
Вес брутто
0.9 г
Код товара
118423
Корпус
SO-16
Краткое описание
Trans Darlington NPN 50V 0.5A 16-Pin SOIC Tube Набор ключей x 7 50V 0.35A Interfaces: 6–15V CMOS, PMOS
Нормоупаковка
40 шт
Остаток под заказ
0 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/04/2a/47/5f/71a320b83c79d5dde3811a9f.pdf
