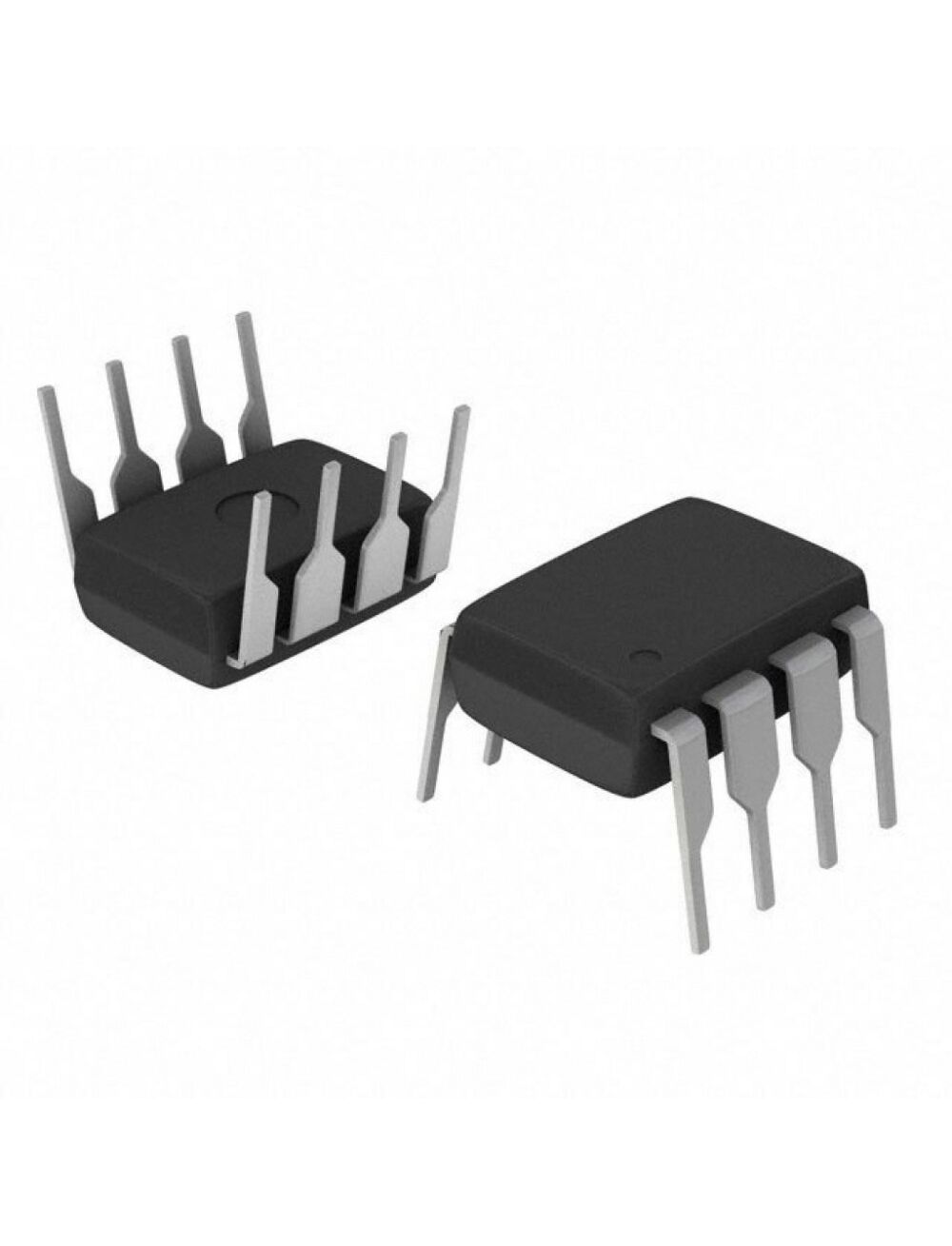

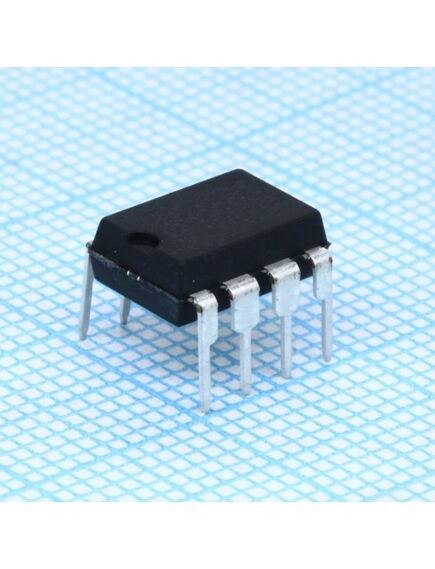

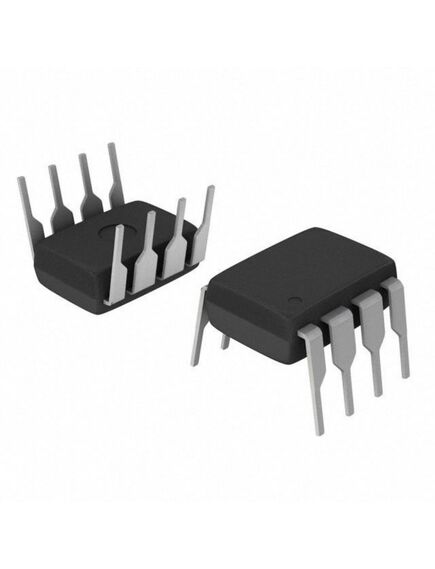

MC34152PG, драйвер mosfet сдвоенный верхнего плеча 8dip
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC34152PG
DRIVER, HIGH SPEED MOS, 34152, DIP8 Driver IC Type Power Outputs, No. of 2 Voltage, Output 11.2V Output Current 1.5A Power, Dissipation Pd 1W Voltage, Supply Min 6.5V Case Style DIP No. of Pins 8 Operating Temperature Range 0°C to +70°C Base Number 34152 IC Generic Number 34152 Logic Function Number 34152 Temp, Op. Max 70°C Temp, Op. Min 0°C Temperature Range, IC Commercial Termination Type Through Hole Voltage, Output Max 11.2V Voltage, Supply Max 18V Output Sink Current Min 10mA Output Source Current Min 10mA
Корпус DIP-8, Кол-во нижних каналов 2, Максимальный выходной ток нарастания 1.5 А, Максимальный выходной ток спада 1.5 А
| Конфигурация | Low-Side |
| Тип канала | независимый |
| Кол-во каналов | 2 |
| Тип управляемого затвора | N-CH MOSFET |
| Напряжение питания, В | 6.1…18 |
| Логическое напряжение (VIL), В | 0.8 |
| Логическое напряжение (VIH), В | 2.6 |
| Пиковый выходной ток нарастания (Source), А | 1.5 |
| Пиковый выходной ток спада (Sink), А | 1.5 |
| Тип входа | неинвертирующий |
| Номинальное время нарастания (Rise Time), нс | 36 |
| Номинальное время затухания (Fall Time), нс | 32 |
| Рабочая температура, °C | 0…+150 (TJ) |
| Корпус | DIP-8 (0.300 inch) |
| Вес, г | 1 |
Особенности
Вес брутто
1.3 г
Время задержки
55ns
Код товара
215904
Конфигурация
Low-Side
Корпус
DIP-8
Краткое описание
MOSFET DRIVER DUAL HS 8DIP Драйвер MOSFET сдвоенный верхнего плеча 8DIP
Напряжение питания
6.1 V ~ 18 V
Нормоупаковка
50 шт
Пиковый ток
1.5A
Тип входа
Non-Inverting
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/42/c8/49/a4/09bce67103991af393bb6091.pdf
Число выходов
2
