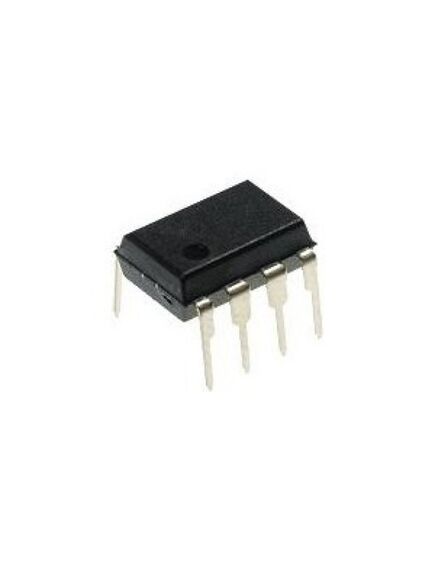

MC33153PG, драйвер igbt/mosfet одиночный 8dip
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MC33153PG
IGBT DRIVER, 33153, DIP8 Driver IC Type IGBT Outputs, No. of 1 Voltage, Output 13.9V Output Source Current Max 1A Output Sink Current 2A Power, Dissipation Pd 1W Voltage, Supply Max 20V Termination Type Through Hole Case Style DIP No. of Pins 8 Operating Temperature Range -40°C to +105°C Temp, Op. Max 105°C Temp, Op. Min -40°C Base Number 33153 IC Generic Number 33153 Logic Function Number 33153 Voltage, Output Max 20V Output Sink Current Min 1mA Output Source Current Min 2mA
Корпус DIP-8, Кол-во нижних каналов 1, Максимальный выходной ток нарастания 1 А, Максимальный выходной ток спада 2 А
| Конфигурация | Low-Side |
| Тип канала | Один |
| Кол-во каналов | 1 |
| Тип управляемого затвора | IGBT, N-CH MOSFET |
| Напряжение питания, В | 11…20 |
| Логическое напряжение (VIL), В | 1.2 |
| Логическое напряжение (VIH), В | 3.2 |
| Пиковый выходной ток нарастания (Source), А | 1 |
| Пиковый выходной ток спада (Sink), А | 2 |
| Тип входа | инвертирующий |
| Номинальное время нарастания (Rise Time), нс | 17 |
| Номинальное время затухания (Fall Time), нс | 17 |
| Рабочая температура, °C | -40…+150 (TJ) |
| Корпус | DIP-8 (0.300 inch) |
| Вес, г | 1 |
Особенности
Вес брутто
0.8 г
Время задержки
80ns
Код товара
215679
Конфигурация
Low-Side
Корпус
DIP-8
Краткое описание
DRIVER GATE SINGLE IGBT 8DIP Драйвер IGBT/MOSFET одиночный 8DIP
Напряжение питания
11.7 V ~ 20 V
Нормоупаковка
50 шт
Пиковый ток
1A
Тип входа
Inverting
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/a6/f6/26/90/924a312f6ea18b1592a35d57.pdf
Число выходов
1
