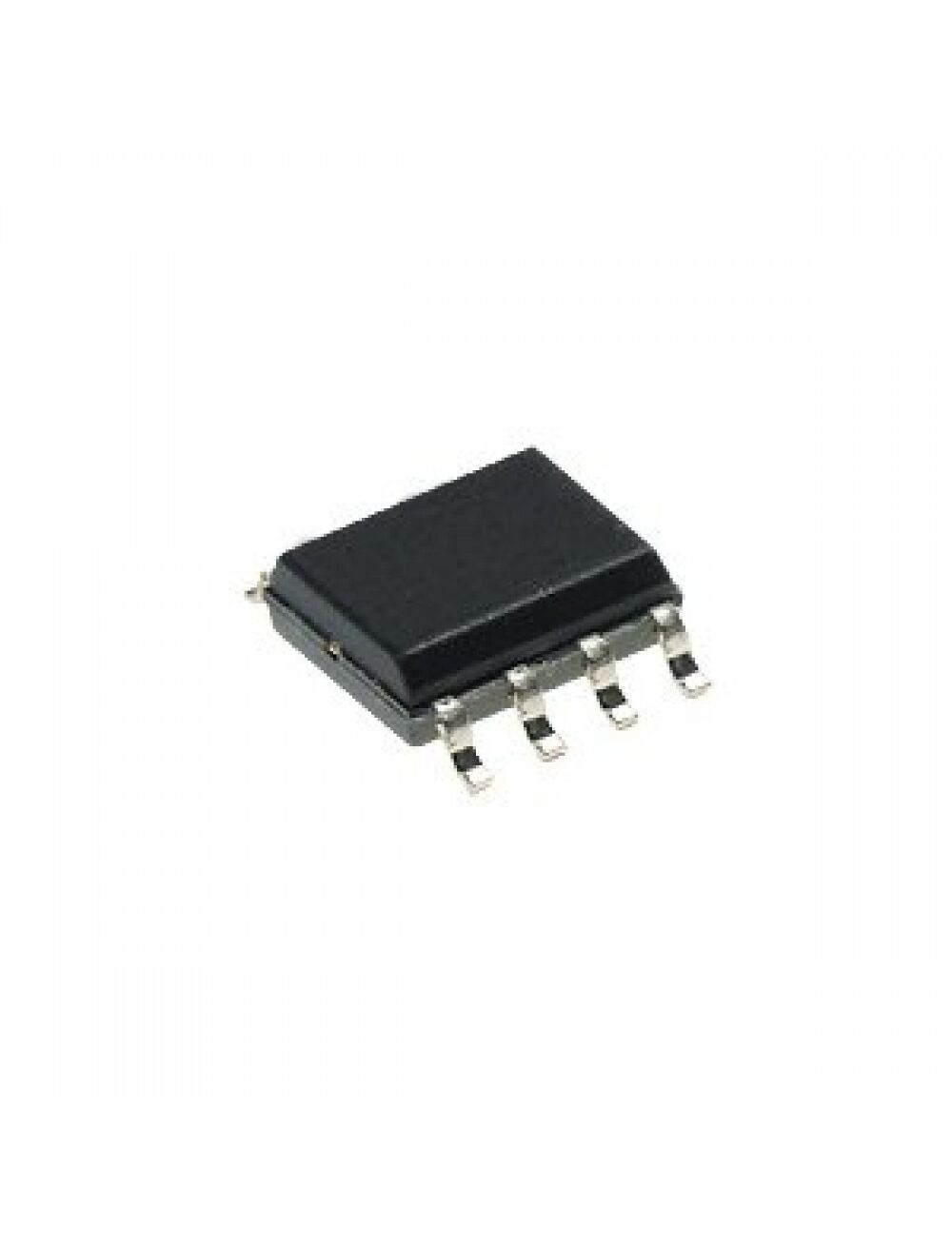

IR2103STRPBF, драйвер полумостовой 600в 8soic
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IR2103STRPBF
Half-Bridge Gate Driver IC Inverting, Non-Inverting 8-SOIC
| Конфигурация | half-bridge |
| Тип канала | независимый |
| Кол-во каналов | 2 |
| Тип управляемого затвора | IGBT, N-CH MOSFET |
| Напряжение питания, В | 10…20 |
| Логическое напряжение (VIL), В | 0.8 |
| Логическое напряжение (VIH), В | 3 |
| Пиковый выходной ток нарастания (Source), А | 0.21 |
| Пиковый выходной ток спада (Sink), А | 0.36 |
| Тип входа | Инвертирующий, Неинвертирующий |
| Максимальное напряжение смещения, В | 600 |
| Номинальное время нарастания (Rise Time), нс | 100 |
| Номинальное время затухания (Fall Time), нс | 50 |
| Рабочая температура, °C | -40…+150 (TJ) |
| Корпус | soic-8 (0.154 inch) |
| Вес, г | 0.15 |
Особенности
Вес брутто
0.14 г
Время задержки
680ns
Код товара
203541
Конфигурация
Half Bridge
Корпус
SOIC8N
Краткое описание
Driver 600V 0.36A 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin SOIC N T/R Драйвер полумостовой 600В 8SOIC
Напряжение питания
10 V ~ 20 V
Нормоупаковка
2500 шт
Остаток под заказ
0 шт
Пиковый ток
210mA
Тип входа
Inverting and Non-Inverting
Тип упаковки
Tape and Reel (лента в катушке)
Файлы
Https://www.promelec.ru/fs/sources/6a/2b/f2/3c/acc1f53ae9516fb05ce089b7.pdf
Число выходов
2
