AT42QT1011-TSHR, зарядовый однокнопочный сенсор sot-23-6

Описание AT42QT1011-TSHR

Датчики прикосновения серии AT42QT101x с технологией QTouch

Микросхемы AT42QT1011-TSHR и AT42QT1012-TSHR - это цифровые емкостные датчики, выполненные по технологии QTouch, которые могут обнаруживать приближение или касание, что делает их идеальными для реализации функций сенсорной кнопки. Микросхема AT42QT1011 реализует кнопку без фиксации, а микросхема AT42QT1012 реализует кнопку с независимой фиксацией и с программируемым временем автоотключения. Для работы микросхем требуется всего лишь один внешний конденсатор.

Микросхемы имеют аппаратные и программные средства для стабилизации чувствительности в широком температурном диапазоне и повышенной влажности воздуха. Максимальную чувствительность обеспечивают функции автокалибровки и компенсации дрейфа, а также цифровой фильтрации. При соответствующей проработке схемы и конструкции электродов, микросхемы обеспечивают чувствительность к касанию или приближению на расстоянии нескольких сантиметров через такие диэлектрики как стекло, пластик, камень, керамика и, даже, большинство видов дерева. Кроме того, в качестве датчиков можно использовать маленькие металлические объекты. Напряжение питания обоих микросхем составляет 1.8…5.5 В. Потребляемый ток: 17 мкА (AT42QT1011) или 32.5 мкА (AT42QT1012), при напряжении питания 1.8 В. Для уменьшения энергопотребления, QT1012 имеет функцию автоматического отключения через промежуток времени, задаваемый от минут до часов.

AT42QT1011

Отличительные особенности:

размер кнопок 6x6 мм или больше (зависит от толщины панели);

материал электродов медь, серебро, графит, оксид олова-индия (ITO); подложки для электродов: печатная плата, пластиковая пленка, стекло;

материал панели пластик (до 6 мм), стекло (до 12 мм), композиты, металлизация;

чувствительность клавиш задается внешним конденсатором (Cs);

цифровой интерфейс o высокий активный уровень (QT1011),

o аппаратно программируемое значение активного уровня (QT1012);

патенты: QTouche и HeartBeat (QT1011);

корпус SOT23-6.

Области применения:

AT42QT1011:

панели управления;

бытовые приборы;

датчики присутствия;

игрушки;

управление освещением.

AT42QT1012:

замена выключателя;

электроутюги;

игрушки с батарейным питанием;

электронагреватели;

управления общим освещением и внутренним освещением автомобилей;

промышленное и коммерческое оборудование.

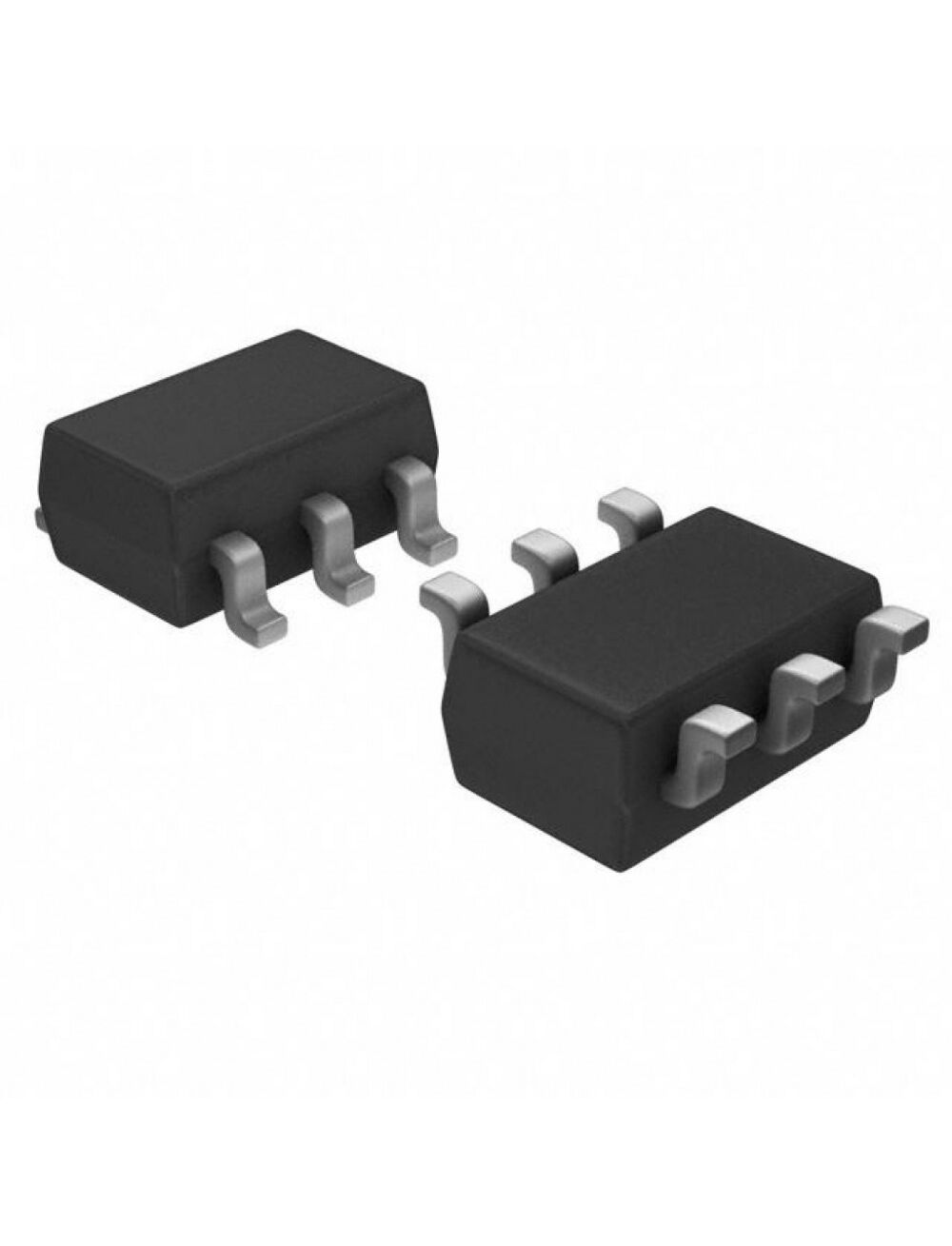

Корпус SOT236
